1628490

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT

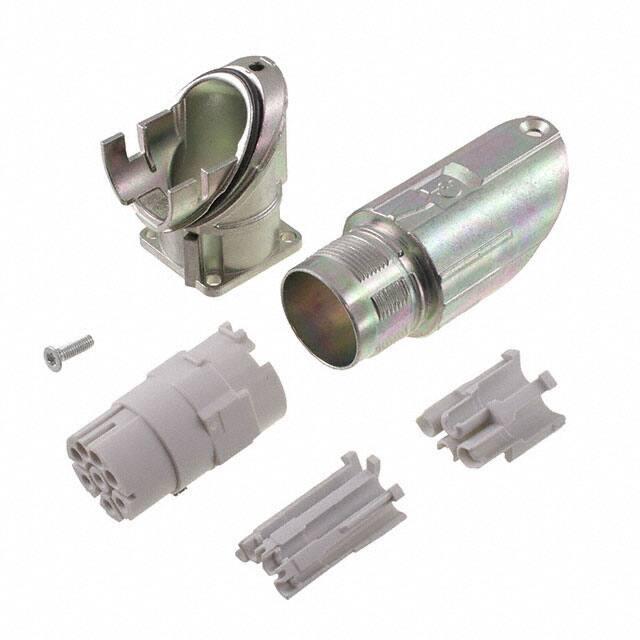

产品描述: Phoenix Contact M23圆形连接器插座, M23 PRO系列, 8芯, 正面安装, 压接, IP66、IP68、IP69K
供应商型号: 651-1628490
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 圆形连接器 1628490

1628490概述

    电子元器件产品技术手册:M23-7ES198AA500S 设备前装连接器

    1. 产品简介


    产品类型:M23-7ES198AA500S 是一款适用于工业自动化和机械工程领域的设备前装连接器,采用 M23 连接标准,专为高压供电和信号传输设计。这款连接器具有前装安装方式,适合用于不同类型的电气设备,如控制柜、电机控制器、变频器等。
    主要功能:
    - 支持高达 4+3+PE(即 8 个接触点,其中 4 个用于电源,3 个用于信号,1 个接地)。
    - 配备振动刹车,保证在振动环境中依然保持可靠连接。
    - 采用现代设计,方便操作,且具备良好的防护性能。
    应用领域:
    广泛应用于机械设备、工业自动化控制系统、轨道交通、航空航天等领域,特别是在需要高性能、高可靠性连接的应用场景中。

    2. 技术参数


    - 温度范围:环境温度 -40°C 至 125°C。
    - 绝缘材料:PA 6.6。
    - 接触连接方式:压接。
    - 触点类型:插座。
    - 额定电流:每个电源触点 30A(25°C),每个信号触点 9A(25°C)。
    - 额定电压:电源触点 630V,信号触点 250V。
    - 浪涌电压等级:电源触点 6kV,信号触点 4kV。
    - 污染等级:3。
    - 防护等级:当插头插入时,达到 IP66/IP68 (2m/24h)/IP69K。
    - 环境适应性:适用海拔高度达 2000 米。
    - 认证:UL Listed/cUL Listed/cULus Listed。

    3. 产品特点和优势


    - 跨制造商兼容性:支持标准和快速锁紧系统,易于集成到不同供应商的产品中。
    - 极端条件下的可靠性:配有振动刹车,确保在高振动环境下也能稳定工作。
    - 便捷的操作:采用现代一致的设计,使得操作更加便捷高效。
    - 优异的电气性能:在严苛的工作条件下,依然能够提供稳定的电流和电压传输。
    - 环境友好:符合中国RoHS标准,绿色环保。

    4. 应用案例和使用建议


    应用案例:
    此款连接器常用于工业机器人、风力发电机组以及各种自动化生产线的控制系统中,确保系统的可靠运行。例如,在风电场中,M23-7ES198AA500S 连接器可用于连接风力发电机中的传感器、执行器等关键部件。
    使用建议:
    - 在高温、高湿度或高盐雾环境中使用时,注意检查防护等级,以确保长期稳定性。
    - 安装过程中,确保所有线缆按照规定的规格进行压接,避免因接线不当导致的故障。
    - 定期进行外观检查和功能测试,及时更换磨损或老化的连接器,以维持系统的正常运行。

    5. 兼容性和支持


    M23-7ES198AA500S 设备前装连接器与 M23 连接器系列的其他产品高度兼容,适用于多种标准和快速锁紧系统。制造商提供了详尽的技术文档和在线支持资源,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题一:连接器在长时间使用后出现接触不良现象。
    解决办法:定期检查并清洁连接器的接触面,确保没有灰尘或腐蚀物影响接触质量。必要时可重新压接电线,确保良好的电接触。

    - 问题二:发现连接器外壳损坏。
    解决办法:及时更换受损的连接器,防止进水或其他污染物造成内部电气损坏。选择相同型号的新品替换,保证电路安全可靠。

    7. 总结和推荐


    综合评估:M23-7ES198AA500S 设备前装连接器凭借其卓越的电气性能、坚固耐用的设计及广泛的环境适应性,在众多同类产品中脱颖而出。特别适用于工业自动化、机械设备和复杂控制系统等场合。
    推荐使用:对于需要高可靠性、高稳定性的电力和信号传输需求的应用场景,强烈推荐选用 M23-7ES198AA500S 连接器。它不仅能够满足当前需求,还能在未来扩展和升级系统时提供持续的支持。

1628490参数

参数
外壳材料 Gadolinium-Zinc
针脚数 8pin
触头镀层 - 配接 -
类型 Push-Twist,Receptacle Housing
颜色 -
端接 -
额定电流 30A,9A
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

1628490厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1628490数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1628490 1628490数据手册

1628490封装设计

查看详情并下载
Symbol
Footprint
3D Model
