3070302

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,USST4-MTP/P,刀闸分断接线端子,菲尼克斯 刀闸分断端子, USST 4-MT P/P系列, 单层, 灰色, 螺钉端接, 20A
供应商型号: Q-3070302
供应商: 期货订购
标准整包数: 50

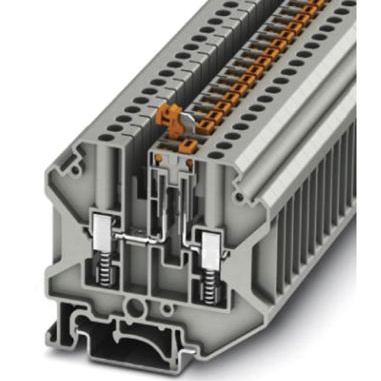

PHOENIX CONTACT 接线座- Din 轨道/通道 3070302

3070302概述

    Knife Disconnect Terminal Block USST 4-MT P/P 技术手册

    1. 产品简介


    本产品为刀式断路端子块(USST 4-MT P/P),编号3070302,主要应用于需要快速和安全断开连接的场合。它具有测试插座螺丝,可用于插入测试插头。其主要功能是提供安全可靠的电气连接,并且可以通过手动操作轻松断开连接。产品广泛适用于工业控制、轨道交通、通信设备等领域。

    2. 技术参数


    - 基本参数:额定电压500V,额定电流20A,接线方法为螺钉连接带弹簧支撑。
    - 适用范围:导线截面积0.2mm²到6mm²(AWG 24到10)。
    - 物理尺寸:长度63.4mm,宽度6.2mm,高度(取决于安装方式)分别为NS 35/7.5为57.3mm,NS 35/15为64.8mm,NS 32为62.3mm。
    - 电气特性:耐压等级达到6kV,绝缘材料符合UL 94 V0标准,最高功率损耗为1.02W。

    3. 产品特点和优势


    - 安全性高:具备背手保护和手指保护,确保操作人员的安全。
    - 高可靠性:通过了多种测试(如冲击测试、振动测试、高温测试等),证明其具备出色的机械和电气稳定性。
    - 易操作:采用弹簧支撑螺钉连接方式,方便快速断开连接。

    4. 应用案例和使用建议


    - 应用案例:适合用于工业自动化控制系统中,例如工厂生产线上的电机控制电路。
    - 使用建议:在使用过程中,应定期检查连接处是否有松动,以保证安全可靠运行。对于频繁插拔的应用场合,应特别注意导线的稳固性。

    5. 兼容性和支持


    - 兼容性:支持多种安装方式(如NS 35/7.5、NS 35/15、NS 32),便于不同应用场景下的安装和集成。
    - 支持:制造商提供详尽的用户文档和技术支持服务,涵盖安装指导、故障排除等内容。

    6. 常见问题与解决方案


    - 问题1:连接松动。
    - 解决办法:检查连接处是否紧固,必要时重新拧紧螺钉至指定扭矩值(0.6Nm至0.8Nm)。
    - 问题2:接触不良。
    - 解决办法:清洁连接点,确保没有氧化层或其他污染物。

    7. 总结和推荐


    综上所述,USST 4-MT P/P 刀式断路端子块是一款功能强大、可靠性高的产品。它不仅具备卓越的安全性能和耐用性,还提供了广泛的适用范围和支持服务。因此,强烈推荐在工业控制和轨道交通等领域的应用中使用此产品。

3070302参数

参数
长*宽*高 63.4mm(长度)*6.2mm(宽度)
安装方式 螺纹安装
零件状态 在售

3070302厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3070302数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3070302 3070302数据手册

3070302封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 26.5663
500+ ¥ 26.3312
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 1328.31
