1889288

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,ZFKKDSA1,5C-6,0R,PCB端子,Conn PC Terminal Block 1 POS Solder Thru-Hole 16A
供应商型号: ET-2776467
供应商: 海外现货
标准整包数: 1

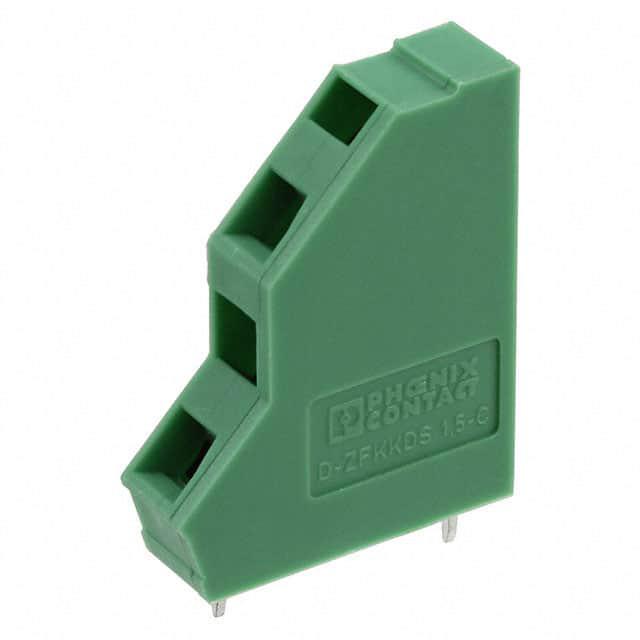

PHOENIX CONTACT 接线座- 接头/插头和插口 1889288

1889288概述


    产品简介


    本产品为PCB端子块(型号:ZFKKDSA 1,5C-6,0 R),主要用于印刷电路板上的连接和信号传输。其核心功能在于通过弹簧夹紧技术确保稳定且可靠的电气连接。广泛应用于各种电子设备及系统中,如工业自动化、电力系统和通信设备等。

    技术参数


    - 基本规格
    - 额定电流:16A
    - 轨距:5mm
    - 连接方式:弹簧夹紧连接
    - 安装方式:波峰焊接
    - 导线/PCB连接方向:45°
    - 颜色:绿色
    - 尺寸参数
    - 长度(L):21mm
    - 宽度(W):6mm
    - 高度(H):29.7mm
    - 焊针直径(P):3.7mm
    - 孔径:1.1mm
    - 电气特性
    - 额定电压(II/2):630V
    - 额定电压(II/3):250V
    - 额定电流:16A
    - 最大负载电流:16A
    - 绝缘材料:PA
    - 防火等级:UL 94 V0
    - 认证
    - EAC
    - cULus
    - Ex 认证
    - UL 94 V0防火等级

    产品特点和优势


    - 定义接触力:确保长期稳定性
    - 固定螺丝刀开合空间:方便导线连接
    - 多级连接:提高接触密度
    - 侧向卡扣:便于组合不同位置

    应用案例和使用建议


    应用场景
    适用于多种工业自动化设备、电力系统及通信设备中。例如,在工业控制系统中作为信号传输节点,保证设备的正常运行;在家庭自动化系统中作为智能家居设备的连接节点,实现智能控制。
    使用建议
    - 在安装时确保正确对齐导线与焊盘的位置,以避免因接触不良导致的电气故障。
    - 建议在使用前检查产品的绝缘性能,特别是在高湿度环境中使用时。
    - 若需更高的连接密度,可考虑使用多层连接方案。

    兼容性和支持


    该产品支持波峰焊接,能够轻松集成到现有电子设备中。此外,产品已获得EAC和cULus认证,符合相关国际标准。制造商提供详细的用户文档和技术支持,帮助用户顺利部署和维护设备。

    常见问题与解决方案


    - Q:如何确认导线是否正确插入?
    - A:使用适当的工具检查导线是否完全插入并锁定到位,必要时请参考用户手册进行操作。

    - Q:连接处出现过热现象怎么办?
    - A:首先检查是否超过了最大负载电流值,其次检查连接是否稳固,如有需要请更换新的端子块。

    总结和推荐


    综上所述,ZFKKDSA 1,5C-6,0 R型PCB端子块以其稳定可靠、操作便捷的特点,在工业自动化、电力系统和通信设备等领域有着广泛的适用性。鉴于其出色的性能和高度的兼容性,强烈推荐在相关应用场合使用该产品。

1889288参数

参数
长*宽*高 21mm*29.7mm*29.7mm
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装
