1408748

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT

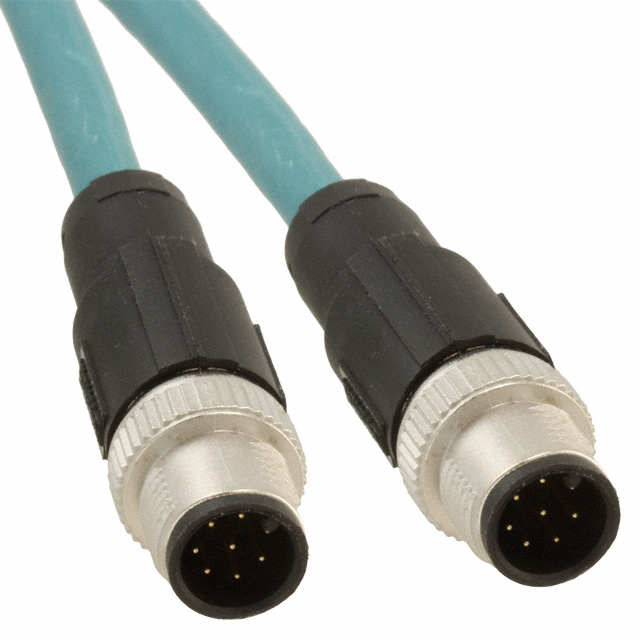

产品描述: Phoenix Contact 五类屏蔽网线, NBC-MS/ 0.5-94B/MS SCO US系列, 500mm长, 蓝色PUR护套, 公插M12转公插M12
供应商型号: 651-1408748
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1408748

1408748概述

    # 高质量文章:M12系列网络电缆技术手册解析

    产品简介


    本文将详细介绍一款高性能的M12系列网络电缆(产品编号:1408748)。这款电缆是专为工业自动化和网络连接设计的高性能通信解决方案。它采用了CAT5标准,具有8个位置和屏蔽设计,广泛应用于传感器、执行器和PLC之间的高速数据传输。
    主要功能
    - 支持1 Gbps以太网传输速率
    - 防护等级达到IP67,适用于各种恶劣环境
    - 使用环保材料,符合RoHS和REACH标准
    - 通过UL认证,确保产品安全可靠
    应用领域
    - 工业自动化控制系统
    - 网络监控系统
    - 机器视觉系统
    - 机器人及自动化设备

    技术参数


    - 型号:NBC-M12MS/0,5-94B/M12MS US
    - 长度:0.5米
    - 接口类型:Plug straight M12,编码A,防护等级IP67
    - 信号类型:Ethernet CAT5 (IEC 11801)
    - 传输速率:1 Gbps
    - 电气特性
    - 额定电压:48 V AC,60 V DC
    - 额定电流:2 A
    - 铜导体,传输特性符合CAT5标准
    - 机械特性
    - 导线结构:4x2xAWG26/7,SF/UTP
    - 外护套材质:PUR,颜色水蓝色RAL 5021
    - 弯曲半径:固定安装下最小弯曲半径为26 mm,移动安装下最小弯曲半径为52 mm
    - 其他特性
    - 近端串扰衰减(NEXT):良好
    - 回波损耗(RL):优异
    - 屏蔽效能:32 dB(100 MHz)

    产品特点和优势


    独特功能
    - 高防护等级:防护等级达到IP67,适用于严苛的工业环境。
    - 卓越的电磁兼容性:采用屏蔽设计,有效降低干扰。
    - 环保材料:外护套材料采用无卤素PUR材料,符合环保标准。
    市场竞争力
    - 高性能:支持1 Gbps以太网传输速率,保证高速数据传输。
    - 灵活性:灵活的设计适应多种安装需求。
    - 可靠性:通过UL认证,确保产品安全性。

    应用案例和使用建议


    应用场景
    该款网络电缆适用于多种工业应用场景,如自动化生产线、机器视觉系统等,尤其是在需要高速数据传输和稳定性的场合。
    使用建议
    - 在选择电缆时,根据具体应用场景确定所需的电缆长度和接口类型。
    - 安装过程中需注意弯曲半径,避免过度弯曲导致损坏。
    - 定期检查电缆接口,确保连接牢固,减少接触不良的可能性。

    兼容性和支持


    - 兼容性:与各种标准的M12插头兼容,适用于不同的设备和系统。
    - 支持和服务:产品由知名厂商Phoenix Contact提供全面的技术支持和售后服务,确保用户能够获得最佳体验。

    常见问题与解决方案


    问题1:电缆在长时间使用后出现信号衰减现象。
    - 解决方法:检查电缆的弯曲情况和接口连接,避免过度弯曲和接口松动。如有必要,更换新的电缆以恢复信号质量。
    问题2:电缆在安装过程中发现屏蔽层断裂。
    - 解决方法:重新剥开电缆外护套,检查并修复屏蔽层。确保屏蔽层正确接地,以减少电磁干扰。
    问题3:电缆在极端温度条件下使用出现故障。
    - 解决方法:确保电缆的工作温度范围符合要求,尽量避免电缆暴露在超出规定范围的环境中。如有需要,可咨询厂商获取专业的技术支持。

    总结和推荐


    综上所述,这款M12系列网络电缆以其高性能、高防护等级和环保材料的优势,成为工业自动化和网络连接的理想选择。其广泛的应用场景和全面的支持服务使其在市场上具备较高的竞争力。强烈推荐在需要高速数据传输和稳定性的应用场景中使用此款产品。

1408748参数

参数
长*宽*高 500mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1408748厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1408748数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1408748 1408748数据手册

1408748封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 57.915 ¥ 489.3818
5+ $ 54.972 ¥ 464.5134
10+ $ 53.0172 ¥ 447.9953
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 489.38
