1745807

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,GIC2,5HC/4-G-7,62,PCB插座,Phoenix Contact 7.62mm间距4p插拔式接线端子 反相排针, COMBICON Power系列, 1.0 kv, 焊接
供应商型号: BN-1745807
供应商: 海外现货
标准整包数: 1

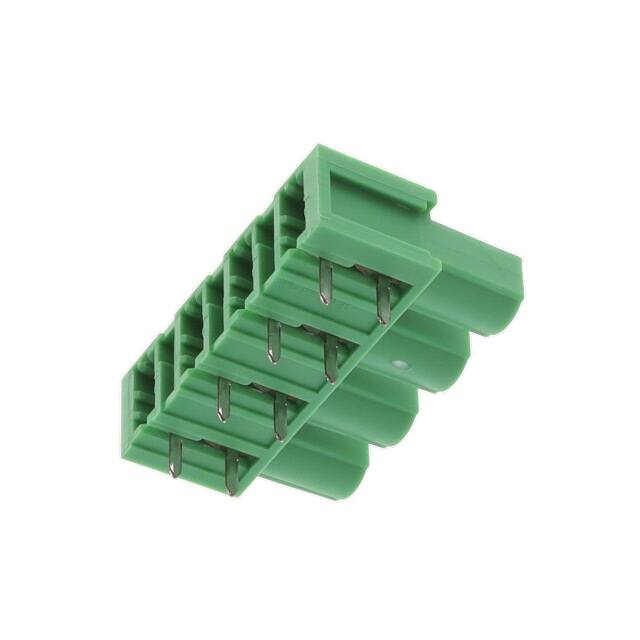

PHOENIX CONTACT 矩形连接器 - 外壳 1745807

1745807概述


    产品简介


    本产品是菲尼克斯(Phoenix Contact)的一款基础接线底座——GIC 2,5 HC/4-G-7,62(型号:1745807),属于工业电气连接领域的重要组件。它主要应用于需要高可靠性电气连接的场合,例如自动化控制系统、机械设备等。GIC 2,5 HC/4-G-7,62提供了紧凑型设计和可靠的接触性能,能够显著提升系统的整体性能。

    技术参数


    | 参数项 | 规格 |

    | 额定电流 | 16 A |
    | 额定电压 | 630 V(III/2) |
    | 接线位置数 | 4 |
    | 节距 | 7.62 mm |
    | 绝缘材料类别 | I |
    | 额定冲击电压 | 6 kV(III/3、III/2、II/2) |
    | 接触表面材质 | 锡 |
    | 最大承载电流 | 20 A |
    | 环境温度范围 | -40°C 至 +85°C |

    产品特点和优势


    1. 紧凑设计:GIC 2,5 HC/4-G-7,62采用7.62 mm紧凑型节距设计,特别适合空间有限的应用场合。
    2. 高接触可靠性:集成双钢弹簧确保了最大接触可靠性,适用于需要长期稳定连接的应用。
    3. 防错配保护:配备CP-MSTB编码轮廓,避免不正确的插接。
    4. 绝缘材料:使用阻燃等级为UL 94 V0的PA材料,确保了卓越的安全性能。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统、机械设备等领域,特别是在需要高可靠性的电气连接场合。根据其电气特性和机械强度,可以考虑将其用于机器人控制、电机驱动系统等复杂系统。使用时建议定期检查连接状态,以确保其长期可靠运行。

    兼容性和支持


    GIC 2,5 HC/4-G-7,62可与其他同类产品如GMSTBA 2,5 HC/...-G兼容。厂商提供了详尽的技术文档和支持服务,用户可以通过官方渠道获得全面的技术支持,以确保最佳使用效果。

    常见问题与解决方案


    1. 问题:产品安装过程中如何避免误接?
    解决办法:参照产品手册,确保按照正确的顺序和方向进行安装,同时利用编码轮廓实现防错配。

    2. 问题:产品使用过程中出现过热现象怎么办?
    解决办法:检查电流负载是否超过额定值,确保环境温度在允许范围内,必要时调整散热措施。

    总结和推荐


    GIC 2,5 HC/4-G-7,62凭借其紧凑的设计、高接触可靠性和优秀的安全性能,在工业应用领域具有明显的优势。我们强烈推荐此款产品用于需要高度可靠电气连接的工业项目中。通过遵循厂商提供的指导和支持,可以确保产品的长期稳定运行。

1745807参数

参数
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 4pin
类型 接头,母插口
长*宽*高 19mm*30.48mm*13.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1745807厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1745807数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1745807 1745807数据手册

1745807封装设计

查看详情并下载
Symbol
Footprint
3D Model
