1831456

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DIN导轨连接器,MSTBVK2,5/16-ST-5,08,Phoenix Contact 5.08mm间距16pPCB端子台 插头, MSTBVK 2.5/16-ST-5.08系列
供应商型号: MSTBVK 2,5/16-ST-5,08
供应商: 国内现货
标准整包数: 1

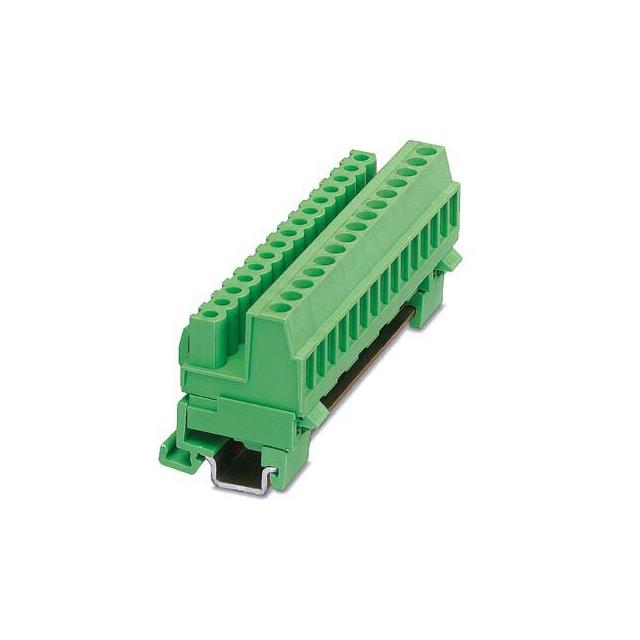

PHOENIX CONTACT 插接式连接器 1831456

1831456概述


    产品简介


    MSTBVK 2,5/16-ST-5,08 是一款专为DIN导轨安装设计的接线端子,属于COMBICON连接器系列。它主要用于电力分配系统、工业自动化设备以及控制系统中。该产品提供了16个连接点,能够同时连接多个电路,具备优异的电气特性和机械强度。

    技术参数


    - 基本规格:
    - 额定电压(III/2):320V
    - 额定电流:12A
    - 额定电压(II/2):630V
    - 连接形式:螺钉压接
    - 导线截面积:0.2 mm² 至 2.5 mm²
    - 绝缘材料:PA,符合UL 94 V0标准
    - 环境温度范围(操作):-40°C 至 100°C
    - 包装:单个装入纸板盒
    - 电气特性:
    - 接触电阻:2.9 mΩ
    - 额定浪涌电压(III/2):4kV
    - 额定浪涌电压(II/2):4kV
    - 耐电压试验:10分钟内可承受2.21kV
    - 热测试:根据IEC 60512-5-1:2002标准
    - 物理尺寸:
    - 宽度:82.78 mm
    - 高度:29.2 mm
    - 长度:27.21 mm

    产品特点和优势


    MSTBVK 2,5/16-ST-5,08 在设计上注重实用性和可靠性。其主要优势包括:
    - 直接插拔式连接:适合快速便捷的安装和维护。
    - 广泛兼容性:可以与MSTB 2,5系列完美结合。
    - 稳固的机械结构:通过严格的振动和冲击测试,确保在恶劣环境中依然可靠。
    - 环保材料:符合欧盟RoHS标准,无有害物质,对环境友好。
    - 多种连接方式:适用于多种截面的导线,灵活适应不同应用需求。

    应用案例和使用建议


    应用案例
    MSTBVK 2,5/16-ST-5,08 常用于工厂自动化控制系统的配电箱内。例如,在一个工业控制系统中,可以将多条线路通过该接线端子并联起来,以实现高效安全的电力分配。
    使用建议
    - 确保正确的导线截面积:对于不同的导线截面积,需要选择合适的端子以保证良好的连接质量。
    - 正确的拧紧扭矩:按照手册建议的0.5Nm至0.6Nm的拧紧扭矩值进行安装,避免过紧或过松导致的不良连接。
    - 定期检查:在长期使用后,建议定期检查连接点,以确保电气连接的可靠性。

    兼容性和支持


    MSTBVK 2,5/16-ST-5,08 具备广泛的兼容性,可以与同类的MSTB 2,5系列连接器完美匹配。制造商提供了详细的安装指南和技术支持,以确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - Q:如何确定正确的导线截面积?
    - A:参考手册中的导线截面积范围(0.2 mm² 至 2.5 mm²),选择与之相匹配的导线。
    - Q:拧紧扭矩应为多少?
    - A:按照手册建议的0.5Nm至0.6Nm范围拧紧。
    - Q:连接时如何避免松动?
    - A:严格按照手册的拧紧扭矩要求操作,并定期检查连接点,确保牢固。

    总结和推荐


    MSTBVK 2,5/16-ST-5,08 在设计上考虑到了实用性、可靠性和安全性,是一款优秀的DIN导轨接线端子产品。它的广泛应用范围和卓越的技术性能使其成为众多工业应用中的理想选择。综合考虑,我强烈推荐该产品,特别是在那些对连接质量和电气稳定性有高要求的应用场景中。

1831456参数

参数
长*宽*高 83.5mm*82.78mm*29.2mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1831456厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1831456数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1831456 1831456数据手册

1831456封装设计

查看详情并下载
Symbol
Footprint
3D Model
