1779864

厂牌: PHOENIX CONTACT

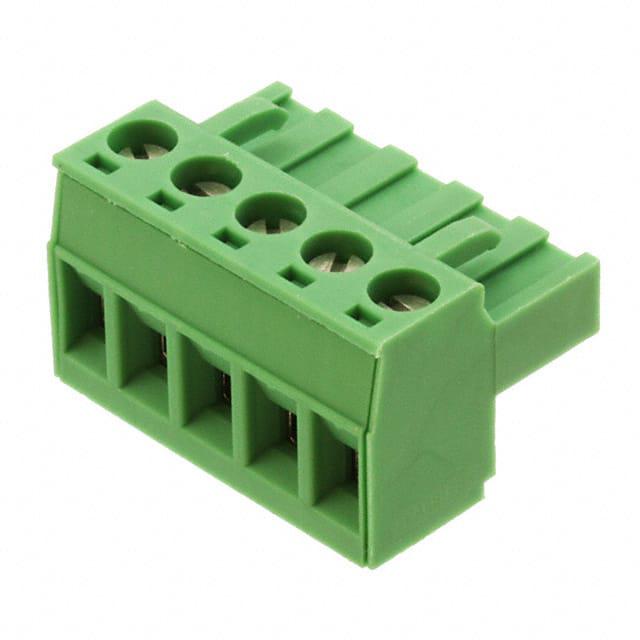

产品描述: 菲尼克斯,MSTBT2,5/5-ST,PCB插拔式连接器,Conn Terminal Block F 5 POS 5mm Screw RA Cable Mount 12A
供应商型号: 651-1779864
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1779864

1779864概述

    # Phoenix Contact MSTBT 2,5/5-ST 技术手册解析

    1. 产品简介


    基本介绍
    Phoenix Contact 的 MSTBT 2,5/5-ST 是一款印刷电路板接线端子(PCB Connector),设计用于高密度连接需求。该接线端子的核心特点在于其紧凑的结构和稳定的电气性能,使其成为工业自动化、通信设备及电力控制系统的理想选择。
    主要功能:
    - 提供可靠的导线连接。
    - 适用于单股和多股导线。
    - 灵活配置不同数量的接线位。
    应用领域:
    - 工业自动化控制系统。
    - 通信设备与信号处理。
    - 电源分配系统。

    2. 技术参数


    以下为关键的技术规格:
    | 参数名称 | 规格 |

    | 插拔方向 | 平行于导线轴 |
    | 额定电压(III/2) | 320 V |
    | 额定电压(II/2) | 630 V |
    | 最大电流 | 12 A(配2.5 mm²导线时) |
    | 跨距 | 5 mm |
    | 绝缘材料等级 | PA |
    | 可燃性等级 | UL 94 V0 |
    | 导线截面积范围 | 固体导线:0.2~2.5 mm² |
    多股导线:0.2~2.5 mm² |
    | 插针材质 | 锡 |
    | 安装扭矩范围 | 0.5~0.6 Nm |
    此外,该产品通过了多个国际认证,包括 VDE、CSA 和 GOST,确保其在多种严苛环境下的可靠性。

    3. 产品特点和优势


    特点:
    - 插拔方向灵活:插拔方向与导线轴平行的设计显著减少了空间占用。
    - 稳定连接:螺丝式压接方式保证长期使用的稳定性。
    - 兼容性强:可搭配多种基座和辅助部件,提供定制化解决方案。
    优势:
    - 高性能:高绝缘强度和过载保护设计使其适用于恶劣工况。
    - 易操作:螺丝固定方式便于安装调试。
    - 环保设计:采用UL 94 V0级阻燃材料,符合环保标准。

    4. 应用案例和使用建议


    应用案例:
    - 工业机器人控制系统:为电机驱动模块提供稳定的电源连接。
    - 通信设备:连接信号处理单元,确保数据传输的连续性。
    - 配电柜:实现多路导线的高效布线和管理。
    使用建议:
    1. 注意导线选型:根据额定电流要求选择合适的导线规格,避免过热。
    2. 定期检查:在运行一段时间后进行螺钉扭矩的校准,以确保长期可靠连接。
    3. 结合附件:合理搭配电缆护套和标识卡,提升系统的整洁度和可维护性。

    5. 兼容性和支持


    兼容性:
    MSTBT 2,5/5-ST 可与多种 Phoenix Contact 基座和其他插件组件配套使用,支持定制化组合,适应不同应用场景的需求。
    支持服务:
    Phoenix Contact 提供全面的技术支持和售后服务,包括在线资源、培训课程和技术文档下载,帮助客户快速掌握产品使用方法并解决潜在问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查螺丝是否拧紧,必要时重新紧固。 |
    | 接触电阻过高 | 清洁接触面,确保无氧化或污染物残留。 |
    | 插头无法插入 | 确保插头与插座对齐,并检查是否有异物阻塞。|

    7. 总结和推荐


    综合评估
    MSTBT 2,5/5-ST 是一款功能强大且易于使用的印刷电路板接线端子。其出色的性能、灵活的适配性和广泛的应用场景使其成为工业领域的首选产品。
    推荐结论
    强烈推荐此产品用于需要高密度连接、稳定性能和良好环境适应性的场合。无论是对于初学者还是资深工程师,它都是一款值得信赖的选择。
    如需进一步了解详情或购买,请访问 [Phoenix Contact 官网](https://www.phoenixcontact.com/us/produkte/1779864)。

1779864参数

参数
长*宽*高 18.1mm*25mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1779864厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1779864数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1779864 1779864数据手册

1779864封装设计

查看详情并下载
Symbol
Footprint
3D Model
