1411548

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,网络电缆,NBC-MSD/10,0-93K/FSDSCO,
供应商型号: Q-1411548
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1411548

1411548概述

    高质量网络电缆技术手册:Phoenix Contact 1411548

    1. 产品简介

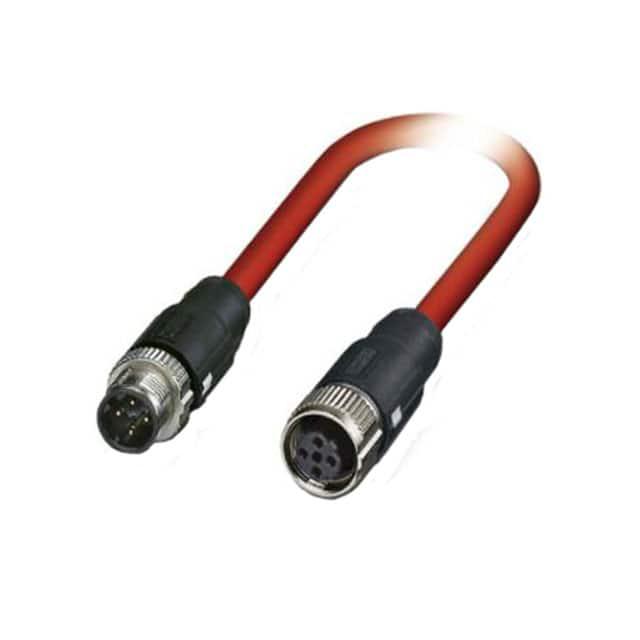

    Phoenix Contact 1411548是一款预装的Sercos CAT5以太网数据电缆,专为工业自动化和控制系统中的标准传感器应用而设计。该电缆采用M12 SPEEDCON接口,提供直型插头和插座,具有D编码和IP67防护等级,确保在恶劣环境下的可靠连接。主要用于支持Sercos III通信协议,传输速率为100 Mbps。

    2. 技术参数


    - 产品类型: 预装数据电缆
    - 适用标准: Sercos III(IEC 11801),传输速率为100 Mbps
    - 屏蔽: 屏蔽
    - 接口类型: 插头:直型 M12 SPEEDCON / IP67;插座:直型 M12 SPEEDCON / IP67
    - 信号线结构: 4芯AWG22/7导线
    - 额定电压: 48 V AC / 60 V DC
    - 额定电流: 4 A
    - 传输介质: 铜
    - 绝缘电阻: ≥ 100 MΩ
    - 耐压测试: 芯/芯:2000 V (50 Hz, 1 min);芯/屏蔽层:2000 V (50 Hz, 1 min)
    - 波阻抗: 100 Ω ± 15 Ω (100 MHz)
    - 弯曲半径: 固定安装时最小弯曲半径:20 mm;柔性安装时最小弯曲半径:46 mm
    - 工作温度范围: 操作温度:-25 °C 至 90 °C;安装温度:-20 °C 至 60 °C
    - 认证: 符合EAC-RoHS、cULus Listed标准

    3. 产品特点和优势


    - 高可靠性: 高强度的金属材质及优质的防水防尘防护等级,使其适用于恶劣的工作环境。
    - 高效传输: Sercos III通信协议支持,能够实现快速稳定的数据传输。
    - 易于安装: 使用M12 SPEEDCON接口,易于接线和装配。
    - 环境适应性强: 具备优异的抗油、抗UV性能,能够在广泛的环境温度范围内正常工作。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 在机器人控制、自动化生产线等领域中,该电缆用于连接传感器和执行器,确保系统运行的稳定性。
    - 数据中心: 作为连接交换机与服务器之间的高速数据链路,提高数据中心的整体效率。
    - 轨道交通: 用于列车控制系统中的传感器和执行器间的通讯。
    使用建议:
    - 注意温度限制: 在极端环境下使用时,确保温度符合操作范围。
    - 正确弯曲电缆: 确保在固定和移动安装时遵守规定的弯曲半径要求。
    - 安装工具选择: 使用推荐的扭矩螺丝刀,如TSD 04 SAC,确保接口的安全可靠连接。

    5. 兼容性和支持


    兼容性: 本电缆与所有符合M12 SPEEDCON接口标准的传感器和执行器兼容,可广泛应用于不同品牌的工业设备中。
    技术支持: Phoenix Contact提供详细的用户文档和技术支持,包括安装指南、故障排除手册等。用户可以通过访问官网下载相关资料,或者联系客服获取更多帮助。

    6. 常见问题与解决方案


    - 问题: 连接不稳定,数据传输中断
    - 解决方案: 检查接口是否有灰尘或损坏,使用专用清洁工具进行清理,或更换受损部件。
    - 问题: 弯曲半径不足导致电缆损坏
    - 解决方案: 遵循产品手册中的最小弯曲半径要求进行安装,必要时可以咨询专业技术人员。
    - 问题: 无法确定合适的扭矩值
    - 解决方案: 使用推荐的扭矩螺丝刀,如TSD 04 SAC,确保接口连接达到适当的扭矩。

    7. 总结和推荐


    总体而言,Phoenix Contact 1411548是一款性能卓越的网络电缆,特别适合工业自动化和高可靠性需求的应用场景。其出色的抗干扰能力和宽泛的操作温度范围,使其成为众多工业应用的理想选择。强烈推荐给需要高性能网络连接解决方案的用户。
    综合评价:
    - 主要优点:
    - 高可靠性: IP67防护等级和高品质的材料选择。
    - 高效传输: 支持Sercos III通信协议,保证数据传输的稳定性。
    - 兼容性好: 与多种标准接口兼容,广泛适用于各类工业设备。

    - 是否推荐使用: 强烈推荐,适用于各种需要可靠网络连接的工业自动化应用场景。
    通过以上分析,我们可以看到Phoenix Contact 1411548在性能和实用性上均表现出色,是一个值得信赖的选择。

1411548参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1411548厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1411548数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1411548 1411548数据手册
