1935242

厂牌: PHOENIX CONTACT

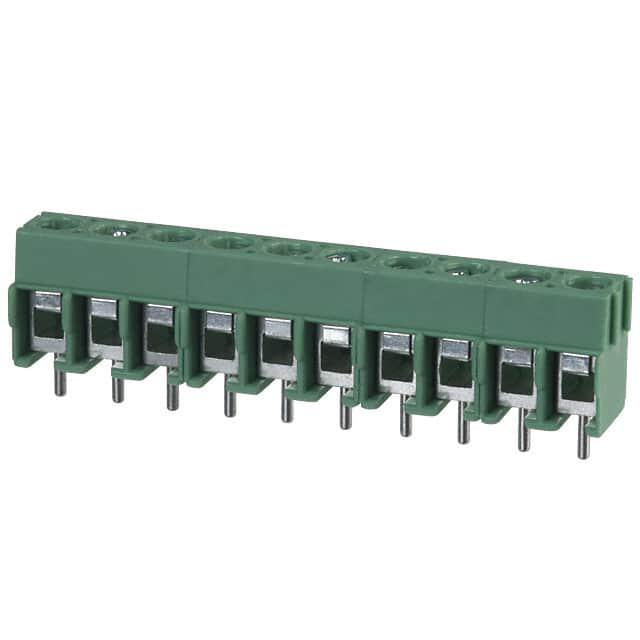

产品描述: 菲尼克斯,PT1,5/10-5,0-H,PCB端子,Phoenix Contact PCB端子台 PT 1.5/10-5.0-H系列, 5mm节距, 通孔, 螺钉端接, 绿色
供应商型号: PYA-1935242
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 接线座- 接头/插头和插口 1935242

1935242概述

    # PCB终端块 PT 1,5/10-5,0-H(型号:1935242)技术手册解析

    产品简介


    PCB终端块是一种广泛应用于印刷电路板上的连接装置,用于实现电线与PCB之间的稳定连接。型号为PT 1,5/10-5,0-H的终端块专为高电流需求设计,能够承受高达17.5A的额定电流和400V的额定电压。该终端块采用螺钉式连接方式,适用于各种工业自动化、电力控制等领域,尤其是对大功率设备及精密控制电路的布线连接具有重要意义。

    技术参数


    以下为型号PT 1,5/10-5,0-H的主要技术规格:
    - 基本参数:
    - 额定电流(IN):17.5A
    - 额定电压(UN):400V
    - 接触点间距(Pitch):5mm
    - 导线截面积范围:0.2mm² 至 2.5mm²
    - 最大载流能力:17.5A
    - 尺寸与安装:
    - 长度:9mm
    - 宽度:45mm
    - 高度:11.3mm
    - 螺丝直径:1.0mm
    - 绝缘材料:PA,符合UL 94 V0标准,阻燃等级高。
    - 环境适应性:
    - 工作温度范围:-40°C 至 +125°C
    - 绝缘耐压等级:4kV

    产品特点和优势


    1. 高可靠性:矩形夹持空间设计提供更大的终端容量,同时具备高载流能力和坚固耐用的特点。
    2. 灵活多用途:适合多种导线连接方式,支持裸导线和带套管导线的连接,便于重复拆卸与维护。
    3. 易于操作:螺丝型接线方式简单直观,减少安装时间和错误率。
    4. 环保安全:采用无毒环保材料,确保长期使用的安全性与稳定性。

    应用案例和使用建议


    应用场景
    该终端块常用于以下领域:
    - 工业控制柜内布线系统
    - 自动化生产线中的信号传输接口
    - 电动汽车充电站内部电路连接
    使用建议
    为了最大化发挥产品的性能,建议在使用过程中注意以下几点:
    1. 确保连接处清洁干燥,避免污垢影响接触效果。
    2. 根据实际电流选择合适的导线直径,避免过载运行。
    3. 定期检查终端块的工作状态,及时更换老化部件。

    兼容性和支持


    PT 1,5/10-5,0-H终端块与其他同类产品具有良好的互换性和兼容性,广泛适配各类主流PCB布局。此外,制造商提供了详尽的技术文档和支持服务,包括安装指南、故障排查手册等资源,以帮助客户快速上手并解决潜在问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接后松动 | 检查螺丝紧固程度,必要时调整至指定范围(0.35Nm至0.4Nm)。 |
    | 发热异常 | 确认导线规格是否匹配,如需增加散热片可辅助降温。 |
    | 接触不良 | 清理接触面杂质,并重新安装。 |

    总结和推荐


    综上所述,PT 1,5/10-5,0-H型号终端块凭借其卓越的设计理念和技术参数,在工业电子领域表现出色。无论是从产品性能还是用户体验来看,它都堪称一款值得信赖的高品质电子元器件。因此,我们强烈推荐此款产品给需要高性能、高可靠性的工程师和技术人员。如果您正在寻找一个既经济实惠又性能优异的解决方案,那么这款PCB终端块无疑是一个理想的选择。

1935242参数

参数
长*宽*高 9mm*50mm*14.9mm
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1935242厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1935242数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1935242 1935242数据手册

1935242封装设计

查看详情并下载
Symbol
Footprint
3D Model
