1942167

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,FKC2,5HC/3-ST,PCB插拔式连接器,Phoenix Contact 5mm间距3p插拔式接线端子 插头, FKC 2.5 HC/ 3-ST系列, 630 V, 弹簧式接线端子, 绿色
供应商型号: 651-1942167
供应商: Mouser
标准整包数: 1

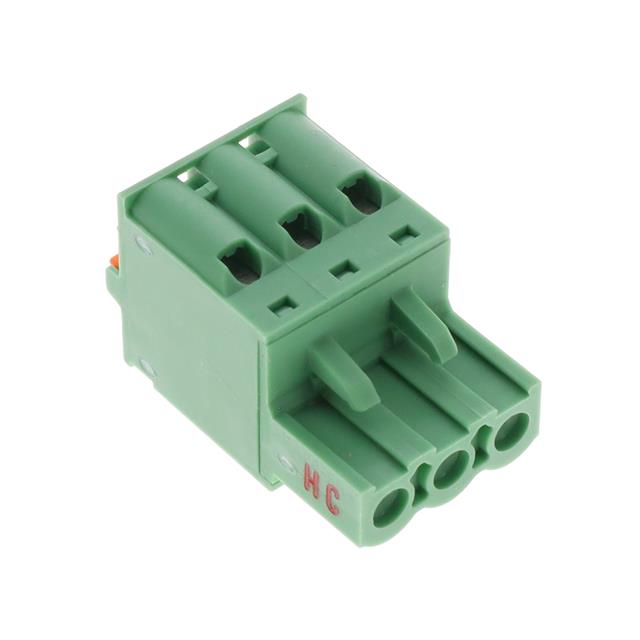

PHOENIX CONTACT 接线座- 接头/插头和插口 1942167

1942167概述

    # FKC 2,5 HC/3-ST 打印电路板连接器技术手册

    产品简介


    FKC 2,5 HC/3-ST 是一款由德国制造的高质量印刷电路板连接器,适用于多种工业应用场景。该连接器设计用于传输电流,其主要功能包括稳定的电流传输及可靠的信号传递。广泛应用于工业自动化、控制柜、电机输出端及各种电源管理系统等领域。

    技术参数


    基本规格
    - 额定电压:II/2 - 630 V, III/2 - 320 V, III/3 - 250 V
    - 额定电流:16 A
    - 额定浪涌电压:II/2 - 4 kV, III/2 - 4 kV, III/3 - 4 kV
    - 插针间距:5 mm
    - 插针数:3
    - 接触表面材料:镀锡
    - 环境温度范围:取决于具体使用情况
    绝缘材料
    - 材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    连接方式
    - 连接方法:弹簧笼式连接
    - 导线横截面积:实心导线 - 最小 0.2 mm²,最大 2.5 mm²;绞合导线 - 最小 0.2 mm²,最大 2.5 mm²
    - 安全负载:在 2.5 mm² 导线横截面积下可达 16 A
    封装信息
    - 单位包装数量:1 个
    - 最小订单数量:50 个
    - 每个重量(不含包装):5.66 克

    产品特点和优势


    1. 集成测试连接:FKC 2,5 HC/3-ST 包含两个内置的测试连接,便于调试和检测。
    2. 高电流能力:提供高达 16 A 的额定电流,确保在大电流应用场景下的稳定运行。
    3. 互换保护:配有编码轮廓(CP),防止不匹配的情况发生。
    4. 逆向版本:提供反向插头(FKIC 2,5 HC),适用于电缆对电缆连接或电机输出端。
    5. 安全操作:推荐在无负载条件下激活 COMBICON 连接器。

    应用案例和使用建议


    应用场景
    FKC 2,5 HC/3-ST 连接器广泛应用于自动化控制系统、电机驱动系统和电源管理装置。特别是在需要高电流传输的环境中表现优异。
    使用建议
    - 在安装前请确保电路处于断电状态,避免不必要的风险。
    - 考虑到负载因素,建议在使用时遵循厂家推荐的负载容量,确保安全和稳定运行。

    兼容性和支持


    - FKC 2,5 HC/3-ST 连接器只能与 HC 基座条带配合使用。
    - 厂商提供了全面的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后连接器无法正常导通 | 确认所有连接器已正确插入,检查接触面是否有污物或氧化层。 |
    | 连接器出现过热现象 | 减少负载,更换更大规格的导线,确保通风良好。 |

    总结和推荐


    FKC 2,5 HC/3-ST 连接器是一款性能卓越且安全可靠的印刷电路板连接器。其在高电流传输领域的出色表现,使其成为众多工业应用的理想选择。其独特的测试连接设计和互换保护功能使得它在市场上具有显著的竞争优势。强烈推荐在需要高性能和安全性的工业自动化环境中使用。
    此文章详细介绍了 FKC 2,5 HC/3-ST 连接器的各项参数、优势、应用场景及使用建议,希望能够为您的采购决策提供有力参考。

1942167参数

参数
长*宽*高 15.1mm*14.9mm*25.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1942167厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1942167数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1942167 1942167数据手册

1942167封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8525 ¥ 32.5536
10+ $ 3.619 ¥ 30.5806
25+ $ 3.487 ¥ 29.4652
50+ $ 3.3156 ¥ 28.0168
100+ $ 3.0564 ¥ 25.8266
250+ $ 2.9916 ¥ 25.279
500+ $ 2.8455 ¥ 24.0445
库存: 51
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.55
