2321732

产品分类: 其他线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC线, CABLE-FCN40/4X14/ 2.0M/M340系列
供应商型号: 8027918
供应商: 海外现货
标准整包数: 1

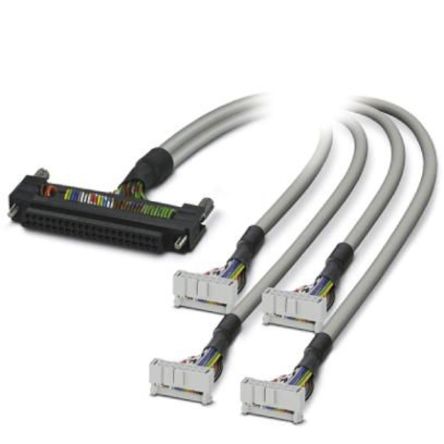

PHOENIX CONTACT 其他线缆 2321732

2321732概述

    # 高品质圆电缆CABLE-FCN40/4X14/2.0M/M340(产品编号:2321732)技术手册

    1. 产品简介


    基本信息

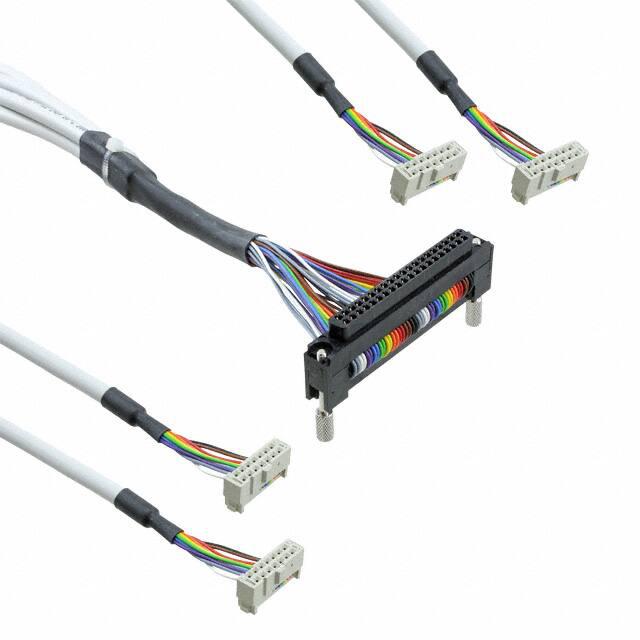

    本产品型号为CABLE-FCN40/4X14/2.0M/M340(产品编号:2321732),是一款用于控制器之间的连接电缆,适用于施耐德电气Modicon M340系列的I/O模块。产品由圆电缆构成,一端是Fujitsu连接器,另一端是IDC/FLK座条,提供多种线缆配置选择,支持32个通道分隔成4组每组8个通道。
    主要功能与应用领域
    该电缆主要用于Modicon M340 PLC控制系统中,负责多个I/O卡与控制器间的信号传输。其应用场景广泛,包括自动化生产线、机械设备控制等需要高可靠性的工业控制领域。

    2. 技术参数


    环境条件
    - 工作温度范围:
    - 固定安装:-40°C至70°C
    - 活动安装:-10°C至70°C
    - 存储及运输温度范围:-40°C至80°C
    - 最大海拔高度:≤2000米
    - 防护等级:IP00(安装位置可达IP54)
    电气特性
    - 最大允许操作电压:25 V AC / 60 V DC
    - 每路径最大电流承载能力:1 A(50°C时) / 0.6 A(70°C时)
    - 电缆长度:2米
    - 单根导线横截面积:0.14mm²
    - 单根导线材料:镀锡铜
    - 单根导线数:7根
    - 绝缘电阻:≥20 MΩ/km(20°C时)
    - 电缆电阻:≤145 Ω/km(20°C时)
    其他参数
    - 最小弯曲半径:
    - 固定安装:52mm
    - 可移动安装:98mm
    - 弯曲周期:5000次(外径15倍直径以上)
    - 连接方式:IDC/FLK座条,Fujitsu连接器
    - 额定绝缘电压:63 V
    - 支持的过电压类别:II
    - 额定冲击电压:0.6 kV
    - 支持的控制器:Schneider Electric Modicon M340
    - 保护等级:IP00(安装位置可达IP54)

    3. 产品特点和优势


    独特功能和优势
    - 通道分隔功能:可以将32个通道分成4组每组8个通道,便于灵活应用。
    - 宽温度范围:在极端环境下仍能稳定运行,适应范围广。
    - 优异的机械性能:提供多次弯曲能力,适合各种复杂安装需求。
    - 多重认证:符合多项国际标准,保证产品的可靠性和安全性。
    - 多种连接方式:既支持IDC/FLK座条也支持Fujitsu连接器,易于与其他设备连接。

    4. 应用案例和使用建议


    实际使用案例
    该电缆广泛应用于工厂自动化系统,如机器人控制系统、机械设备控制等,这些系统通常需要高可靠性和抗干扰性能。
    使用建议
    - 正确选择安装环境:根据具体的应用场景选择合适的固定或活动安装方式。
    - 注意弯曲半径:在布线时要注意保持最小弯曲半径要求,避免损伤电缆。
    - 合理分配负载:每路径的最大电流承载能力有限,需要合理分配负载以确保安全运行。

    5. 兼容性和支持


    兼容性
    该电缆可与施耐德电气Modicon M340系列的多个I/O卡兼容,包括BMX DDI 3202K、BMX DDI 6402K、BMX DD0 3202K、BMX DD0 6402K和BMX DDM 3202K。
    厂商支持
    制造商提供详尽的技术文档和客户服务支持,确保用户在安装和使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    问题与解答
    1. 问题:在户外使用时发现电缆绝缘性能下降。
    - 解决方案:确认安装位置是否达到IP54防护等级,未达到则需增加额外防护措施。
    2. 问题:电缆在频繁弯曲后出现损坏。
    - 解决方案:请严格按照最小弯曲半径的要求进行布线,建议使用线夹等辅助工具。

    7. 总结和推荐


    综合评估
    该电缆凭借其强大的耐用性、广泛的适用范围和高可靠性,非常适合用于各种工业控制场合。它能够在极端环境下保持稳定的性能表现,适用于工业自动化领域的多种应用需求。
    推荐使用
    鉴于其卓越的产品质量和广泛应用范围,我们强烈推荐在工业自动化项目中选用该款电缆,以实现可靠的信号传输和设备连接。

2321732参数

参数
6.56' (2.00m)
零件状态 在售
包装方式 散装

2321732厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2321732数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他线缆 PHOENIX CONTACT 2321732 2321732数据手册
