VS-09-BU-DSUB-EG

产品分类: D-Sub 连接器
厂牌: PHOENIX CONTACT
产品描述: 焊盘 2 Steel 5A 金 面板安装 31.19mm(长度)
供应商型号: 3258505
供应商: element14
标准整包数: 1

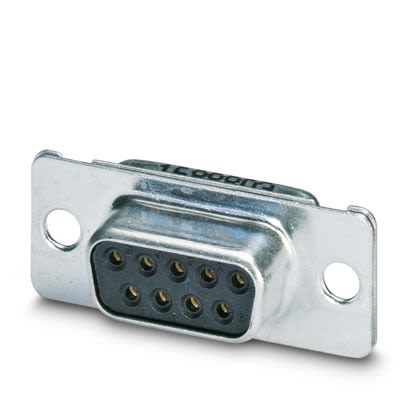

PHOENIX CONTACT D-Sub 连接器 VS-09-BU-DSUB-EG

VS-09-BU-DSUB-EG概述

    # Phoenix Contact VS-09-BU-DSUB-EG D-SUB接触件技术手册

    产品简介


    基本介绍
    Phoenix Contact的VS-09-BU-DSUB-EG是一款专为工业应用设计的D-SUB接触件。它具有九个信号触点,可实现高密度的信号连接。该产品主要用于面板安装,支持IP67防护等级的外壳,提供可靠的连接解决方案。其紧凑的设计使其适用于多种电子设备和系统中。
    主要功能
    - 信号传输:提供9个信号触点用于信号传输。
    - 机械稳定性:高强度材料制成,支持高温和低温环境。
    - 环境适应性:具备IP67防护等级,确保长期稳定运行。

    应用领域
    - 工业自动化
    - 通信设备
    - 测试与测量设备
    - 车辆制造
    - 机器人技术

    技术参数


    机械特性
    - 位置数量:9
    - 连接配置:D-SUB 9
    - 插入/拔出周期:≥ 50次
    - 连接方式:焊杯
    - 导体截面:0.5 mm²
    - 接线端子横截面积:AWG 20
    - 插入力:≤ 3.40 N
    - 安装类型:通孔
    - 尺寸:1号外壳
    - 温度范围:-55°C ~ 125°C
    电气特性
    - 额定电流:5 A(在20°C时)
    - 过电压类别:III类
    - 污染程度:2级
    - 额定电压:125 V
    - 测试电压:1200 V
    材料数据
    - 燃烧等级:UL 94 V0
    - 外壳材料:镀锡钢
    - 触点载体材料:PBT-GF
    - 触点材料:铜合金
    - 触点表面材料:硬金镀层过镍

    产品特点和优势


    - 兼容性:可以与IP67等级的外壳和面板安装框架配合使用,提供整体防护解决方案。
    - 易于安装:具备方便的安装设计,能够快速完成组装。
    - 耐用性:通过了严格的测试标准,确保长时间稳定运行。
    - 广泛适用:适用于多种工业场合,如自动化、通信设备等。

    应用案例和使用建议


    应用案例
    该D-SUB接触件常被用于工业自动化控制系统,例如PLC系统中的连接器部分。此外,它也适用于汽车电子控制单元(ECU)的连接需求。
    使用建议
    - 正确安装:请严格按照手册中的步骤进行安装,确保触点紧密接触。
    - 定期检查:定期检查连接部位是否松动,确保电气连接的安全性和可靠性。
    - 环境监测:在极端环境下使用时,需注意其工作温度限制。

    兼容性和支持


    兼容性
    - 与IP67防护等级的外壳和面板安装框架兼容。
    - 可搭配多种不同类型的D-SUB套筒外壳使用。
    支持服务
    - 提供详细的技术文档和支持服务。
    - 客户可访问官网获取更多技术资料及应用指南。

    常见问题与解决方案


    1. 问题:安装时遇到难以插入的问题。
    - 解决方案:检查是否正确对准触点位置,必要时可用润滑剂辅助。
    2. 问题:长期使用后发现接触不良。
    - 解决方案:清洁触点并重新压紧安装,如果仍然存在问题,则需要更换新的接触件。
    3. 问题:外壳防护等级不满足要求。
    - 解决方案:确认所选外壳是否符合特定的应用场景要求,必要时更换适合的外壳型号。

    总结和推荐


    综合评估
    VS-09-BU-DSUB-EG是一款高性能、高度可靠的D-SUB接触件,适用于各种工业应用。其坚固耐用的材料、良好的电气特性及广泛的温度适应范围使其成为许多复杂系统中的理想选择。
    推荐
    鉴于其优异的性能和广泛应用前景,强烈推荐在自动化、通信及车辆制造等领域选用此款D-SUB接触件。

VS-09-BU-DSUB-EG参数

参数
类型 -
颜色 -
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Steel
针脚数 -
长*宽*高 31.19mm(长度)
安装方式 面板安装

VS-09-BU-DSUB-EG厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

VS-09-BU-DSUB-EG数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub 连接器 PHOENIX CONTACT VS-09-BU-DSUB-EG VS-09-BU-DSUB-EG数据手册

VS-09-BU-DSUB-EG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.8674
10+ ¥ 45.9
50+ ¥ 42.41
100+ ¥ 40.41
250+ ¥ 40.19
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.86
直接购买
加入购物车
