3061350

产品分类: 其他过流保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,FUSE10,3X3816APV,保险丝,Phoenix Contact保险管, 16A, 1kV dc, 10 x 38mm
供应商型号: Q-3061350
供应商: 国内现货
标准整包数: 10
PHOENIX CONTACT 其他过流保护 3061350

3061350概述

    电子元器件产品技术手册:10.3×38 mm快速熔断保险丝
    本文将详细介绍一款用于光伏系统的快速熔断保险丝(型号为FUSE 10,3X38 16A PV - 3061350),涵盖产品基本信息、技术参数、产品特点、应用案例、兼容性、支持信息以及常见问题与解决方案。

    产品简介

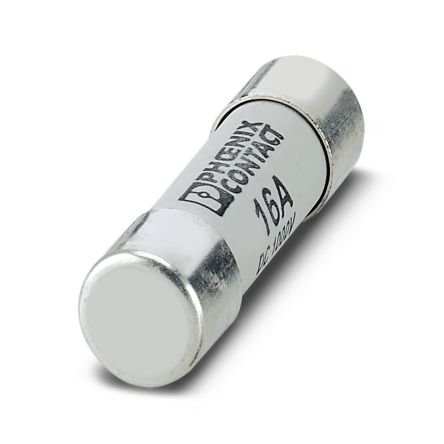

    型号:FUSE 10,3X38 16A PV - 3061350
    描述:该保险丝主要用于保护光伏模块及其控制系统,能够承受高达1000V DC的电压。适用于光伏系统,为光伏组件提供可靠的安全保障。
    应用领域:广泛应用于太阳能光伏发电系统,特别是在光伏模块及其控制系统中的过载和短路保护。设计符合IEC 60269-6标准。

    技术参数


    | 参数 | 规格 |

    | 额定电流 (IN) | 16 A |
    | 额定电压 (UN) | 1000 V DC |
    | 尺寸 | 直径10.3 mm × 长度38 mm |
    | 熔断时间 | 快速熔断 |
    | 最大功率耗散 | 2.4 W |
    | 防火等级 (UL 94) | V0 |
    | 标准认证 | 符合IEC 60269-6 |

    产品特点和优势


    1. 可靠的安全保护:快速响应和高效切断故障电流的能力,确保系统运行稳定和安全。
    2. 适用于高压环境:额定电压高达1000V DC,适用于各种高压光伏系统。
    3. 耐高温材料:使用高阻燃材料制成,达到UL 94 V0防火等级,提升系统的整体安全性。
    4. 严格的质量控制:产品经过全面测试,确保符合IEC 60269-6光伏标准,提升产品质量和可靠性。
    5. 易于安装:标准的外形尺寸便于集成到现有的系统中,简化安装过程。

    应用案例和使用建议


    案例一:在光伏电站中,保险丝被广泛应用于连接光伏组件与逆变器之间的电路中,防止短路和过载情况的发生。使用过程中,应定期检查保险丝的状态,确保其正常工作,预防潜在故障。
    使用建议:
    - 在光伏系统中,建议根据实际电流负载选择合适的保险丝。
    - 安装时注意方向,避免反接导致的功能失效。
    - 定期检查和更换保险丝,以保证系统的持续稳定运行。

    兼容性和支持


    该保险丝适用于多种光伏系统的设计和安装,并且在设计上考虑到了兼容性。对于用户来说,厂商提供了丰富的技术支持资源,如在线文档、用户手册和技术咨询服务,以便用户更好地了解和使用该产品。

    常见问题与解决方案


    问题一:如何判断保险丝是否需要更换?
    - 解决方案:通过检查保险丝的状态指示,如果发现保险丝外观损坏或熔断,则需要及时更换新的保险丝。
    问题二:保险丝安装后频繁烧毁怎么办?
    - 解决方案:检查电路中是否存在异常负荷或短路现象。如有必要,调整系统设置,减少过大的电流负载,或更换额定电流更高的保险丝。

    总结和推荐


    该款10.3×38 mm快速熔断保险丝凭借其可靠的安全性能和广泛应用领域,在光伏系统中具有显著的优势。其高效切断故障电流的能力使其成为光伏模块和控制系统不可或缺的重要保护装置。考虑到其优秀的性价比和厂商提供的优质服务,推荐在光伏系统项目中优先考虑使用这款保险丝。

3061350参数

参数
长*宽*高 38mm(长度)*10mm(高度)
安装方式 夹子安装,底座安装

3061350厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3061350数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他过流保护 PHOENIX CONTACT 3061350 3061350数据手册

3061350封装设计

查看详情并下载
Symbol
Footprint
3D Model
