0915768

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 热断路器, TMCP 1 M1 300 2A 系列, 2A, 2 极
供应商型号: 8822293
供应商: 海外现货
标准整包数: 6

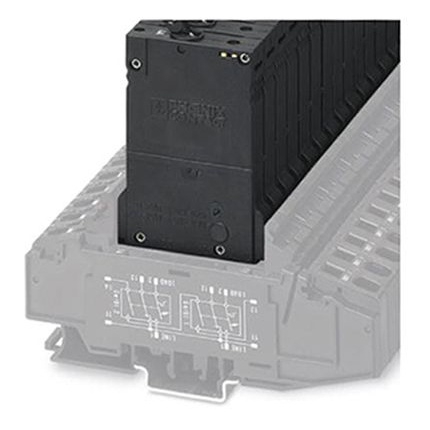

PHOENIX CONTACT 断路器 0915768

0915768概述

    CLIPLINE Thermomagnetic Circuit Breaker (TMCP) 技术手册

    产品简介


    CLIPLINE Thermomagnetic Circuit Breaker (TMCP) 是一款单或多位置断路器,配备杠杆操作机构、基座或前部安装方式,具有不可影响的跳闸保护机制,并能提供多极断开功能。这些断路器符合电路断路器标准 EN 60934 (IEC 60934),分为 S 型和 TM 型。主要应用领域包括电信系统、电源装置、工业开关控制和铁路车辆等。

    技术参数


    - 额定电压:交流 250V (65V 直流),最大 343V (50/60Hz)
    - 额定电流范围:0.2A 至 16A,详见订单代码
    - 辅助电路:交流 240V (65V 直流),1A
    - 使用寿命:10,000 次循环(1x 额定电流),感性负载
    - 工作温度范围:-30°C 至 +60°C
    - 绝缘协调:2.5kV/2,操作区域加强绝缘
    - 电气强度测试:主到辅助电路 3000V 交流电,其他部分 1500V 交流电
    - 绝缘电阻:> 100MΩ (500V 直流)
    - 切换能力:Icn 取决于额定电流,最高可达 800A (250V 交流 / 1000A)
    - 振动阻力:F1 曲线 3g (57Hz 至 500Hz),±0.23mm (10Hz 至 57Hz)
    - 冲击阻力:F1 曲线 25g (11ms),冲击方向 1, 2, 3, 4, 5;10g (11ms),冲击方向 6

    产品特点和优势


    - 热磁触发特性:提供热保护和磁保护双重保障,适用于过载和短路情况。
    - 多位置设计:支持单个或多个位置的安装,适合多种应用场合。
    - 高可靠性:通过严格的机械和电气测试,确保在恶劣环境下也能正常工作。
    - 易于安装和维护:采用模块化设计,方便进行系统扩展和维护。

    应用案例和使用建议


    - 电信系统:电信系统的过载保护,可安装在电源柜中,确保稳定运行。
    - 工业控制:在工业控制柜中安装,防止设备过载和短路。
    - 铁路车辆:铁路车辆中的电力控制系统,保障列车的安全运行。
    - 使用建议:安装时要注意相互间的温升效应,避免过热导致的故障。

    兼容性和支持


    - 兼容性:适用于多种模块化安装,可以与不同型号的电源系统和电气设备搭配使用。
    - 支持服务:PHOENIX CONTACT 提供详尽的技术文档和客户支持,确保用户在使用过程中获得全面帮助。

    常见问题与解决方案


    - 问题:系统出现过载情况,断路器频繁跳闸。
    - 解决办法:检查系统负荷,确认是否超过额定电流;必要时更换更高容量的断路器。
    - 问题:安装时发现电流波动较大。
    - 解决办法:确保正确安装所有连接线,并根据实际需求选择合适的断路器型号。

    总结和推荐


    综上所述,CLIPLINE TMCP 断路器凭借其高性能、高可靠性和广泛的适用性,在多种工业应用中表现出色。对于需要高效电力保护的应用场合,我们强烈推荐使用这款产品。用户可以通过访问 PHOENIX CONTACT 的官方网站获取最新文档和技术支持。

0915768参数

参数
照明 -
断路器类型 热磁性
执行器类型 -
额定电流 2A
极数 1
额定电压-AC 250V
额定电压-DC 65V
照明电压-标称值 -
长*宽*高 115mm*12.5mm*50mm
零件状态 停产
包装方式 散装

0915768厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0915768数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 0915768 0915768数据手册

0915768封装设计

查看详情并下载
Symbol
Footprint
3D Model
