2201517

产品分类: 机架/存储/外壳
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 277-10486-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 机架/存储/外壳 2201517

2201517概述


    产品简介

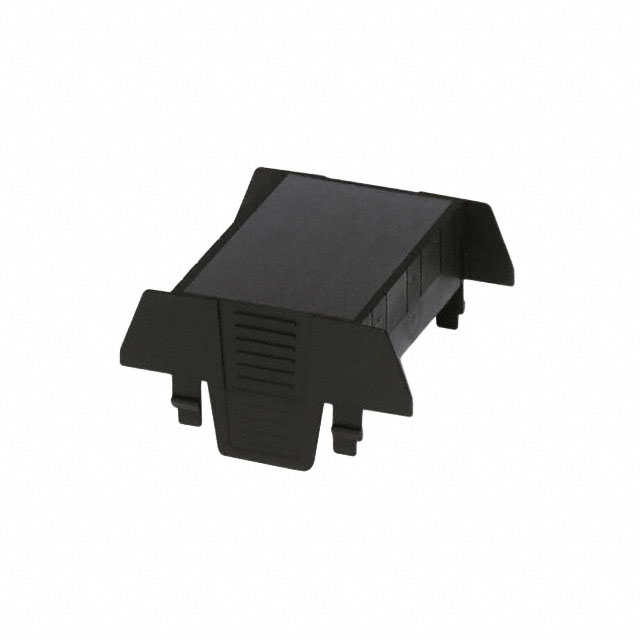

    本产品为一款适用于工业自动化领域的上部外壳组件,具体型号为EH 67,5-C DS/ABS BK9005。该部件设计用于安装在DIN导轨上或壁挂安装,是多种复杂设备的理想选择。它的主要功能在于提供一个坚固且灵活的外壳,适用于多种电路板(PCB)连接方式,能够满足用户对于不同电路布局的需求。

    技术参数


    - 尺寸:宽度67.6 mm,高度75.26 mm,深度36.95 mm。
    - 材料:外壳采用ABS材料制成,具有良好的阻燃性能(UL 94 HB等级)。
    - 颜色:外壳为黑色(类似RAL 9005色号)。
    - 温度范围:运行时环境温度范围为-40°C至80°C;储存和运输时环境温度范围为-40°C至55°C;组装时环境温度范围为-5°C至80°C。
    - 湿度:最大相对湿度为95%。
    - 认证:UL认可认证(ID: E240868)。
    - 安装方式:适用于横置、前向及正交方向的PCB安装。
    - 接口:两侧均有连接开口,便于安装。

    产品特点和优势


    - 灵活的安装选项:既可以选择DIN导轨安装也可以进行壁挂安装,适用性强。
    - 多样化的PCB连接方式:支持水平、前端和垂直三种PCB安装方向,为用户提供更多设计可能性。
    - 三个版本的外壳盖:用户可以根据不同的电路板连接需求选择适合的版本。
    - 集成多种PCB连接技术:具备功能性设备设计所需的广泛连接技术集成能力。
    - 优异的阻燃性能:通过UL 94 HB阻燃等级认证,确保在恶劣环境下的安全性能。

    应用案例和使用建议


    此产品常应用于工业自动化系统中,特别是在需要高效、可靠且紧凑的配电箱或控制柜内的设备中。例如,在能源管理系统的配电柜内安装各类电力转换模块,或是用于楼宇自动化系统中的控制设备。建议在进行电路板安装时考虑PCB的连接方向,以充分利用该外壳的多样化安装功能。此外,在极端环境条件下(如低温或高温)使用时,注意监控环境温度,避免超过规定的工作温度范围。

    兼容性和支持


    该产品支持多种安装方式,可以轻松集成到现有设备中。制造商提供了全面的技术支持和客户服务,包括安装指南、常见问题解答和技术文档,帮助用户更好地理解和利用该产品。如有需要,用户可以通过制造商官网获得进一步的技术咨询和支持。

    常见问题与解决方案


    1. 问:如何正确选择外壳盖版本?
    - 答:根据所用电路板的连接需求选择合适的外壳盖版本,确保连接可靠且便于维护。

    2. 问:产品如何进行DIN导轨安装?
    - 答:参照产品手册中的安装说明,确保正确安装,以达到最佳效果。

    3. 问:如何处理高湿度环境中的产品使用问题?
    - 答:在湿度较高的环境中使用时,定期检查并保持设备内部干燥,避免水汽凝结导致短路或其他故障。

    总结和推荐


    EH 67,5-C DS/ABS BK9005是一款非常实用且多功能的DIN导轨外壳组件。它不仅在设计上充分考虑到了用户的实际需求,而且通过多种灵活的安装方式和多样化的连接选项,大大提升了用户的使用体验。尤其适合于工业自动化、楼宇自动化等领域中的配电箱和控制柜设备中。鉴于其优良的设计和可靠的质量保证,强烈推荐给需要此类组件的工程师和技术人员。

2201517参数

参数
2.65767.50
零件状态 在售
包装方式 散装

2201517厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2201517数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 机架/存储/外壳 PHOENIX CONTACT 2201517 2201517数据手册

2201517封装设计

查看详情并下载
Symbol
Footprint
3D Model
