3273156

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX12X2,5-NS35ABU,Phoenix Contact 分线盒, 12路, 24A , 12 AWG线规格
供应商型号: Q-3273156
供应商: 国内现货
标准整包数: 8
PHOENIX CONTACT 背板连接器 - 配件 3273156

3273156概述

    # 产品概述

    产品简介

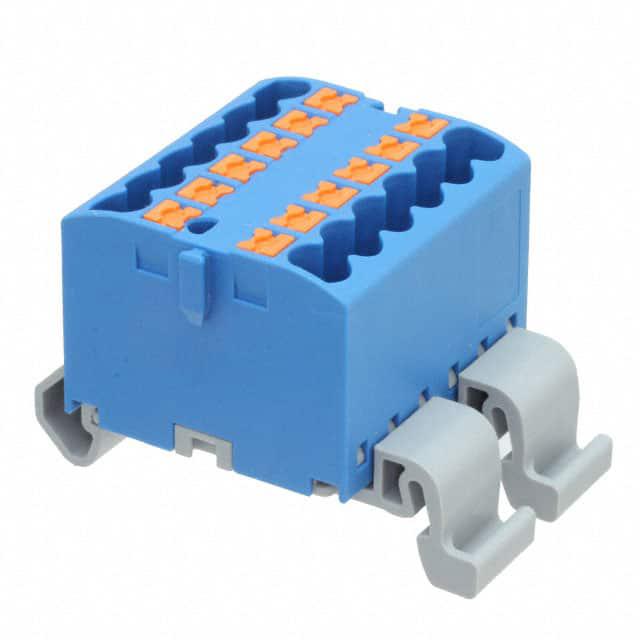

    PTFIX 12X2.5-NS35A BU 是一款紧凑型配电块,具有水平对齐的功能。该产品主要用于电控系统中,提供可靠的接线连接。它适用于各种工业控制和自动化系统,广泛应用于建筑、工厂自动化、铁路运输等领域。

    技术参数


    基本信息
    - 型号: PTFIX 12X2.5-NS35A BU
    - 生产商: Phoenix Contact
    - 页面编号: Page 441 (C-1-2019)
    - 产品编号: 3273156
    - 重量(含包装): 27.037克
    - 重量(不含包装): 21.64克
    - 制造商网址: [点击这里](https://www.phoenixcontact.com/us/products/3273156)
    技术规格
    - 额定电压: 690 V
    - 额定电流: 24 A
    - 允许最大负载电流: 32 A
    - 最大总电流: 48 A
    - 绝缘耐压等级: III级
    - 额定浪涌电压: 8 kV
    - 短路耐受电流: 0.3 kA (2.5 mm²), 0.48 kA (4 mm²)
    - 耐压测试电压: 1.89 kV
    - 温度指数: 130 °C
    - 导体横截面: 0.14 mm² - 4 mm²
    - 适用导体横截面(刚性): 0.34 mm² - 4 mm²
    - 适用导体横截面(柔性): 0.14 mm² - 2.5 mm² (带塑料套管时: 0.14 mm² - 2.5 mm²)
    - 环境温度范围: -60 °C 至 110 °C (操作温度范围)
    - 相对湿度: 20% - 90%
    - 安装方式: DIN 35
    - 颜色: 蓝色 (RAL 5015)
    尺寸
    - 宽度: 31.5 mm
    - 高度: 45.7 mm
    - 深度(DIN 35/7.5): 30.9 mm

    产品特点和优势


    PTFIX 12X2.5-NS35A BU 具有多种显著特点:
    - 空间节省: 横向安装可节省高达50%的空间。
    - 灵活的安装方式: 支持DIN轨安装、直接安装或粘贴安装。
    - 便捷的接线: 采用免工具Push-in直接连接技术,大大缩短接线时间。
    - 明确的布线: 十一种不同颜色的选择使得接线更加清晰。
    - 高可靠性: 经过多种环境和机械测试,确保其在极端条件下的可靠性。

    应用案例和使用建议


    使用场景
    PTFIX 12X2.5-NS35A BU 可以广泛应用于工业控制系统、自动化设备、电力分配系统等。例如,在建筑自动化系统中,该配电块可以实现可靠的电源分配,同时减少空间占用和安装时间。
    使用建议
    - 安装指导: 当安装多个模块时,建议在连接点下方放置DIN轨适配器或在模块之间放置法兰元件。
    - 维护建议: 定期检查接线是否松动,并确保所有组件符合规范要求。

    兼容性和支持


    PTFIX 12X2.5-NS35A BU 与其他电子元件和设备的兼容性良好。厂商提供了详细的技术支持和维护服务,以确保用户的最佳体验。如需更多信息和技术文档,请访问 [产品详情页](https://www.phoenixcontact.com/us/products/3273156)。

    常见问题与解决方案


    常见问题
    1. 接线后发现导线未牢固连接
    - 解决方法: 检查Push-in连接技术是否正确安装,重新插入并确保导线完全锁紧。
    2. 接线后模块发热严重
    - 解决方法: 确保导线的截面积符合规格要求,且无虚接现象,必要时更换合适截面积的导线。
    3. 模块不易安装到DIN轨上
    - 解决方法: 确保DIN轨安装位置准确,必要时可以使用辅助安装工具。

    总结和推荐


    PTFIX 12X2.5-NS35A BU 配电块是一款可靠、高效的电子元件,具备出色的性能和广泛的适用性。凭借其独特的技术和设计,该产品在空间节约、安装便捷性以及可靠性方面具有明显优势。强烈推荐此产品给需要高效、稳定配电解决方案的客户。

3273156参数

参数
长*宽*高 45.7mm*31.2mm*28.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273156厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273156数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273156 3273156数据手册

3273156封装设计

查看详情并下载
Symbol
Footprint
3D Model
