3074130

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,UK35N,菲尼克斯 导轨式接线端子排, UK 35 N系列, 单层, 灰色, 螺钉端接, 125A
供应商型号: Q-3074130
供应商: 国内现货
标准整包数: 50

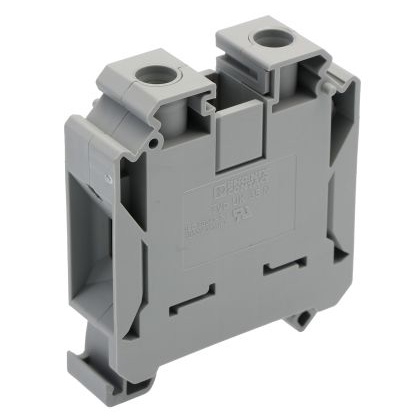

PHOENIX CONTACT 端子 - 线对板端子 3074130

3074130概述

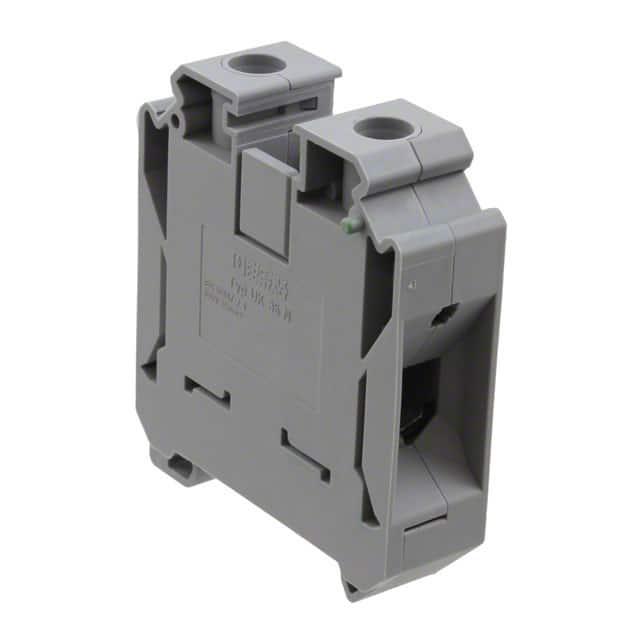

    UK 35 N Feed-through Modular Terminal Block: 全面解析

    产品简介


    UK 35 N 是一款由 PHOENIX CONTACT 生产的高质量馈通式模数端子块。它采用了螺丝连接方式,广泛应用于工业自动化和控制系统的接线场景。该端子块设计用于处理高电流(高达125A),适用于横截面积在10mm²至35mm²之间的导线。UK 35 N 端子块的特点在于其坚固耐用的设计、广泛的适用性和卓越的安全性,使其成为电力分配和传输系统中的理想选择。

    技术参数


    | 参数类别 | 具体数值 |

    | 工作电压 | 额定:800V |
    | 最大负载电流 | 125A |
    | 污染等级 | 3 |
    | 冲击电压等级 | III |
    | 适用导线横截面(实心) | 10mm² 至 35mm² |
    | 适用导线横截面(绞合) | 10mm² 至 35mm² |
    | 螺丝尺寸 | M6 |
    | 紧固扭矩 | 3.2 Nm 至 3.7 Nm |
    | 宽度 | 16mm |
    | 长度 | 53.4mm |
    | 高度 | 62mm (NS 35/7.5) |

    产品特点和优势


    UK 35 N 端子块的主要特点是其卓越的耐久性和安全性。通过采用高品质的绝缘材料(PA)和符合UL 94 V0标准的阻燃材料,使得其能够在极端环境下稳定运行。该端子块还配备了可拆卸的侧板和多种配件,便于安装和维护。此外,UK 35 N 的宽广的适用范围(从实心到绞合导线,甚至带套管的导线)也显著增强了其市场竞争力。

    应用案例和使用建议


    UK 35 N 端子块广泛应用于电力控制和配电系统中,特别是在需要处理高电流的应用场合。例如,在工业控制柜中,这些端子块常用于电机、变频器和其他大型设备的接线。在实际使用中,为了确保连接的安全性和可靠性,建议使用合适的工具(如PHOENIX CONTACT 的SZS 1.0x6.5 VDE螺丝刀)进行紧固操作。同时,定期检查端子块的状态,以确保长期稳定运行。

    兼容性和支持


    UK 35 N 端子块与PHOENIX CONTACT 提供的多种配件兼容,包括用于NS 35/7.5 DIN导轨的安装配件、固定桥和链式桥等。制造商提供了详尽的技术文档和支持服务,以帮助客户正确安装和维护该产品。此外,PHOENIX CONTACT 还提供在线资源,如电路图和安装指南,便于用户快速上手。

    常见问题与解决方案


    1. 问题:端子块的螺丝松动。
    解决方案:使用适合的螺丝刀(如PHOENIX CONTACT 的SZS 1.0x6.5 VDE螺丝刀)按照指定的扭矩值(3.2 Nm 至 3.7 Nm)重新紧固螺丝。

    2. 问题:端子块上的导线连接不稳定。
    解决方案:确保导线横截面符合产品规范,并正确剥离导线(剥皮长度为16mm),然后用适当的压线钳将导线压入端子块内。

    总结和推荐


    UK 35 N 端子块以其强大的负载能力和广泛的适用范围在行业内脱颖而出。它不仅具有优异的机械和电气性能,而且与多种配件兼容,便于安装和维护。综上所述,UK 35 N 端子块是工业控制系统中不可或缺的高质量元件,非常适合需要处理高电流和复杂接线需求的应用场景。强烈推荐使用。

3074130参数

参数
长*宽*高 54.5mm*16mm*62.1mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3074130厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3074130数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3074130 3074130数据手册

3074130封装设计

查看详情并下载
Symbol
Footprint
3D Model
