1442829

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SAC-3P-M12MS/3,0-PUR/M12FSP,传感器/执行器电缆,Phoenix Contact 传感器执行器电缆, SAC系列, 3芯, M12转M12
供应商型号: 8591914
供应商: 海外现货
标准整包数: 1

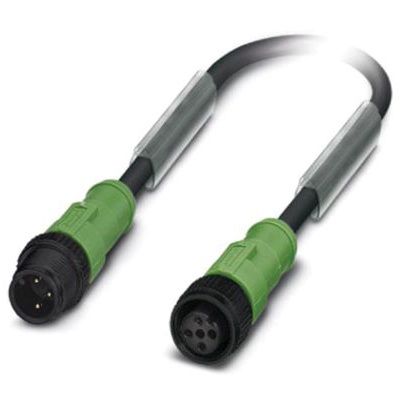

PHOENIX CONTACT 圆形线缆 1442829

1442829概述

    电子元器件产品技术手册:SAC-3P-M12MS/3,0-PUR/M12FS P

    产品简介

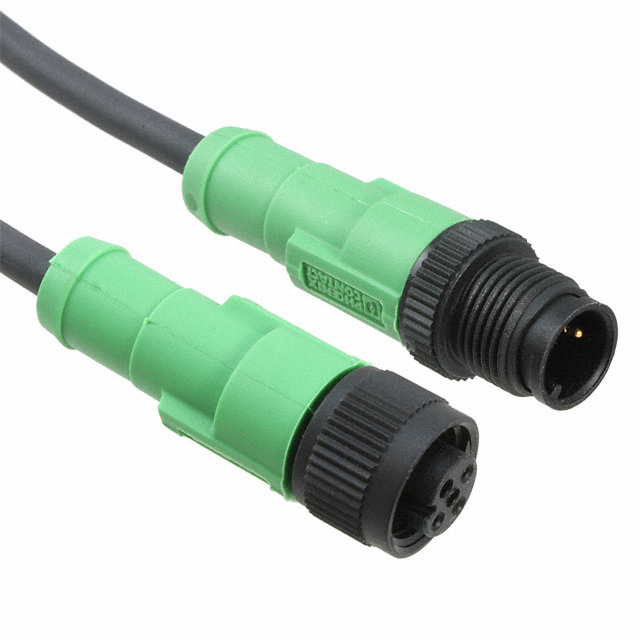

    本产品为传感器/执行器电缆(型号:SAC-3P-M12MS/3,0-PUR/M12FS P),属于3位置接头,采用无卤素聚氨酯(PUR)材料制成,具有黑色和灰色RAL 7021颜色编码。电缆接口为直插式M12插头(A编码),另一端为直插式M12插座(A编码)。整体长度为3米,配备了轻质塑料滚花以减轻重量。
    主要功能
    - 用于传感器和执行器之间的信号传输。
    - 高度灵活且耐用,适用于恶劣工业环境。
    应用领域
    - 工业自动化系统。
    - 机器人技术。
    - 机械工程领域中的设备连接。

    技术参数


    | 参数 | 值 |

    | 电缆长度 | 3 m |
    | 工作温度范围(操作) | 插座/插头:-25 °C 至 90 °C;电缆:固定安装 -40 °C 至 80 °C;柔性安装 -25 °C 至 80 °C |
    | 防护等级 | IP65/IP67/IP68 |
    | 额定电流(40°C) | 4 A |
    | 额定电压 | 250 V |
    | 接触电阻 | ≤ 5 mΩ |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 导体横截面积 | 3x 0.34 mm²(信号线) |
    | 线径 | AWG 22(信号线) |
    | 芯线直径(含绝缘层) | 1.27 mm ± 0.02 mm(信号线) |
    | 绝缘厚度 | ≥ 0.21 mm(芯线绝缘);约 0.8 mm(外护套) |
    | 最小弯曲半径 | 固定安装:22 mm;柔性安装:44 mm |
    | 弯曲周期数 | 4000000次 |

    产品特点和优势


    - 安全可靠:100%电测插件,确保组件安全。
    - 坚固耐用:采用无卤素PUR电缆,具备卓越的耐油性和抗化学腐蚀能力。
    - 轻量化设计:采用轻质塑料滚花,减轻整体重量。
    - 广泛适用性:符合国际标准IEC 61076-2-101,适应各种严苛环境。

    应用案例和使用建议


    应用案例
    该电缆常用于工业自动化控制系统中,特别是在需要频繁弯曲和长期使用的场合。例如,在自动化生产线上的传感器与执行器之间建立可靠的信号传输通道。
    使用建议
    - 在高湿度环境中使用时,建议检查防护等级。
    - 确保在安装过程中正确弯曲电缆,避免过度弯折导致损坏。
    - 定期检查电缆接口的接触情况,确保良好的电气连接。

    兼容性和支持


    - 该电缆与市场上多数M12接口的传感器和执行器兼容。
    - 厂商提供一系列配套附件,如标记带、密封帽等,方便用户进行组装和维护。
    - 提供标准的技术支持和服务,确保客户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆破损 | 更换新电缆,并确保正确安装 |
    | 插拔次数不足 | 检查插拔接口是否干净,必要时清洁 |
    | 防护等级失效 | 检查接口密封情况,必要时更换密封件 |

    总结和推荐


    总体来看,SAC-3P-M12MS/3,0-PUR/M12FS P传感器/执行器电缆是一款高性能、高可靠性、多功能的产品。其广泛的应用范围和优秀的兼容性使其成为工业自动化领域的理想选择。如果需要一个坚固耐用、易于安装和维护的电缆解决方案,强烈推荐使用这款产品。

1442829参数

参数
9.84' (3.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
