1406153

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT

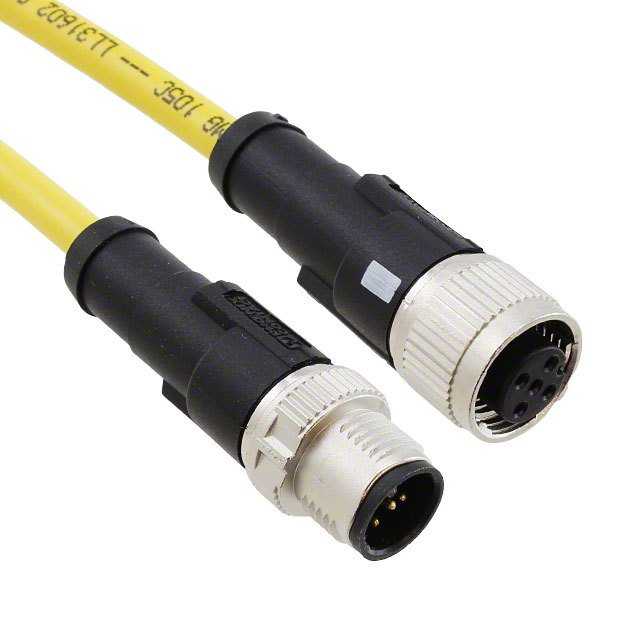

产品描述: Phoenix Contact 传感器执行器电缆, SAC-5P-MS/ 1.5-542/ FS SCO BK系列, 5芯, M12转M12
供应商型号: 651-1406153
供应商: Mouser
标准整包数: 1

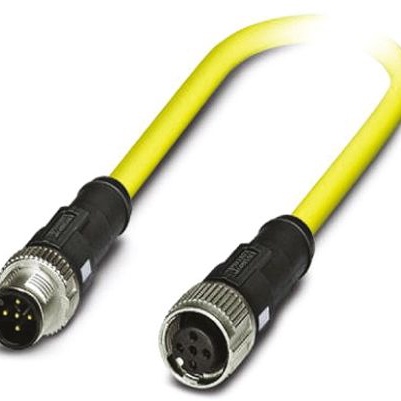

PHOENIX CONTACT 圆形线缆 1406153

1406153概述

    # Sensor/Actuator Cable SAC-5P-MS/1.5-542/FS SCO BK 技术手册

    产品简介


    本产品为 Sensor/Actuator 电缆,型号为 SAC-5P-MS/1.5-542/FS SCO BK。它是一款五位传感器/执行器电缆,采用M12-SPEEDCON插头,带有一个直式插座。这种类型的电缆广泛应用于工业自动化系统中,用于传感器和执行器之间的信号传输。电缆的线缆长度为1.5米,材料为PVC,颜色为黄色RAL 1021。

    技术参数


    电气特性
    - 额定电流:4 A(40°C)
    - 额定电压:60 V
    - 线缆类型:PVC 黄色 105°C
    - 导体绝缘材料:PVC
    - 核心导线直径(含绝缘):1.27 mm ±0.03 mm
    - AWG 信号线:22
    - 最大弯曲半径:8 × D
    - 额定电压:300 V
    - 防护等级:IP65、IP67、IP68
    机械特性
    - 插针/拔出周期:≥ 100 次
    - 螺丝扭力:0.4 Nm
    - 接触材料:CuSn
    - 接触表面材料:Ni/Au
    - 接触载体材料:TPU GF
    - 防护材料:NBR
    环境特性
    - 工作温度范围:-30 °C ... 105 °C(固定安装)
    - 安装温度范围:-25 °C ... 90 °C(插头/插座)
    认证与标准
    - 符合标准:IEC 61076-2-101
    - 安全等级:UL AWM style 2517 (105°C/300 V)
    - 其他认证:UL Listed / cUL Listed / cULus Listed

    产品特点和优势


    这款 Sensor/Actuator 电缆具有多种优势:
    - 高可靠性:能够在恶劣环境下稳定运行,防护等级高达 IP68。
    - 易用性:通过简单工具即可完成安装和维护。
    - 兼容性:可与多种 M12-SPEEDCON 插座兼容,适应不同应用场景。
    - 耐用性:使用高质量材料制造,能够承受长时间的工作压力和磨损。

    应用案例和使用建议


    应用案例
    本产品适用于工业自动化控制系统中的传感器与执行器之间的连接。例如,在机器人控制、工厂自动化生产线等领域都有广泛应用。
    使用建议
    - 安装注意事项:在安装过程中确保螺丝的扭矩正确,以避免接触不良或损坏插头。
    - 环境适应性:考虑到工作环境的温湿度变化,选择适合的安装位置,以防止因环境因素导致的故障。

    兼容性和支持


    - 兼容性:可与其他 M12-SPEEDCON 插座兼容。
    - 支持和服务:厂商提供全面的技术支持和售后服务,包括详细的用户手册和在线技术支持。

    常见问题与解决方案


    问题1:如何确定正确的螺丝扭矩?
    解决方法:使用精度符合 EN ISO 6789 标准的扭矩扳手,设定为 0.4 Nm。安装时,按照规定的扭矩进行紧固,确保接触良好且不损坏插头。
    问题2:如何选择合适的传感器/执行器电缆长度?
    解决方法:根据实际应用需求选择适当长度的电缆,通常1.5米至5米之间较为常用。在长距离传输时,应注意电缆的电阻和电压降。

    总结和推荐


    综合评估
    本产品在设计和制造上都体现了高水平的工艺和技术,拥有出色的电气特性和机械强度。其广泛的适用范围和高度的可靠性使其成为工业自动化领域的理想选择。
    推荐使用
    鉴于其卓越的性能和广泛的应用场景,我们强烈推荐使用此款 Sensor/Actuator 电缆。无论是对于初次使用者还是经验丰富的工程师,都能从中获得极高的满意度。

1406153参数

参数
4.92'(1.50m)
零件状态 在售

1406153厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1406153数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1406153 1406153数据手册

1406153封装设计

查看详情并下载
Symbol
Footprint
3D Model
