1713723

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SMKDS3/2-5,08,PCB端子,Phoenix Contact PCB端子台 SMKDS 3/ 2-5.08系列, 5.08mm节距, 通孔, 焊接端接
供应商型号: 1713723
供应商: Master
标准整包数: 100
PHOENIX CONTACT 接线座- 接头/插头和插口 1713723

1713723概述


    产品简介

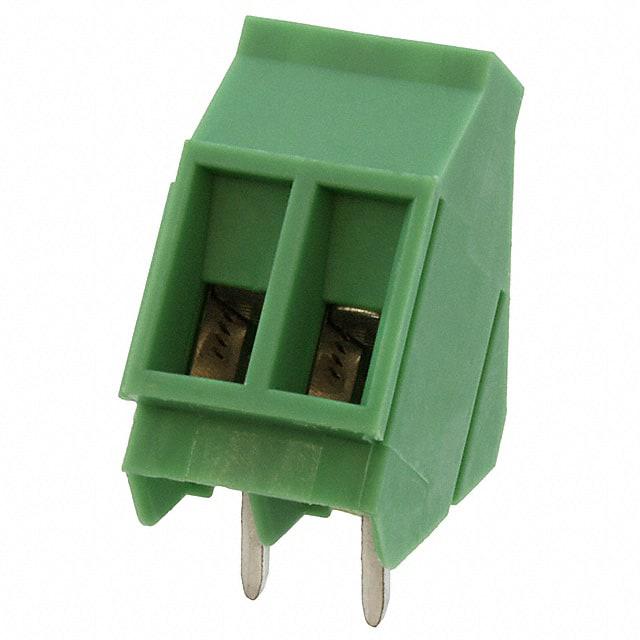

    SMKDS 3/2-5.08是一款适用于印刷电路板(PCB)连接的终端块,是COMBICON终端系列产品之一。其主要功能是提供可靠的电连接,并广泛应用于工业自动化、能源管理、轨道交通、建筑智能化等领域。这种终端块凭借其紧凑的设计和高可靠性,成为电气工程中不可或缺的重要组件。

    技术参数


    | 参数名称 | 值 |

    | 类型 | 印刷电路板终端块 |
    | 产品系列 | SMKDS 3 |
    | 类型编号 | 1713723 |
    | 额定电压(III/3) | 250 V |
    | 最大额定电压(III/2)| 400 V |
    | 最大额定电流 | 24 A |
    | 工作温度范围 | -40°C 至 105°C |
    | 针距 | 5.08 mm |
    | 连接方式 | 螺钉带张力套筒连接 |
    | 导线横截面范围 | 0.2 mm² 至 4 mm² |

    产品特点和优势


    SMKDS 3/2-5.08终端块以其高效能和可靠性著称。它支持两种导线横截面的连接,并能够同时连接两个相同横截面的导线。该设计有效降低了温度上升,确保了接触点的最大接触力。此外,其斜角连接允许多行布局,集成的保护罩防止了错误插入导线,而侧边卡扣则使组合不同数量位置变得简单灵活。这些特性使其在市场上具备高度竞争力。

    应用案例和使用建议


    该终端块广泛应用于工业自动化系统中,例如PLC接口和传感器连接。对于需要多个连接点的应用场景,可以考虑使用多个单元来实现大规模连接需求。使用时应确保遵循规定的紧固扭矩以保证安全连接,并且在连接过程中适当支撑终端块,以避免因单一焊点承受过大压力而导致失效。

    兼容性和支持


    SMKDS 3/2-5.08终端块经过多项国际认证,如cULus、VDE及CSA,证明其符合严格的行业标准。产品包装为环保材质,便于回收利用。凤凰接触官网提供了详尽的技术文档下载链接,用户可以通过访问官网获得最新的产品信息和技术支持。

    常见问题与解决方案


    1. 问题:为什么必须严格按照指定的紧固扭矩操作?
    解决方案:不正确的紧固扭矩可能导致连接不良或损坏,进而影响系统的稳定运行。务必参考产品手册中的说明进行操作。
    2. 问题:如何确认导线适配性?
    解决方案:查看产品规格书中的导线横截面范围,选择合适的导线型号以确保最佳性能。

    总结和推荐


    综上所述,SMKDS 3/2-5.08终端块以其卓越的技术参数、多样化应用场景以及广泛的兼容性赢得了用户的青睐。它不仅满足了工业环境下的严格要求,而且通过环保设计展现了企业的社会责任感。因此,强烈推荐这款产品给寻求高性能、可靠性和易用性的工程师们。

1713723参数

参数
长*宽*高 16mm(长度)*22.5mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1713723厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1713723数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1713723 1713723数据手册

1713723封装设计

查看详情并下载
Symbol
Footprint
3D Model
