1416376

产品分类: 计算机线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数据电缆,VS-OE-OE-93C-100,0,Bus System Cable Polyethylene 4Conductors 22AWG 6.5mm Green Polyurethane 100m
供应商型号: 1416376-ND
供应商: Digi-Key
标准整包数: 1

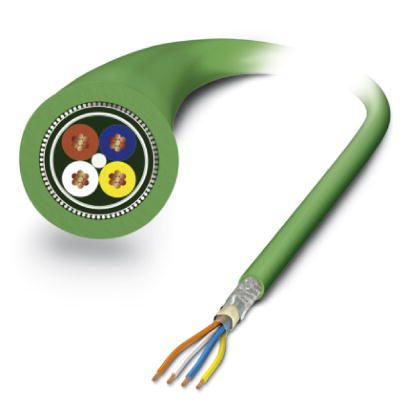

PHOENIX CONTACT 计算机线缆 1416376

1416376概述

    电子元器件产品技术手册:PROFINET CAT5网络电缆

    产品简介


    产品类型:PROFINET CAT5网络电缆
    主要功能:提供高速的数据传输功能,适用于工业自动化领域的网络通信
    应用领域:广泛应用于工业自动化控制系统,尤其适合需要高可靠性和抗干扰性的场合,如工厂自动化系统、机器人控制和生产流水线控制等。

    技术参数


    | 参数 | 值 |

    | 电缆长度 | 100 米 |
    | 导线结构 | 1x4xAWG22/7; SF/TQ |
    | 导体横截面积 | 4x 0.34 mm² |
    | 电缆外径 | 6.5 mm ±0.2 mm |
    | 最小弯曲半径(固定安装) | 5 x D |
    | 最小弯曲半径(活动安装) | 7.5 x D |
    | 拉伸强度 | ≤ 150 N |
    | 信号速度 | 0.66c |
    | 阻燃等级 | IEC 60332-1-2 |
    | 无卤素 | 是 |
    | 工作环境温度(运行) | -40 °C 至 70 °C |
    | 工作环境温度(安装) | -20 °C 至 60 °C |
    | 工作环境温度(存放/运输) | -50 °C 至 70 °C |

    产品特点和优势


    1. 高性能信号传输:符合PROFINET CAT5标准,最高可实现100 Mbps的数据传输速率,确保稳定高效的通信。
    2. 高可靠性:采用铝箔涂层及镀锡铜屏蔽网,具有优良的电磁屏蔽效果,能够有效减少外部干扰。
    3. 抗环境干扰:通过严格的环境适应性测试,可在-50°C至70°C的极端温度下正常工作。
    4. 耐用性强:电缆弯曲次数高达300万次,保证长时间使用下的耐用性。
    5. 环保材料:采用无卤素材料制造,减少对环境的影响。

    应用案例和使用建议


    应用案例:
    此款电缆广泛应用于汽车制造生产线、风电场控制系统等对数据传输要求极高的环境中。例如,在某汽车装配线上,该电缆成功实现了生产机器人的高精度同步控制。
    使用建议:
    - 在安装时应避免将电缆放置于高温、潮湿或者强磁场的环境中,以确保最佳性能。
    - 尽量保持电缆的弯曲半径在规定的范围内,以避免损伤导致数据传输质量下降。
    - 定期检查电缆连接处,确保接触良好,减少信号干扰。

    兼容性和支持


    兼容性:
    此款电缆适用于多种工业自动化控制系统,支持PROFINET和EtherCAT标准,可以方便地与现有的工业网络设备进行集成。
    厂商支持:
    制造商提供了详尽的技术文档和支持服务,对于复杂的应用场景和技术问题,可通过官方渠道获得专业的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查电缆连接部位是否有松动或腐蚀现象;重新调整电缆弯曲半径。 |
    | 电缆外表破损 | 使用专业工具更换受损部分,并确保替换后的电缆符合标准要求。 |
    | 信号传输距离短 | 确认电缆未超过标准规定的最大传输距离;考虑增加中继器以延长传输距离。|

    总结和推荐


    该PROFINET CAT5网络电缆以其卓越的性能、高可靠性和广泛的适用性成为工业自动化领域的重要组成部分。其在恶劣环境下表现出色,适用于严苛的工作条件。鉴于其优秀的特性及良好的兼容性,强烈推荐在需要高可靠性数据传输的工业项目中使用。

1416376参数

参数
328.1' (100.0m)
零件状态 在售
包装方式 散装

1416376厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1416376数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 计算机线缆 PHOENIX CONTACT 1416376 1416376数据手册
