2924854

产品分类: 机架/存储/外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模块安装支架,TC-D37SUB-ADIO16-EX-P-UNI,
供应商型号: Q-2924854
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 机架/存储/外壳 2924854

2924854概述


    产品简介

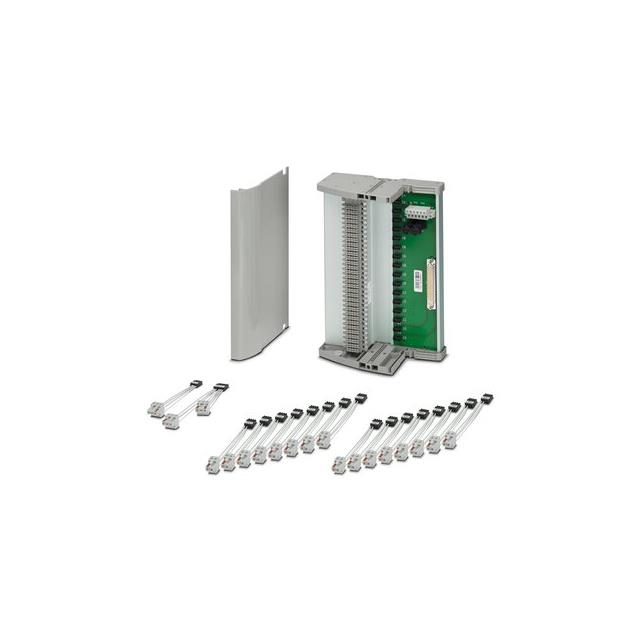

    模块化终端适配器(TC-D37SUB-ADIO16-EX-P-UNI)
    TC-D37SUB-ADIO16-EX-P-UNI是一款通用型的模块化终端适配器,用于连接16个MACX Analog Ex防爆信号调理器到数字或模拟I/O卡。此适配器通过D-SUB 37针接口实现1:1连接,适用于多种工业控制和自动化应用。它具备机械解耦、被动PCB板的特点,提供坚固的铝制外壳,并集成有DIN导轨安装功能。此外,还具备冗余供电功能和监测功能,确保系统的稳定性和可靠性。

    技术参数


    - 电气特性:
    - 最大可承受电流:1A(每信号通道)
    - 额定电压:UN < 30V DC(每信号通道)
    - 额定绝缘电压:50V
    - 额定浪涌电压:0.5kV
    - 输入电压范围:19.2V DC ~ 30V DC
    - 输入电流:≤ 2A
    - 端子连接方式:螺钉连接,导线截面积:刚性0.14mm² ~ 2.5mm²,柔性0.14mm² ~ 2.5mm²
    - 控制器电平:37针D-SUB连接器

    - 尺寸与材料:
    - 尺寸:宽242mm,高170mm,深159.5mm
    - 材质:灰色(RAL 7042),UL 94 V0阻燃等级

    - 环境条件:
    - 工作温度范围:-20°C ~ +60°C
    - 存储/运输温度范围:-40°C ~ +80°C
    - 湿度范围:5% ~ 95%(非冷凝)

    产品特点和优势


    - 机械解耦:被动PCB设计确保系统间的机械隔离,提高抗干扰能力。
    - 结构坚固:铝合金外壳不仅强度高,还能提供良好的散热效果。
    - 冗余供电:通过单独的DIN导轨模块实现冗余供电,提升了系统的可靠性和安全性。
    - 易于安装:集成DIN导轨安装功能,便于快速安装和维护。
    - LED状态显示:配备1个红色LED(故障指示)和2个绿色LED(电源指示),便于实时监控系统状态。

    应用案例和使用建议


    应用案例
    该适配器主要用于工业自动化和过程控制领域,特别是在需要连接防爆信号调理器的场合。例如,在化工厂中,它可以通过将多个MACX Analog Ex信号调理器连接到数字或模拟I/O卡,实现对多种传感器信号的集中处理和传输。
    使用建议
    - 在安装前请务必阅读相关的安装指南和操作规范。
    - 考虑到系统的冗余性需求,建议选择符合特定安全标准的电源模块。
    - 安装过程中要确保所有连接器牢固且正确无误,避免短路或接触不良的情况发生。

    兼容性和支持


    该适配器具有广泛的兼容性,可与各种标准的数字和模拟I/O卡配合使用。厂商提供了详尽的技术文档和支持服务,用户可通过官方网站获取最新的产品信息和技术支持资料。

    常见问题与解决方案


    - 问题1:如何检查系统的供电情况?
    - 解决方案:通过观察适配器上的两个绿色LED灯(PWR1和PWR2)的状态来判断系统是否正常供电。

    - 问题2:在安装过程中出现信号中断现象怎么办?
    - 解决方案:首先检查所有接线是否正确连接,确保没有松动或虚接的现象;其次确认信号调理器的参数设置是否正确。

    总结和推荐


    综上所述,TC-D37SUB-ADIO16-EX-P-UNI是一款高效可靠的模块化终端适配器,具备强大的电气特性和优异的环境适应性。无论是从技术参数还是实际应用角度来看,都显示出较高的实用价值。因此,我们强烈推荐在工业自动化和过程控制系统中使用此产品。

2924854参数

参数
长*宽*高 242mm(宽度)
零件状态 在售
包装方式 散装
