1419111

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT

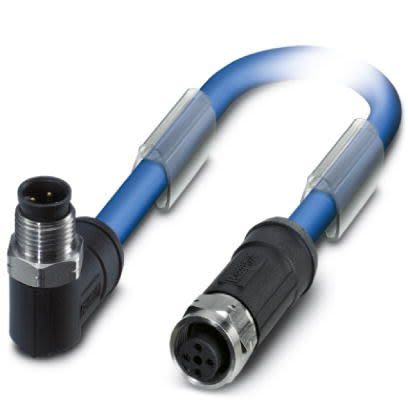

产品描述: Phoenix Contact 总线电缆, 3芯, M12转M12
供应商型号: 2561844
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1419111

1419111概述

    # 电子元器件产品技术手册:Bus System Cable

    产品简介


    本手册介绍了Phoenix Contact的Bus System Cable(型号:SAC-3P-M12MR/0.5-961/M12FS VA),产品类型为总线系统电缆。主要用于PROFIBUS PA通信协议环境下的连接,适用于工业自动化领域,尤其在具有本质安全保护的电路中表现出色。

    技术参数


    尺寸和环境条件
    - 电缆长度: 0.5米
    - 自由导体端剥皮长度: 50毫米
    - 操作温度范围(插头/插座): -25°C 到 90°C
    - 防护等级: IP65/IP67/IP68/IP69K
    电气性能
    - 额定电流: 4安培(40°C时)
    - 额定电压: 60伏特
    - 接触电阻: ≤5毫欧姆
    - 浪涌电压类别: II类
    - 污染程度: 3级
    - 扭力: 0.4牛米(M12连接器)
    材料和结构
    - 芯线材料: 锡镀铜
    - 接触面材料: 镍/金
    - 接触载体材料: TPU GF
    - 绝缘材料: PVC(信号线)
    - 外护套颜色: 蓝色RAL 5015
    缆线结构
    - 电缆类型: Foundation/PROFIBUS PA
    - 芯线结构: 2x AWG18/7 + 1x AWG20/7
    - 芯线截面积: 2x 0.75平方毫米(信号线),1x 0.5平方毫米(接地线)
    - 绝缘厚度: 0.5毫米(芯线绝缘)
    - 外护套厚度: 1毫米
    - 信号速度: 0.66c
    - 工作电容: 148 nF(芯-屏蔽)
    - 标称电压: 300伏特
    特殊属性
    - UL标准: PLTC-ER 和 ITC
    - 耐火性: UL 1685 (CSA FT 4)
    - 弯曲半径: 固定安装最小弯曲半径75毫米
    - 重量: 每公里56.552千克

    产品特点和优势


    - 多功能性: 专为PROFIBUS PA协议设计,广泛应用于工业自动化环境中。
    - 高可靠性: 具有高防护等级和低接触电阻,确保长期稳定运行。
    - 安全性: 符合EN 60079-14标准,适合用于需要本质安全保护的应用场景。
    - 耐用性: 采用优质材料制造,支持≥100次插入/拔出循环,延长使用寿命。

    应用案例和使用建议


    - 应用场景: 工业自动化中的信号传输,特别是在爆炸危险区域(Ex区域)内。
    - 使用建议: 在安装过程中需注意正确的剥皮长度和接线顺序,以确保最佳性能。在使用环境中建议使用适当的固定装置,避免电缆过度弯曲导致损坏。

    兼容性和支持


    - 兼容性: 适用于与PROFIBUS PA系统相关的其他设备和组件。
    - 支持和维护: 请联系制造商获取进一步的技术支持和维护服务。

    常见问题与解决方案


    - 问题: 电缆在使用过程中接触不良。
    - 解决方案: 确保正确安装,检查电缆剥皮长度和接触面清洁度。
    - 问题: 额定电流超出限制。
    - 解决方案: 使用前确认具体应用中的电流需求,必要时可考虑使用更高电流版本的电缆。


    总结和推荐


    总体而言,这款Bus System Cable具备高可靠性、良好的环境适应性和出色的安全性能,特别适用于需要本质安全保护的工业自动化应用场景。其多功能性和耐用性使其成为此类环境中不可或缺的组件。对于寻求高性能和安全性的项目,强烈推荐使用该产品。

1419111参数

参数
长*宽*高 500mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1419111厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1419111数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1419111 1419111数据手册

1419111封装设计

查看详情并下载
Symbol
Footprint
3D Model
