3273326

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: Conn Distribution Terminal Block 18 POS Spring Clamp DIN Rail/Panel Mount 24A
供应商型号: 651-3273326
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-专用 3273326

3273326概述

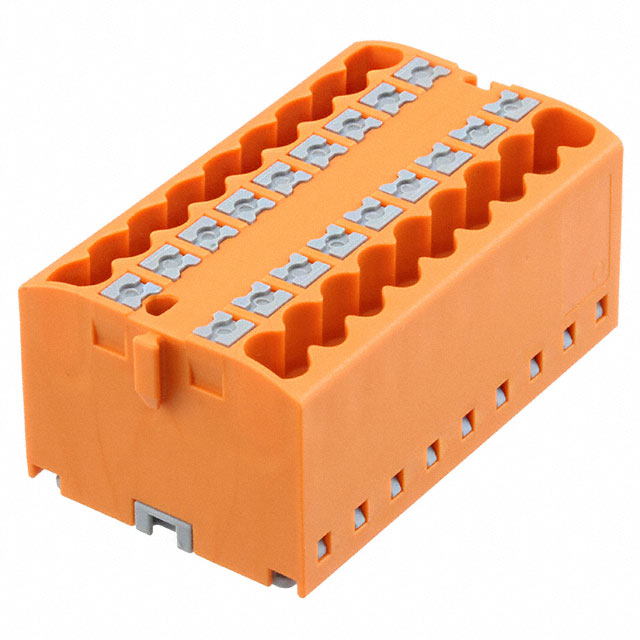

    Phoenix Contact PTFIX 18X2,5 OG 分布式接线端子技术手册

    1. 产品简介


    Phoenix Contact 的 PTFIX 18X2,5 OG 是一款高性能的分布式接线端子,专为工业自动化系统设计。这种基本型接线端子可以相互之间通过导电轴进行桥接,以实现电路连接。端子采用了免工具Push-in直连连接技术,显著提高了安装效率。该产品广泛应用于需要高效连接和可靠保护的应用场景,如电力分配系统、轨道交通及各种自动化设备。

    2. 技术参数


    - 额定电压: 450 V(最大500 V)
    - 额定电流: 24 A(最高可达32 A)
    - 连接方式: Push-in连接
    - 连接数: 18个连接点
    - 适用导线截面: 固体导线 0.14 mm² 至 4 mm²,柔性导线 0.14 mm² 至 2.5 mm²
    - 导线AWG: 26至12
    - 尺寸: 宽度46.9 mm,长度28.6 mm,高度21.7 mm
    - 颜色: 橙色
    - 绝缘材料: PA
    - 耐火等级: UL 94 V0
    - 防爆认证: CSA、UL、cUL、IECEE CB Scheme、VDE、EAC、cULus 认证

    3. 产品特点和优势


    - 节省时间: 直接安装无需手动桥接,可节省高达80%的时间。
    - 便捷安装: Push-in直连连接技术,无需工具即可完成安装。
    - 清晰标识: 提供多种颜色选择,便于识别不同电路。
    - 灵活应用: 支持DIN导轨安装、直接安装或粘贴安装。
    - 节省空间: 可横向安装,最多可节省50%的DIN导轨空间。

    4. 应用案例和使用建议


    - 铁路车辆: 在铁路车辆的电力分配系统中,PTFIX 18X2,5 OG 可用于连接各种传感器和执行机构。建议使用带有塑料套管的端子,以提高机械稳定性。
    - 工厂自动化: 在自动化生产线中,PTFIX 18X2,5 OG 可作为中间接线端子,连接PLC控制器与现场设备。建议在安装前进行详细检查,确保连接正确无误。

    5. 兼容性和支持


    PTFIX 18X2,5 OG 适用于标准的DIN导轨安装,可与多种电子元件和设备无缝集成。制造商提供了详尽的技术文档和支持服务,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    - 问题: 连接导线时出现接触不良。
    - 解决方案: 确保导线剥皮长度正确,且插入到位。
    - 问题: 导电轴无法正常桥接。
    - 解决方案: 检查导电轴是否安装正确,确保每个端子都牢固安装。
    - 问题: 需要更换某一连接点。
    - 解决方案: 使用专用工具小心拆除原有端子,并按照说明安装新的端子。

    7. 总结和推荐


    PTFIX 18X2,5 OG 是一款非常实用的分布式接线端子,具有高效连接、节省时间和空间的优点。它在多个领域都有广泛应用,特别是对于那些需要高可靠性和稳定性的场合。考虑到其丰富的认证和广泛的兼容性,我们强烈推荐该产品给需要高性能接线端子的用户。
    注:上述数据源自Phoenix Contact官方网站提供的PDF文档。

3273326参数

参数
长*宽*高 28.19mm*46.5mm*21.2mm
安装方式 直接安装
零件状态 在售
包装方式 散装

3273326厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273326数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3273326 3273326数据手册

3273326封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.05 ¥ 68.0225
5+ $ 7.48 ¥ 63.206
8+ $ 7.205 ¥ 60.8823
24+ $ 6.7608 ¥ 57.1288
56+ $ 6.5016 ¥ 54.9385
104+ $ 6.1668 ¥ 52.1095
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.02
