1622317

产品分类: 其他电源配件
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: ET-3294685
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他电源配件 1622317

1622317概述

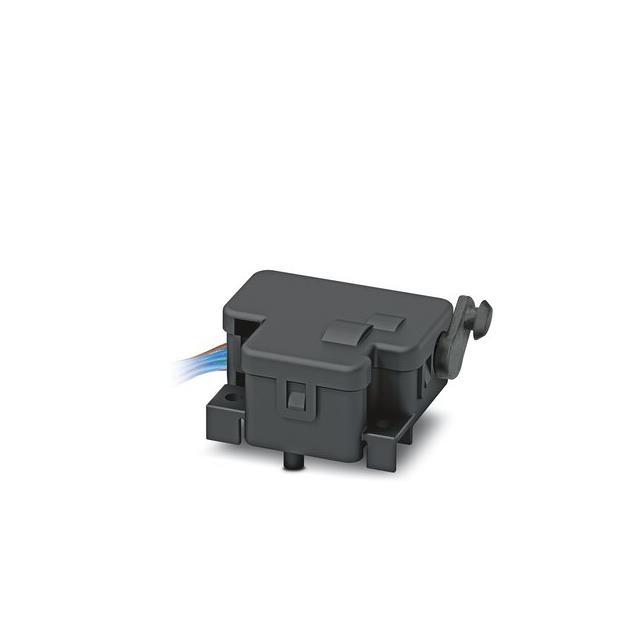

    # 产品概述及技术手册解析:EV-T2M3S-E-LOCK24V锁紧机构

    1. 产品简介


    产品类型
    EV-T2M3S-E-LOCK24V是一种专为充电基础设施插座设计的锁紧机构。该组件主要用于电动汽车(EV)的充电过程中,以确保充电插头在插入后能够稳固锁定,从而保证安全可靠的连接。
    主要功能
    - 锁定插头在充电过程中的位置,防止意外松脱。
    - 支持手动紧急释放,确保在发生故障时可以迅速解锁。
    - 符合行业标准,包括IEC 61851-1等,确保广泛应用的适用性。
    应用领域
    - 电动汽车充电桩
    - 工业自动化设备
    - 智能电网系统
    - 车辆充电站

    2. 技术参数


    | 参数 | 描述 |

    | 产品类型 | 锁紧机构 |
    | 电压 | 24 V |
    | 插针数 | 4个 |
    | 供电范围 | 22 V ... 26 V |
    | 最大电机电流 | 0.05 A |
    | 反向电流 | 最大0.5 A |
    | 最大负载循环次数 | 大于10,000次 |
    | 锁定检测最大电压 | 30 V |
    | 电缆长度 | 0.5米 |
    | 电缆结构 | 4 x 0.5 mm² 单芯线 |
    | 环境温度 | -30°C ... 50°C |

    3. 产品特点和优势


    - 集成互锁:在充电过程中提供自动锁定机制,确保插头稳固无误。
    - 应急解锁功能:设计了紧急解锁功能,方便在出现故障时快速解锁。
    - 高标准生产:严格按照IATF 16949汽车标准和ISO 9001质量管理体系生产,确保产品质量。
    - 统一安装空间:统一且紧凑的设计使得安装更加便捷,节省空间。

    4. 应用案例和使用建议


    应用案例
    - 充电站的日常使用,确保插头在恶劣环境中也能保持稳固连接。
    - 工业自动化设备中作为固定连接部件,提高系统的可靠性。
    使用建议
    - 在寒冷和高温环境下使用时,请确保连接部位适当防护,避免因温度波动导致性能下降。
    - 定期检查插针和电缆状态,确保无损坏或老化现象。

    5. 兼容性和支持


    - 兼容性:与CHARX connect modular和CHARX connect basic兼容(后者需额外购买配件),支持Type 2标准。
    - 厂商支持:如需技术支持,可访问官方网站并联系客户服务部门。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常锁定 | 检查插针是否有损坏或接触不良现象。 |
    | 电源指示灯不亮 | 确认供电电压是否在规定范围内。 |
    | 紧急解锁失灵 | 尝试手动操作,若无效请参考产品手册或联系技术支持。|

    7. 总结和推荐


    总体评价
    EV-T2M3S-E-LOCK24V是一款高性能的锁紧机构,具有出色的稳定性和可靠性。它不仅满足行业标准,而且设计紧凑,易于安装和维护。
    推荐
    鉴于其强大的功能和广泛的应用场景,强烈推荐给需要在高压充电环境中确保连接可靠性的用户。无论是用于工业自动化还是电动汽车充电站,这款产品都能为用户提供稳定高效的解决方案。
