2908219

产品分类: 电路保护配件
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 2908219
供应商: Master
标准整包数: 1

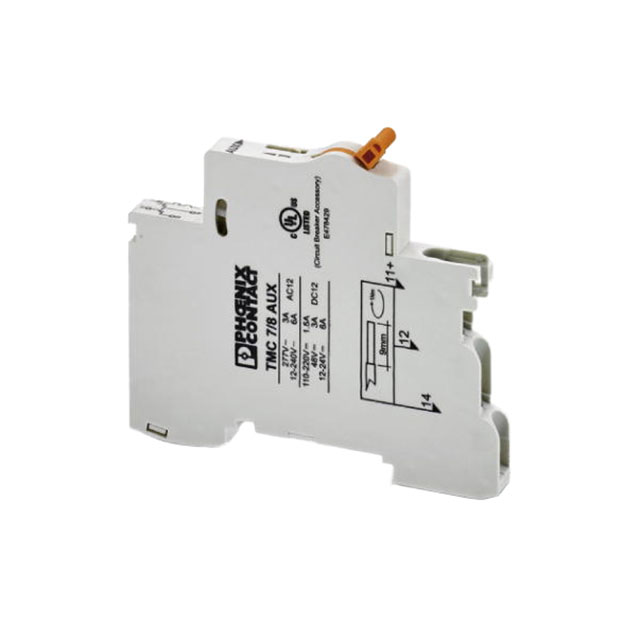

PHOENIX CONTACT 电路保护配件 2908219

2908219概述

    TMC 8... 系列微型断路器技术手册

    1. 产品简介


    TMC 8... 系列微型断路器(MCB)是通过 UL 489 认证的产品,提供了支路过载和短路保护。该系列断路器具有10kAIC的分断能力,适用于高达277/480V AC和125V DC的应用环境。断路器有1极、2极和3极配置,可选择B、C、D三种脱扣曲线选项。
    - 产品类型: 微型断路器(MCB)
    - 主要功能: 过载和短路保护
    - 应用领域: 适用于广泛的工业和商业应用,例如保护电缆、电机、发电机和变压器、晶闸管、硅整流器、计算机及外围设备、工业过程控制系统、电信设备和电源供应装置。

    2. 技术参数


    TMC 8... 系列微型断路器的技术参数如下:
    | 参数 | 描述 |

    | 分断能力 | 10 kAIC @ 277/480 V AC 和 125 V DC |
    | 工作电压 | 277/480 V AC 和 125 V DC |
    | 电流范围 | 1A 到 63A |
    | 脱扣曲线 | B、C、D 曲线选项 |
    | 极数 | 1极、2极和3极 |
    | 外形尺寸 | 每极17.6mm 宽 |
    | 安装方式 | 安装在35mm NS35导轨上 |
    电气特性
    - 额定电压: 277/480 V AC,125 V DC
    - 分断能力: 10 kAIC
    - 工作温度范围: -25°C 至 +70°C (根据具体型号)
    - 使用寿命: 根据应用不同而异,一般可达数千次操作

    3. 产品特点和优势


    TMC 8... 系列微型断路器具备以下特点和优势:
    - 广泛的应用范围: 适用于各种工业和商业应用,能够有效保护各种负载。
    - 可靠的分断能力: 10 kAIC 的分断能力确保在发生故障时能够迅速切断电流,保障系统安全。
    - 多种配置和曲线选项: 可以根据不同的应用需求选择合适的配置和脱扣曲线。
    - 易于安装: 采用标准35mm导轨安装方式,方便快捷。
    - 广泛的认证: 通过UL 489、TÜV和CE认证,保证了产品质量和安全性。

    4. 应用案例和使用建议


    应用案例
    - 保护电缆和电线: TMC 8... 系列可以用于保护各类电缆和电线,防止过载和短路造成的损坏。
    - 电机保护: 适用于保护工业和商业场所使用的各种电机设备。
    - 工业控制系统: 用于保护工业自动化系统中的各种控制设备。
    - 电信设备: 适用于电信网络设备的过载和短路保护。
    - 电源供应: 可用于保护各类电源供应装置,如UPS和直流电源。
    使用建议
    - 选择正确的配置和曲线: 根据具体应用的负载情况选择适当的电流范围和脱扣曲线。
    - 定期检查和维护: 定期检查断路器的工作状态,确保其在最佳条件下运行。
    - 注意环境因素: 在高湿度或高温环境下使用时应注意防护措施,确保断路器的正常工作。

    5. 兼容性和支持


    兼容性
    - TMC 8... 系列断路器与其他标准35mm导轨上的电子元器件和设备具有良好的兼容性。
    - 支持多种配件,如辅助接触器、报警接触器、分励脱扣器和母排等。
    厂商支持
    - 提供详细的安装和维护指南,帮助客户正确安装和使用断路器。
    - 提供专业的技术支持服务,解答客户在使用过程中遇到的各种问题。
    - 提供保修服务,确保客户的利益。

    6. 常见问题与解决方案



    常见问题与解决方案


    - 问题: 断路器频繁跳闸
    - 解决方法: 检查负载是否超负荷,必要时更换更高容量的断路器。
    - 问题: 分断能力不足导致故障
    - 解决方法: 确认使用环境中电流需求是否超出断路器的分断能力范围。
    - 问题: 断路器动作后无法自动复位
    - 解决方法: 检查是否有未解决的过载或短路情况,排除后手动复位断路器。

    7. 总结和推荐


    综合评估
    TMC 8... 系列微型断路器以其广泛的应用范围、可靠的分断能力和多种配置选项,成为市场上非常受欢迎的选择。它不仅适用于工业应用,也适用于商业和住宅项目。产品设计紧凑、安装简便,且具备完善的认证体系,充分满足了用户对安全性和可靠性的要求。
    推荐
    强烈推荐使用TMC 8... 系列微型断路器,特别是对于需要保护重要设备和系统的应用场合。其出色的性能和可靠性将为您的项目提供强有力的支持。

2908219参数

参数
长*宽*高 9mm(宽度)*85.8mm(高度)
安装方式 DIN导轨安装,磁性安装
零件状态 在售
包装方式 盒装

2908219厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908219数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护配件 PHOENIX CONTACT 2908219 2908219数据手册

2908219封装设计

查看详情并下载
Symbol
Footprint
3D Model
