2770011

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,双层接线端子,UKK3,菲尼克斯 导轨式接线端子排, UKK 3系列, 双层, 灰色, 螺钉端接, 24A
供应商型号: Q-2770011
供应商: 国内现货
标准整包数: 50

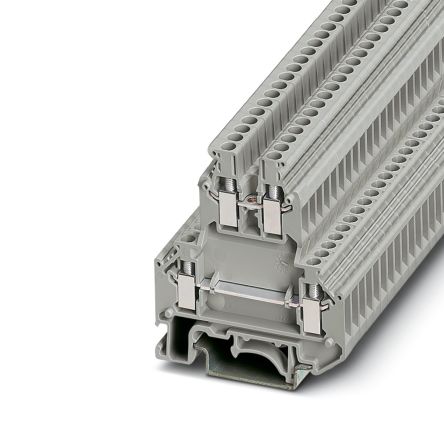

PHOENIX CONTACT 端子 - 电线接头端子 2770011

2770011概述

    # UKK 3 双层端子块产品技术手册

    产品简介


    UKK 3 双层终端块是一种工业用多层连接端子块,专为需要高效电气连接的场合设计。它适用于各种电气控制柜和自动化设备,提供强大的连接能力和良好的绝缘性能。产品设计以耐用、安全和易维护为核心理念,广泛应用于工业控制、自动化系统以及铁路运输等领域。
    产品类型及主要功能
    - 类型:多层终端块
    - 主要功能:为导线提供稳定、可靠的电气连接
    - 应用领域:工业控制柜、配电箱、自动化设备、轨道交通装备等

    技术参数


    以下是UKK 3双层终端块的关键技术规格:
    | 参数类别 | 规格 |

    | 额定电压(UN) | 500V |
    | 额定电流(IN) | 24A(最大负载电流可达32A) |
    | 导线横截面积 | 固体:0.2 mm² - 4 mm²;柔性:0.2 mm² - 2.5 mm² |
    | 连接方式 | 螺钉紧固 |
    | 紧固扭矩 | 0.5 - 0.6 Nm |
    | 绝缘材料 | PA,阻燃等级V0 |
    | 工作温度范围 | 操作温度:-60°C 至 110°C |
    | 存储温度范围 | -25°C 至 60°C(短时最高70°C) |

    产品特点和优势


    UKK 3双层终端块的独特功能使其在市场上具有显著的竞争优势:
    1. 双重层设计:支持上下两层导线连接,节省空间且提高布线效率。
    2. 高可靠性:通过严格的机械强度和电气测试,确保长期可靠运行。
    3. 耐火性能:满足EN 45545标准要求,适合严苛的工业环境。
    4. 灵活适用性:支持多种导线尺寸和连接方式,适用于不同场景需求。
    5. 环境友好:符合欧盟RoHS和REACH环保法规。

    应用案例和使用建议


    应用案例
    - 工业控制柜:UKK 3可作为电路连接的主要部件,简化复杂的配线过程。
    - 铁路车辆设备:凭借其优良的防火性能,常用于铁路车辆内部的配电系统。
    - 自动化设备:在机器人控制器和变频器等设备中提供稳定的电力传输。
    使用建议
    1. 在选择导线时,需确保导线直径与额定值匹配,避免过载现象。
    2. 定期检查紧固件的松动情况,必要时进行调整。
    3. 对于频繁振动的环境,可以考虑额外的防震措施。

    兼容性和支持


    UKK 3双层终端块支持多种安装类型,如DIN导轨(NS 35/7.5、NS 35/15、NS 32)。制造商提供全面的技术支持,包括安装指导、故障排查等服务。此外,用户可通过官网下载相关认证文件和文档资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 检查并调整紧固扭矩至指定范围 |
    | 温度过高 | 检查周围环境温度并优化散热措施 |
    | 接触不良 | 清理连接点表面并重新安装 |

    总结和推荐


    UKK 3双层终端块是一款性能卓越、设计精良的产品,特别适合对安全性要求较高的工业应用。其强大的电气特性和广泛的适用范围使其成为众多工程师的理想选择。综合来看,我们强烈推荐这款产品给需要高性能连接解决方案的专业人士。
    如果您正在寻找一款耐用、安全且高效的终端块产品,UKK 3无疑是最佳选择之一!

2770011参数

参数
长*宽*高 56mm*5.2mm*67mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

2770011厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2770011数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 2770011 2770011数据手册

2770011封装设计

查看详情并下载
Symbol
Footprint
3D Model
