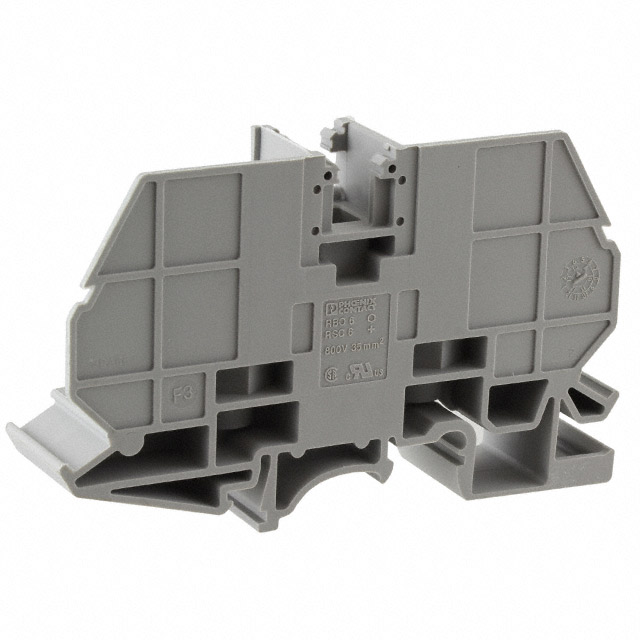

3075870

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,螺栓接线端子,RSC6,菲尼克斯 端子排, RSC 6系列, 单层, 灰色, 栓端接
供应商型号: Q-3075870
供应商: 国内现货
标准整包数: 40
PHOENIX CONTACT 端子 - 电线接头端子 3075870

3075870概述

    Bolt Connection Terminal Block RSC 6 - 技术手册

    1. 产品简介


    产品类型:Bolt Connection Terminal Block(螺栓连接接线端子)
    主要功能:通过螺栓连接方式实现电路导通,适用于工业控制设备中的电源线连接。
    应用领域:广泛应用于自动化控制系统、楼宇自控系统、配电柜等场合,特别是在需要高可靠性的电力传输场合。

    2. 技术参数


    - 连接方式:螺栓连接
    - 适用导体截面:实心导体2.5至35 mm²;绞合导体2.5至35 mm²;AWG:12至2
    - 额定电流:125 A
    - 额定电压:800 V
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 污染等级:3
    - 耐受冲击电压:8 kV
    - 温度指数:130°C
    - 宽度:17 mm
    - 长度:80.8 mm
    - 高度:48.6 mm
    - 紧固扭矩:3.2 Nm至3.7 Nm

    3. 产品特点和优势


    - 易用性:便于分组安装,可在控制箱中直接安装使用。
    - 可靠性:具有良好的机械稳定性和电气性能,能够承受高温和振动。
    - 安全性:符合IEC 60947-7-1标准,UL、cUL和GOST认证确保产品在各种环境下的安全运行。
    - 耐久性:具备良好的耐热性和抗冲击能力,适用于恶劣的工业环境。

    4. 应用案例和使用建议


    应用场景:
    - 在自动化生产线中作为电力传输的关键部件,保证高效稳定的能源供应。
    - 在楼宇自控系统中用于监控和管理各类传感器和执行器的连接。
    使用建议:
    - 安装时需确保紧固扭矩符合要求,以保证连接的可靠性。
    - 使用过程中定期检查和维护,确保接点良好接触,避免因过热导致的故障。

    5. 兼容性和支持


    - 兼容性:该产品可直接安装在NS 35/7.5、NS 35/15和NS 32标准DIN导轨上。
    - 支持:制造商提供详尽的技术文档和售后服务,以确保用户能顺利使用产品并解决可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何选择合适的导体截面?
    - A: 参考产品手册中的技术参数,根据实际电流需求选择合适截面的导体。
    - Q: 紧固扭矩如何设定?
    - A: 按照产品手册中的建议值(3.2 Nm至3.7 Nm),使用适当的工具进行紧固。
    - Q: 如何确保长期稳定运行?
    - A: 定期进行检查和维护,确保连接部位清洁且紧固良好,避免灰尘和氧化造成的影响。

    7. 总结和推荐


    综合评估:RSC 6螺栓连接接线端子以其出色的电气性能和可靠性,在工业控制和自动化领域表现优异。该产品不仅具备严格的测试认证,还拥有多种配件以满足不同的安装需求。
    推荐使用:对于需要高可靠性和稳定性的应用场景,RSC 6是一个非常值得考虑的选择。它不仅可以有效提高系统的稳定性,还能简化安装和维护流程。

3075870参数

参数
长*宽*高 80.8mm(长度)*17mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3075870厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3075870数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3075870 3075870数据手册

3075870封装设计

查看详情并下载
Symbol
Footprint
3D Model
