1715776

厂牌: PHOENIX CONTACT

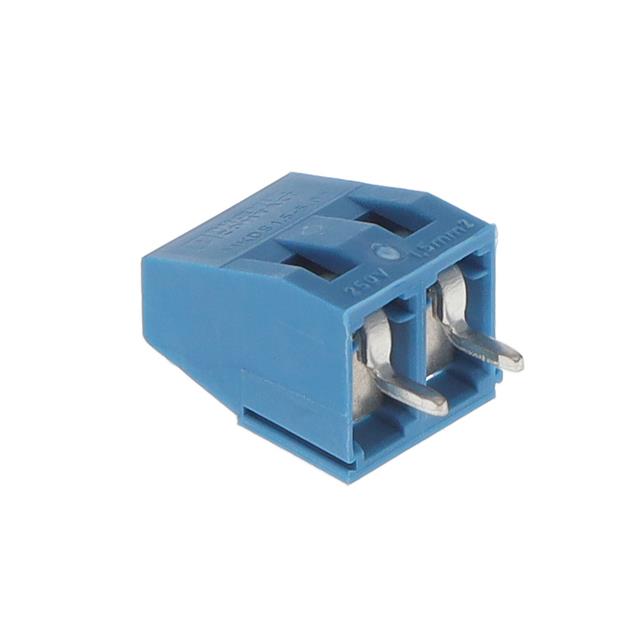

产品描述: 菲尼克斯,MKDS1,5/2-5,08BU,PCB端子,
供应商型号: JS-1715776
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1715776

1715776概述

    MKDS 1.5/2-5.08 BU PCB Terminal Block 技术手册

    1. 产品简介


    MKDS 1.5/2-5.08 BU 是一款高可靠性的印刷电路板(PCB)端子块,适用于各种工业应用。该产品主要用于连接导线和印刷电路板,具有两个接线位置。主要功能是实现电路的稳定连接和电能传输。它广泛应用于自动化控制、通信设备、仪器仪表等领域。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流 | 17.5 A |
    | 额定电压 | 400 V |
    | 跨距 | 5.08 mm |
    | 接线位置数量 | 2 |
    | 连接方式 | 螺钉连接 |
    | 安装方式 | 焊接 |
    | 导线/PCB连接方向 | 0° |
    | 色彩 | 蓝色 |
    | 尺寸 | 长度:9.8 mm
    高度:13.8 mm
    跨距:5.08 mm
    引脚尺寸:0.9 x 0.9 mm |
    | 最大紧固力矩 | 0.6 Nm |
    | 最小紧固力矩 | 0.5 Nm |
    | 导体横截面积 | 实心导体最小 0.14 mm²,最大 2.5 mm²
    绞合导体最小 0.14 mm²,最大 1.5 mm² |

    3. 产品特点和优势


    MKDS 1.5/2-5.08 BU 具备如下独特功能和优势:
    - 可靠的螺钉连接:确保导线和印刷电路板之间的长期稳定连接。
    - 兼容性强:适用于不同类型的导体,包括实心导体和绞合导体。
    - 高电气耐压:可承受高达 4 kV 的瞬态过电压。
    - 多样化的颜色选择:方便根据需求选择合适的产品颜色,便于识别和区分。

    4. 应用案例和使用建议


    - 自动化控制系统:在工业自动化控制系统中,该产品常用于连接传感器、执行器及控制器,保证系统的可靠运行。
    - 通信设备:在通信设备中,通过该产品可以实现高效的电路连接,提高设备的稳定性和可靠性。
    - 仪器仪表:在测量仪器仪表的应用中,MKDS 1.5/2-5.08 BU 可以提供精确的电气连接,确保数据采集的准确性。
    使用建议:
    - 在安装过程中,确保紧固力矩在 0.5 Nm 到 0.6 Nm 之间,避免过紧或过松导致连接不稳。
    - 对于高电流场合,建议使用实心导体进行连接,确保连接的安全性和稳定性。

    5. 兼容性和支持


    - 兼容性:该产品可与多种标准的印刷电路板配合使用,且与不同导体规格兼容。
    - 支持和维护:制造商提供全面的技术支持和服务,包括安装指导、故障排查等,以确保客户能够高效地使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查紧固力矩是否符合要求 |
    | 无法实现预期电流传输 | 检查导体横截面积是否符合规格 |
    | 端子块损坏 | 更换新的端子块 |

    7. 总结和推荐


    MKDS 1.5/2-5.08 BU PCB 终端块是一款高度可靠的电子产品,具备优良的电气特性和广泛的适用范围。其高电气耐压和稳固的连接性能使其成为自动化控制系统、通信设备和仪器仪表的理想选择。我们强烈推荐使用此产品,以确保系统和设备的稳定运行。

1715776参数

参数
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1715776厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1715776数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1715776 1715776数据手册

1715776封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.248
库存: 53
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 62.4
