1407486

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,网络电缆,NBC-M12MSX/10,0-94F/M12MSX,
供应商型号: 277-16442-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1407486

1407486概述


    产品简介

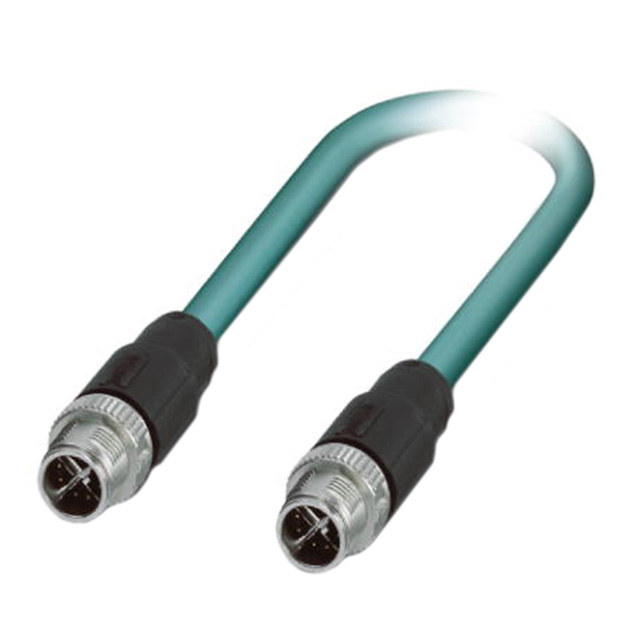

    产品名称:网络电缆 NBC-MSX/10,0-94F/MSX SCO
    产品类型:以太网CAT6A (10 Gbps) 和 CC-Link IE CAT6A (10 Gbps) 网络电缆
    主要功能:提供高速数据传输,具备屏蔽功能,适用于工业自动化等领域。
    应用领域:广泛应用于工业控制、工厂自动化、智能楼宇系统及数据中心等领域。

    技术参数


    - 长度:10 米
    - 防护等级:IP65/67
    - 工作温度范围:-25°C 到 90°C(连接器)
    - 额定电流:0.5 A
    - 额定电压:48 V AC, 60 V DC
    - 位置数:8 位
    - 信号类型:以太网 CAT6A, 10 Gbps;CC-Link IE CAT6A, 10 Gbps
    - 绝缘电阻:≥ 100 MΩ
    - 插入/拔出次数:≥ 100 次
    - 扭矩:0.4 Nm
    - 最大弯曲半径:固定安装 4D;柔性安装 8D
    - 电缆结构:4x2xAWG26/7;S/FTP
    - 信号线直径:0.16 mm
    - 外护套材料:PUR
    - 外护套颜色:水蓝色RAL 5021
    - 认证:UL AWM Style 20963 (80°C/30 V)

    产品特点和优势


    - 高速传输:支持10 Gbps的数据传输速率,适用于高性能网络需求。
    - 抗干扰能力强:采用S/FTP屏蔽技术,显著减少电磁干扰。
    - 广泛适用性:具备IP65/IP67防护等级,适用于各种恶劣环境。
    - 机械耐用性:插拔次数可达100次以上,且具有较高的耐弯曲性能。
    - 标准符合性:遵循IEC 61076-2-109和UL AWM Style 20963标准。

    应用案例和使用建议


    应用案例:本电缆常用于工业自动化系统,如生产线上的传感器和控制器之间的通信。此外,在数据中心和智能楼宇系统中也有广泛应用。
    使用建议:
    - 在复杂电磁环境中使用时,确保接地良好以提升抗干扰能力。
    - 在高湿度环境下使用时,注意保持适当的干燥条件。
    - 布线时尽量避免锐利物体的刮擦,以延长使用寿命。

    兼容性和支持


    - 兼容性:本电缆与各种M12 SPEEDCON插头兼容,适合多种类型的工业连接器。
    - 技术支持:制造商提供详尽的技术文档和客户支持服务,包括安装指导和故障排除指南。

    常见问题与解决方案


    - 问题1:电缆弯曲半径过小导致损坏。
    - 解决方案:确保电缆弯曲半径符合最小要求,即固定安装4D,柔性安装8D。
    - 问题2:电缆连接不稳定。
    - 解决方案:检查连接器扭矩是否达到0.4Nm,确保接头紧固到位。
    - 问题3:信号传输质量差。
    - 解决方案:检查电缆是否受潮或破损,确保正确的接地处理。

    总结和推荐


    综上所述,NBC-MSX/10,0-94F/MSX SCO 网络电缆是一款设计精良、性能优越的产品,特别适合于工业自动化领域。其优异的电气特性和机械稳定性使其成为工业网络连接的理想选择。建议在对传输速度和抗干扰能力有较高要求的应用场合中选用此款电缆。

1407486参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1407486厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1407486数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1407486 1407486数据手册

1407486封装设计

查看详情并下载
Symbol
Footprint
3D Model
