1694389

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SAC-4P-M12MS/10,0-PURSH,传感器/执行器电缆,Phoenix Contact 传感器执行器电缆, SAC-3P系列, 4芯, M12
供应商型号: 8595632
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1694389

1694389概述

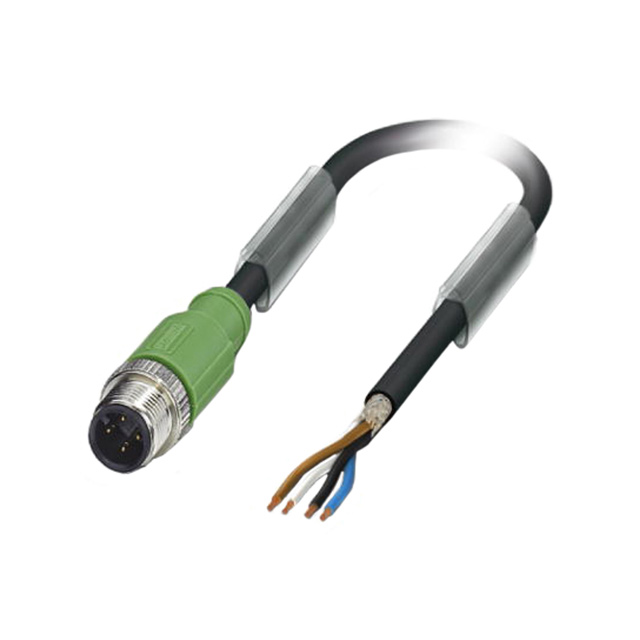

    # Phoenix Contact SAC-4P-M12MS/10,0-PUR SH Sensor/Actuator Cable 技术手册

    产品简介


    基本描述
    Phoenix Contact的SAC-4P-M12MS/10,0-PUR SH是一款专为工业自动化和控制系统设计的传感器/执行器电缆。该电缆采用M12连接器,A编码,四线设计,旨在实现安全、可靠的信号传输。
    主要功能
    - 多位置连接:四位置设计,适合多种传感器和执行器的连接需求。
    - 安全测试:每件产品在出厂前均经过100%电气测试,确保品质。
    - 坚固耐用:采用环保的卤素-free PUR材料,提供出色的机械性能和抗腐蚀性。

    应用领域
    广泛应用于工业自动化、机器人控制、工业网络和工厂自动化系统中。

    技术参数


    电气特性
    - 额定电压:48 V AC,60 V DC
    - 额定电流:4 A(40°C时)
    - 接触电阻:≤58 Ω/km(20°C时)
    - 绝缘电阻:≥100 GΩkm(20°C时)
    - 波阻抗:≥62 Ω(f=10 MHz)
    - 芯线直径:包括绝缘层,1.27 mm ±0.02 mm
    - 导体横截面积:4 x 0.34 mm²
    - 电缆容量:≤80 pF/m(导体-导体),≤135 pF/m(导体-屏蔽)
    环境条件
    - 工作温度范围:固定安装时为-40°C至80°C,柔性安装时为-25°C至80°C
    - 防护等级:IP65/IP67
    - 弯曲半径:固定安装时为5xD,柔性安装时为10xD
    物理特性
    - 材料:护套材料为低烟无卤(Li9Y-V1-C-V1-11Y),内导体绝缘材料为PP。
    - 重量:约36 kg/km
    - 长度:10米
    - 颜色:黑色灰色RAL 7021

    产品特点和优势


    独特功能
    - 可靠性和安全性:每件产品在出厂前均经过100%电气测试,确保可靠的安全性。
    - 环境友好:采用卤素-free材料,符合中国RoHS标准,环保且无有害物质。
    - 抗干扰能力强:全屏蔽设计,提供360°电磁干扰保护,适用于各种恶劣环境。
    市场竞争力
    - 多功能性:适用于多种传感器和执行器,广泛应用于工业自动化领域。
    - 高性能:卓越的电气性能和物理性能,确保长期稳定的工作状态。

    应用案例和使用建议


    使用场景
    - 工业机器人:用于连接传感器和执行器,以实现精确控制。
    - PLC系统:在复杂控制系统中,作为数据传输通道。
    使用建议
    - 弯曲半径:请严格遵循最小弯曲半径的要求,特别是在柔性安装条件下。
    - 环境选择:考虑到不同安装条件下的温度变化,选择合适的安装方式和位置。

    兼容性和支持


    兼容性
    - 与M12插头的兼容性:该电缆兼容所有标准的M12 A编码插头。
    - 与其他电缆的互换性:需注意确认插头尺寸和电缆类型的一致性。
    支持和服务
    - 技术支持:请联系当地销售代表获取专业支持。
    - 维修与替换:根据制造商政策提供相应的服务。

    常见问题与解决方案


    常见问题
    1. 弯曲半径过小导致损坏
    - 解决方案:确保按照说明书规定的最小弯曲半径进行安装。
    2. 连接松动或信号不稳定
    - 解决方案:检查连接器插头是否有损坏,重新连接并确保正确接地。
    3. 高温环境下工作不正常
    - 解决方案:确认电缆处于工作温度范围内,超出范围时需采取适当的隔热措施。

    总结和推荐


    综合评估
    - 主要优点:SAC-4P-M12MS/10,0-PUR SH电缆凭借其卓越的电气性能、高可靠性、抗干扰能力以及环境适应性,在工业自动化领域表现出色。
    - 使用建议:适合需要高度可靠性的应用场景,如工业机器人和PLC控制系统。建议用户严格按照使用规范进行安装和维护,以获得最佳效果。
    推荐结论
    强烈推荐该款传感器/执行器电缆,其在工业自动化领域的出色表现和广泛应用为其增色不少。

1694389参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1694389厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1694389数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1694389 1694389数据手册
