1066593

产品分类: 其他工具
厂牌: PHOENIX CONTACT

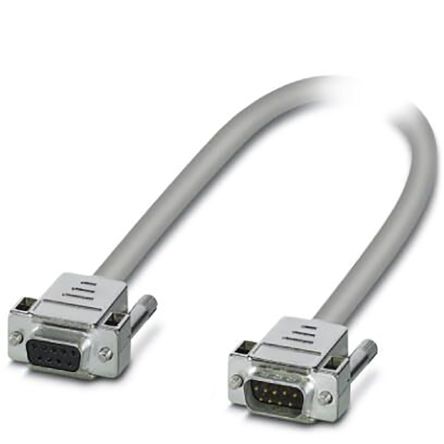

产品描述: Phoenix Contact 串口线, 9 针 D-sub母座转9 针 D-sub公插, 3m长
供应商型号: 1914322
供应商: 海外现货
标准整包数: 1

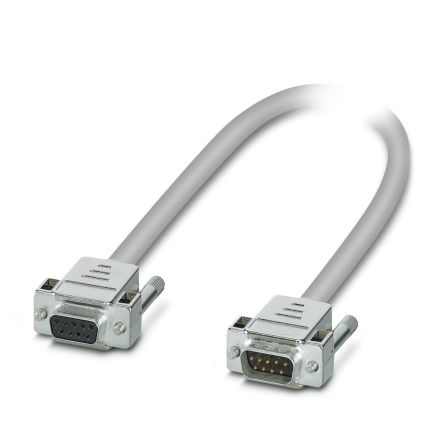

PHOENIX CONTACT 其他工具 1066593

1066593概述


    产品简介


    本产品是一款D-SUB接口系统电缆(型号:CABLE-D 9SUB/B/S/HF/S/ 3,0M),主要用于连接D-SUB接口设备。其具有D-SUB插座和针座两种连接方式,适用于多种工业自动化和通信应用。该产品设计用于固定和灵活安装环境,可确保稳定可靠的数据传输。通过其独特的设计和卓越的性能,该电缆适用于广泛的工业应用场景,如工业控制、测量仪器和通信设备等。

    技术参数


    - 产品类型:系统电缆
    - 额定电压:AC≤30 V,DC≤60 V
    - 工作模式:100% 操作因子
    - 电流:每路径≤2 A(未解绕状态)
    - 电缆长度:3 米
    - 屏蔽:是
    - 导体结构:信号线 14x 0.15 mm²,AWG 24
    - 导体横截面积:9x 0.25 mm²
    - 导线直径:1.2 mm ±0.05 mm
    - 外护套直径:6.70 mm ±0.5 mm
    - 绝缘电阻:≥20 MΩkm(20°C时)
    - 最小弯曲半径:固定安装下为58 mm,移动安装下为108 mm
    - 动态负载能力:最大弯曲次数:5000次(半径≥15倍外径)
    - 防护等级:IP20(安装位置≥IP54)
    - 工作温度范围:
    - 操作温度:固定安装-40°C 至 70°C;灵活安装-10°C 至 70°C
    - 存储/运输温度:-40°C 至 80°C
    - 重量:含包装256克,不含包装259.3克

    产品特点和优势


    该D-SUB接口系统电缆的主要优势在于其高可靠性和耐用性。该电缆采用高质量材料制造,能够在严苛环境下长期稳定工作。具体特点如下:
    - 屏蔽功能:屏蔽设计有效防止电磁干扰,保证数据传输质量。
    - 高防护等级:在安装位置上可达IP54防护等级,适合恶劣环境应用。
    - 宽泛的工作温度范围:能够适应从-40°C到70°C的操作环境,具备极高的环境适应性。
    - 灵活性:电缆具备良好的弯曲性能,动态负载能力高达5000次,适合频繁移动安装需求。
    - 符合标准认证:通过了多项国际认证(如CSA、UL、EAC等),确保产品质量。

    应用案例和使用建议


    应用案例
    该D-SUB接口系统电缆适用于工业控制和通信场景,例如机器人控制系统、传感器网络、数据采集设备等。以下是一个典型的使用场景示例:
    - 机器人控制系统:在自动化生产线上,通过D-SUB接口电缆连接控制器与执行机构,实现高效精准的控制指令传输。
    使用建议
    1. 选择合适的安装位置:为了充分发挥电缆的性能,应尽量避免其暴露在强电磁场环境中。
    2. 定期检查电缆状况:在使用过程中,应定期检查电缆是否有损坏或老化迹象,及时更换以确保系统的稳定性。
    3. 正确的安装方法:严格按照安装指南进行安装,确保所有连接牢固无误。

    兼容性和支持


    该产品与其他标准D-SUB接口设备具有良好的兼容性,确保无缝集成。制造商提供详尽的技术支持和维护服务,包括但不限于在线技术支持、故障诊断、以及配件更换等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆弯曲半径过小导致损坏 | 确保在任何情况下都不要使电缆弯曲半径小于最小值(固定安装58mm,移动安装108mm) |
    | 数据传输不稳定 | 检查连接是否松动,确保接地良好,排除电磁干扰 |
    | 插拔频繁导致接触不良 | 定期清洁插针和插座,确保插拔顺畅 |

    总结和推荐


    总体而言,这款D-SUB接口系统电缆以其卓越的性能和高度的可靠性,在众多应用场景中表现出色。其广泛的适用性、高度的环境适应性和多样化的认证,使其成为工业自动化领域不可或缺的重要组件。我们强烈推荐此产品给需要高性能数据传输解决方案的应用场景。

1066593参数

参数
长*宽*高 300cm(长度)
包装方式 散装

1066593厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1066593数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT 1066593 1066593数据手册

1066593封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 440.3022
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
