2920256

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,2类电涌保护器,VAL-MS750/30-ST,
供应商型号: 277-12436-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 电路保护 2920256

2920256概述

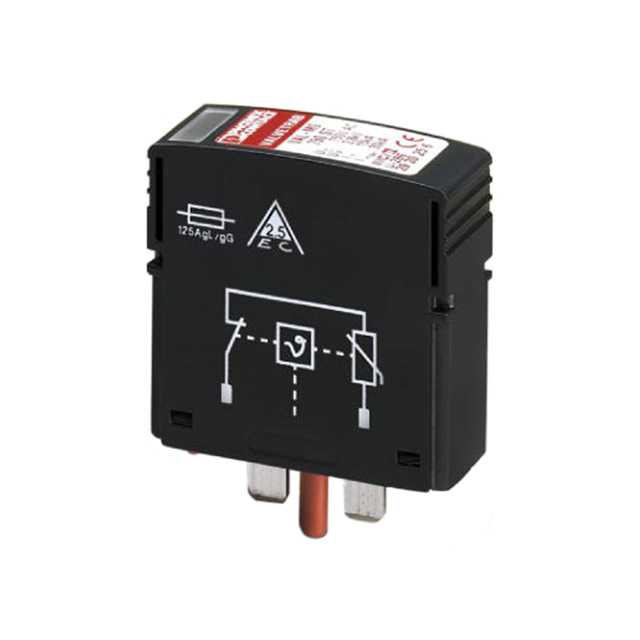

    # VAL-MS 750/30-ST型浪涌保护插件技术手册

    产品简介


    VAL-MS 750/30-ST是一种专为低压系统设计的Type 2浪涌保护插件,采用电压限制型设计。产品通过其模块化设计,能够有效保护各种低电压系统免受雷击或电涌带来的损害。此插件主要用于配电系统的二级保护(T2),具有热监控、故障光学警告等功能。适用于工业自动化、通信设施、数据中心等多个领域的关键设备保护。

    技术参数


    | 参数类别 | 具体数值 |

    | 额定电压(UN) | 554/960 V AC(TN系统) |
    | 工作频率范围 | 50 Hz(标准),可扩展至60 Hz |
    | 最大持续运行电压(UC) | 760 V AC |
    | 标称放电电流(In) | 15 kA(8/20 μs波形) |
    | 最大放电电流(Imax) | 30 kA(8/20 μs波形) |
    | 响应时间(tA) | ≤ 25 ns |
    | 电压保护水平(Up) | ≤ 2.9 kV |
    | 短路电流容量(ISCCR) | 25 kA |

    产品特点和优势


    1. 可靠性高:符合IEC 61643-11和EN 61643-11标准,具备强大的过压防护能力。
    2. 安装便捷:采用DIN导轨安装方式,支持单通道配置,并可通过光学与机械指示直观显示状态。
    3. 安全设计:每个插件独立断开功能,同时具备机械编码以防止误插。
    4. 环保材料:外壳由PA 6.6制成,符合UL 94 V-0阻燃等级要求。

    应用案例和使用建议


    应用案例
    该浪涌保护插件广泛应用于工厂自动化控制系统、变电站二次侧及光伏逆变器输出端口等场景。例如,在一个典型的数据中心环境中,当电力供应线路遭遇频繁雷击时,该产品可以迅速响应并吸收瞬态能量,从而保护服务器和其他敏感电子设备不受损害。
    使用建议
    为了最大化利用此产品的效能,请确保正确选择合适的分支保险丝规格;另外,在恶劣环境下使用时需特别注意保持良好的通风条件。定期检查装置的工作状态也是保证长期稳定运行的重要措施之一。

    兼容性和支持


    该产品可直接插入符合标准尺寸的VAL-MS基础元件上进行组合使用。Phoenix Contact公司为其提供了详尽的技术文档以及全天候客户服务支持,帮助客户解决实际应用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备未正常触发报警信号 | 检查接线是否正确连接 |
    | 长期使用后发现响应速度下降 | 定期更换已经老化失效的部件 |
    | 系统整体功耗增加 | 确认所有连接点接触良好且无松动现象 |

    总结和推荐


    综上所述,VAL-MS 750/30-ST以其卓越的性能指标、可靠的结构设计以及广泛的适用性成为了一款值得信赖的浪涌保护解决方案。它不仅满足了国际标准的要求,还针对具体应用场景做出了优化调整。因此,我们强烈推荐这款产品给需要高性能浪涌保护的所有相关行业用户。无论是作为初始投资还是后期维护计划的一部分,它都将为您提供最佳的选择。

2920256参数

参数
类型 -
长*宽*高 17.5mm(宽度)*52.4mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

2920256厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2920256数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2920256 2920256数据手册

2920256封装设计

查看详情并下载
Symbol
Footprint
3D Model
