1663420

产品分类: 背板连接器 - 专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,压接插针,CK1,6-ED-1,00BUAG,菲尼克斯电气 重型电源连接器触点, CK系列, 压接触点, 母座
供应商型号: PYA-1663420
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 背板连接器 - 专用 1663420

1663420概述

    CK1,6-ED-1,00BU AG:1.6mm² 转接插针技术手册

    产品简介

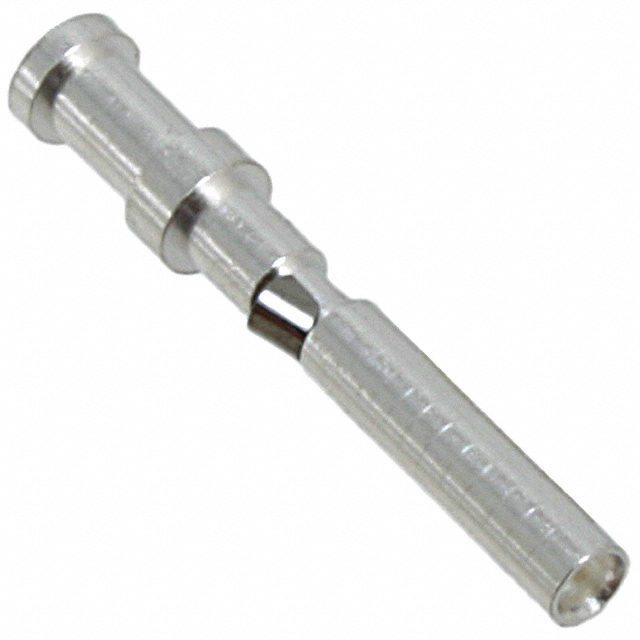

    CK1,6-ED-1,00BU AG 是一种高性能的电子元器件,主要应用于需要可靠连接和电气传输的工业环境中。它是一种单个的雌性插针,采用压接工艺制造。这种插针的主要功能是为电线提供安全可靠的连接,适用于电线截面积在 0.75 到 1.00 mm² 之间的应用。银镀层设计提高了其电导率和耐久性。

    技术参数


    - 电气特性:接触电阻小于0.005Ω。
    - 机械特性:
    - 导线横截面积:0.75 mm² 至 1.00 mm²。
    - 连接横截面:AWG 18。
    - 单根线的剥线长度:8 mm。
    - 插入/拔出循环次数:≥ 500 次。
    - 环境温度(操作范围):-40°C 至 125°C。
    - 材料:
    - 接触材料:铜合金。
    - 接触表面材料:硬银镀层。
    - 认证:GOST, UL 认证。

    产品特点和优势


    CK1,6-ED-1,00BU AG 的主要优势在于其卓越的电气和机械性能。压接连接确保了高可靠性和低接触电阻,同时它的银镀层增加了使用寿命和抗腐蚀能力。此外,它还通过了 GOST 和 UL 认证,确保了其在国际市场上的适用性。

    应用案例和使用建议


    - 应用案例:该产品广泛应用于汽车制造、工业自动化控制系统、轨道交通及各类机械设备中,确保了系统运行的稳定性和可靠性。
    - 使用建议:建议用户按照标准操作流程进行压接作业,以保证连接的可靠性和寿命。定期检查插针的状态,确保其始终处于良好工作状态。

    兼容性和支持


    - 兼容性:该产品与各种电气设备兼容,如接线端子板、传感器等。配合相关的压接工具使用,如型号为 1676734 的组装工具,1687419 的压钳工具等。
    - 支持和服务:PHOENIX CONTACT 提供全面的技术支持和售后服务。用户可以通过官方网站获取更多资料和技术文档,也可以联系当地的销售和技术服务团队获取帮助。

    常见问题与解决方案


    - 问题:插针在使用过程中出现松动。
    - 解决方案:检查并重新压接插针,确保压接质量。若问题依旧存在,请联系技术支持。
    - 问题:插针与导线接触不良。
    - 解决方案:检查导线是否正确插入,并确认插针的压接是否正确。必要时更换新的插针。

    总结和推荐


    CK1,6-ED-1,00BU AG 是一款在工业环境中表现出色的电子元器件,其卓越的性能和广泛的适用范围使其在市场上具有很强的竞争优势。建议在需要高可靠性连接的应用场景中优先选择此产品。

1663420参数

参数
长*宽*高 21.6mm(长度)
安装方式 压入式
零件状态 在售
包装方式 散装

1663420厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1663420数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 专用 PHOENIX CONTACT 1663420 1663420数据手册

1663420封装设计

查看详情并下载
Symbol
Footprint
3D Model
