3273046

产品分类: 接线座- 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX18X2,5-NS35BU,Phoenix Contact 分线盒, 18路, 24A , 18 AWG线规格
供应商型号: 651-3273046
供应商: Mouser
标准整包数: 1

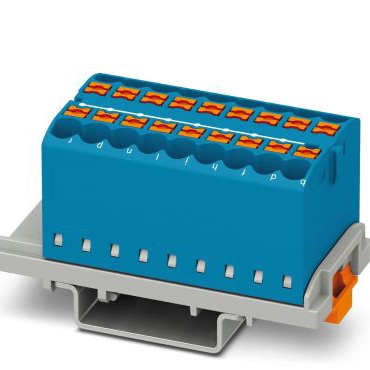

PHOENIX CONTACT 接线座- 配件 3273046

3273046概述


    产品简介

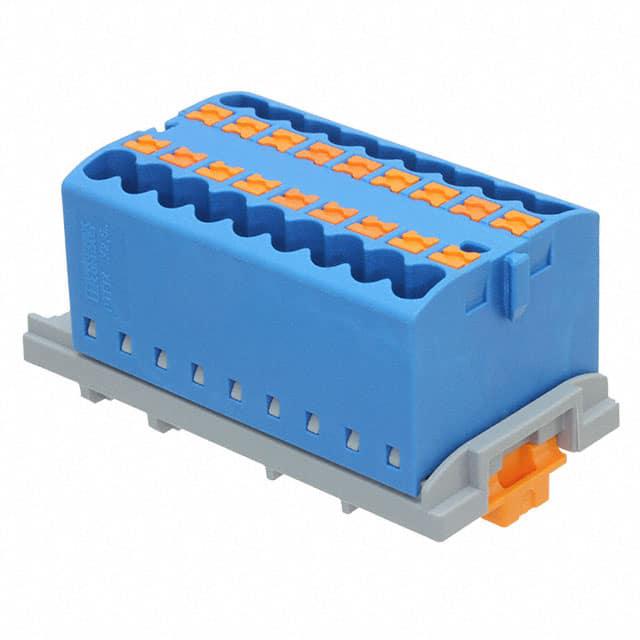

    PTFIX 18X2.5-NS35 BU是一款分配块终端,主要用于电气连接。它具有垂直对齐的特点,适用于多种电气系统。主要应用于工业自动化、轨道交通、楼宇控制等领域,提供灵活可靠的电气连接解决方案。

    技术参数


    - 额定电压: 690 V
    - 额定电流: 24 A
    - 连接数: 18
    - 连接方式: 压入式连接
    - 导线截面积范围: 0.14 mm² - 4 mm²
    - 安装类型: DIN 35/7.5、DIN 35/15
    - 颜色: 蓝色 (RAL 5015)
    - 过电压类别: III类
    - 污染等级: 3级
    - 冲击电压耐受能力: 8 kV
    - 额定功率损耗: 0.77 W
    - 宽度: 28.6 mm
    - 高度: 58.1 mm
    - 深度(DIN 15): 30.4 mm
    - 深度(DIN 35/7.5): 32.4 mm

    产品特点和优势


    1. 灵活性: 由于采用DIN轨安装、直接安装或粘接安装,可以在不同环境中自由使用。
    2. 清晰布线: 提供11种不同的颜色选择,便于识别和管理。
    3. 便捷连接: 采用免工具压入式直接连接技术,使接线更加简便。
    4. 节省时间: 通过预制模块,减少了人工跨接的时间,最多可节省80%。
    5. 节省空间: 通过横向安装,可以节省高达50%的DIN轨空间。

    应用案例和使用建议


    该分配块广泛应用于各种工业自动化控制系统中,例如PLC控制系统、传感器接口等。为了保证长期稳定运行,建议定期检查连接点,确保没有松动现象。此外,在极端温度环境下使用时,需注意其额定工作温度范围为-60°C至110°C。

    兼容性和支持


    - 兼容性: 该产品可与符合IEC 60947-7-1标准的其他电子元器件兼容。
    - 支持: 出厂前已经进行了多项严格测试,包括机械强度、环境适应性等。如有需要,用户可以通过访问产品详情页下载相关证书和文档。

    常见问题与解决方案


    1. 连接处松动: 定期检查连接点,使用适当的紧固工具确保连接牢固。
    2. 安装错误: 确保按照说明书正确安装,特别是DIN轨安装部分。
    3. 导线断裂: 使用合适规格的导线,并确保连接点没有应力集中。

    总结和推荐


    PTFIX 18X2.5-NS35 BU 分配块以其灵活的安装方式、便捷的操作和可靠的安全性能,成为众多工业应用的理想选择。其优越的性价比和广泛的应用范围使其在市场上具有较高的竞争力。因此,强烈推荐用于需要高可靠性和灵活性的电气连接场合。

3273046参数

参数
长*宽*高 58.1mm*28.6mm*28.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273046厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273046数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 配件 PHOENIX CONTACT 3273046 3273046数据手册

3273046封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.142 ¥ 68.7999
5+ $ 7.568 ¥ 63.9496
8+ $ 7.282 ¥ 61.5329
24+ $ 6.8364 ¥ 57.7676
56+ $ 6.5772 ¥ 55.5773
104+ $ 6.2532 ¥ 52.8395
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.79
