2800419

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,1/2类防雷/电涌保护器,PWT35-800AC-FM,菲尼克斯 避雷器/电涌放电器, PWT 35-800AC-FM 系列, 最大浪涌电流100kA, 避雷器
供应商型号: Q-2800419
供应商: PHOENIX CONTACT
标准整包数: 1
PHOENIX CONTACT 电路保护 2800419

2800419概述

    # 电子元器件产品技术手册解析:PWT 35-800AC-FM 雷击浪涌保护器

    产品简介

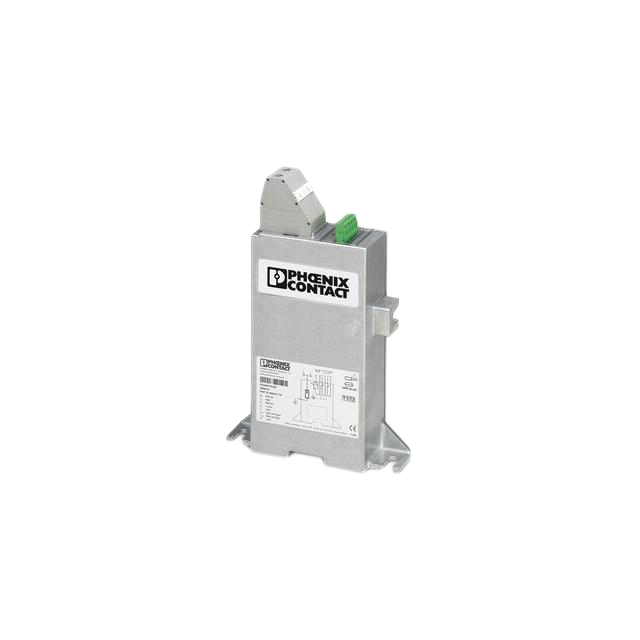

    PWT 35-800AC-FM 是一种符合 IEC 标准的雷击/浪涌保护器(Type 1/2),专为一相电力供应网络设计。它将保护接地(PE)和中性线(N)集成在同一导体(L1,PEN)中。这款保护器适用于恶劣的工业环境,确保关键设备的安全稳定运行。

    技术参数


    尺寸和重量
    - 高度: 191 mm
    - 宽度: 56 mm
    - 深度: 280 mm
    - 重量: 3480.0 GRM
    环境条件
    - 防护等级: IP20
    - 工作温度范围: -40°C 至 80°C
    - 储存/运输温度范围: -40°C 至 80°C
    - 海拔高度: ≤ 4000 m (NN)
    - 工作湿度: 5% 至 95%
    额定参数
    - 最大连续操作电压: 800 V AC
    - 最大瞬时过电压: 1500 V AC (5 秒),1960 V AC (200 ms)
    - 额定负载电流: 150 A (串接导线 50 mm²)
    - 残余电流: ≤ 20 μA
    - 空载功耗: ≤ 16 mVA
    - 最大泄放电流: 100 kA (8/20 μs)
    - 额定泄放电流: 35 kA (8/20 μs)
    其他技术细节
    - 电气系统: IEC TN-C, IT
    - 外壳材料: 铸铝,耐盐水腐蚀
    - 绝缘等级: UL 94 V2
    - 标准: DIN EN 60664-1, EN 61643-11

    产品特点和优势


    - 适应恶劣环境: 适用于恶劣的工业环境,提供高可靠性。
    - 多阶段监控: 支持本地和远程多级状态监测。
    - 无泄漏电流: 在正常工作条件下不会产生泄漏电流。
    - 快速响应: 响应时间≤ 100 ns,确保及时保护。
    - 高过电压承受能力: 能承受高达 1500 V 的瞬时过电压。
    - 多种认证: 拥有多项国际认证,确保产品安全可靠。

    应用案例和使用建议


    应用案例
    该保护器广泛应用于工业自动化、建筑电气和通信设施等领域,特别是在需要高性能雷击/浪涌防护的应用场景中。例如,在大型数据中心、工业控制系统和电力分配系统中,能够有效保护敏感设备免受雷击和浪涌影响。
    使用建议
    - 正确安装: 确保按照制造商提供的安装指南进行安装,以避免损坏。
    - 定期检查: 定期进行检查和维护,确保保护器始终处于良好状态。
    - 配合其他保护措施: 结合其他防雷措施,如避雷针和浪涌保护器,形成全面的保护体系。

    兼容性和支持


    - 兼容性: 与多种电气系统兼容,包括 IEC TN-C 和 IT 系统。
    - 厂商支持: 提供详尽的技术文档和用户手册,以及在线技术支持服务。购买后可获得全面的技术支持和售后服务。

    常见问题与解决方案


    1. 问:产品是否适合户外使用?
    - 答:不适合,该产品适用于室内或受保护的环境。对于户外使用,应选择具有更高防护等级的产品。
    2. 问:如何检测保护器的状态?
    - 答:通过光学指示器和远程指示接触进行状态监测,确保保护器处于正常工作状态。
    3. 问:保护器的最大泄放电流是多少?
    - 答:最大泄放电流为 100 kA (8/20 μs)。

    总结和推荐


    PWT 35-800AC-FM 雷击/浪涌保护器是一款高性能的电子元器件,具备卓越的电气特性和可靠的防护性能。特别适用于工业环境中需要高水平雷击/浪涌防护的应用场合。无论是从技术参数还是应用特性来看,该产品都表现出色,是值得推荐的优秀选择。强烈建议在相关应用项目中选用此产品。

2800419参数

参数
类型 -
长*宽*高 56mm*56mm*191mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装
