3036123

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST10BU,
供应商型号: Q-3036123
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 3036123

3036123概述

    #

    产品简介

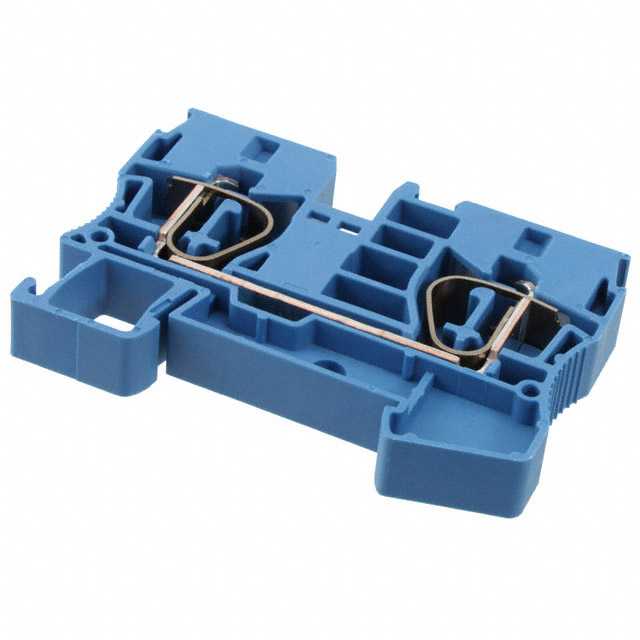

    ST 10 BU:弹簧端子模块产品介绍
    ST 10 BU是德国菲尼克斯电气(PHOENIX CONTACT)生产的一款适用于工业控制和自动化系统的弹簧端子模块。该产品主要用于实现电气连接,提供安全可靠的导线固定和电气连接。其主要功能是作为接线端子,将导线连接到设备或电路中,广泛应用于各种电气控制系统、配电盘及机械设备等场合。
    主要功能
    - 安全可靠的电气连接
    - 支持不同截面积的导线连接
    - 适用于多种工业自动化设备和系统
    应用领域
    - 工业控制
    - 自动化系统
    - 配电盘
    - 机械设备

    技术参数


    ST 10 BU技术参数详细如下:
    | 参数 | 值 |

    | 产品类型 | 弹簧端子模块 |
    | 连接类型 | 弹簧夹连接 |
    | 导线截面积范围 | 0.2 mm² - 16 mm² |
    | AWG 范围 | 24 - 6 |
    | 模块宽度 | 10.2 mm |
    | 颜色 | 蓝色 |
    | 安装方式 | NS 35/7.5, NS 35/15 |
    | 最大负载电流 | 65 A (当导线截面积为16 mm²时) |
    | 额定浪涌电压 | 8 kV |
    | 污染等级 | 3 |
    | 浪涌电压类别 | III |
    | 绝缘材料组 | I |
    | 最小导线直径 (实心导线) | 0.2 mm² |
    | 最大导线直径 (实心导线) | 16 mm² |
    | 最小导线直径 (绞合导线) | 0.2 mm² |
    | 最大导线直径 (绞合导线) | 10 mm² |
    | 最小导线直径 (绞合导线,带套管) | 0.25 mm² |
    | 最大导线直径 (绞合导线,带套管) | 10 mm² |
    | 连接导线最大数量 | 2 |
    | 连接导线同一截面最大数量 | 2 |
    | 内部圆形测量 | A6 |

    产品特点和优势


    独特功能和优势
    1. 高可靠性:采用弹簧夹连接设计,确保长期可靠的电气连接。
    2. 宽泛的适用性:可连接不同截面积的导线,范围从0.2 mm²到16 mm²,适合不同应用场景。
    3. 安全性:具备优良的绝缘性能,符合多项国际标准,确保操作安全。
    4. 易安装性:模块尺寸紧凑,安装简便,适合多种安装方式。
    5. 耐久性强:采用优质材料,能够在恶劣环境下长期使用。
    市场竞争力
    ST 10 BU以其出色的电气连接可靠性和广泛的适用性,在工业控制和自动化领域具有显著的竞争优势。该产品不仅满足多种行业需求,还提供全面的技术支持和服务,使得客户可以放心选用。

    应用案例和使用建议


    应用案例
    ST 10 BU广泛应用于工业控制、自动化系统、配电盘等领域。例如,用于PLC(可编程逻辑控制器)的接线,或作为配电柜内的导线连接点,确保电气系统的稳定运行。
    使用建议
    1. 正确选择导线:根据具体的应用场景和所需连接的导线截面积,合理选择合适的型号。
    2. 注意连接细节:在安装过程中,确保导线插入位置准确,紧固螺丝力度适中,避免因连接不当引发的安全隐患。
    3. 定期检查:为了保证长期稳定的电气连接,建议定期检查端子模块的连接状态,及时更换损坏部件。

    兼容性和支持


    兼容性
    ST 10 BU与多种工业标准和协议兼容,可方便地与其他电子元器件和设备连接,提高系统的整体兼容性。同时,菲尼克斯电气还提供一系列配套工具和配件,如测试适配器、接线桥等,进一步提升产品的灵活性和实用性。
    支持与维护
    菲尼克斯电气提供全面的技术支持和售后服务。对于使用过程中出现的问题,用户可以通过公司官网或客户服务热线获得帮助。此外,菲尼克斯电气还提供详细的用户手册和技术文档,方便用户进行深入学习和维护。

    常见问题与解决方案



    常见问题与解决方案


    1. 导线接触不良
    - 原因:导线未插入到位,螺丝未拧紧。
    - 解决方法:重新插入导线并紧固螺丝,确保导线牢固接触。

    2. 模块温度过高
    - 原因:负载电流过大或散热不良。
    - 解决方法:检查连接导线的电流是否超出允许范围,必要时增加散热措施或减小负载电流。

    3. 无法拆卸导线
    - 原因:导线固定过紧。
    - 解决方法:使用专用工具轻轻旋转螺丝,确保顺利拆卸导线。

    总结和推荐


    综合评估
    ST 10 BU是一款集高可靠性、广泛应用性和良好兼容性于一身的弹簧端子模块。其出色的电气连接能力和灵活多样的应用选项使其在工业自动化和控制系统领域表现出色。无论是从技术规格还是用户体验方面来看,ST 10 BU都是值得推荐的产品。
    推荐结论
    强烈推荐在工业控制和自动化领域使用ST 10 BU。它不仅能够满足多种应用场景的需求,还能提供稳定可靠的服务。如果你正在寻找一个高性能的弹簧端子模块,ST 10 BU无疑是你的不二之选。

3036123参数

参数
长*宽*高 71.5mm*10.2mm*58mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3036123厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3036123数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3036123 3036123数据手册

3036123封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 7.4693
库存: 500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 373.46
