首页  >  产品百科  >  3031212

3031212

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST2,5,菲尼克斯 直通式接线端子 , ST 2.5系列, 单层, 灰色, 弹簧夹端接, 24A
供应商型号: 14M-3031212
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 3031212

3031212概述

    # 电子元器件产品技术手册解析:PHOENIX CONTACT ST 2,5

    产品简介

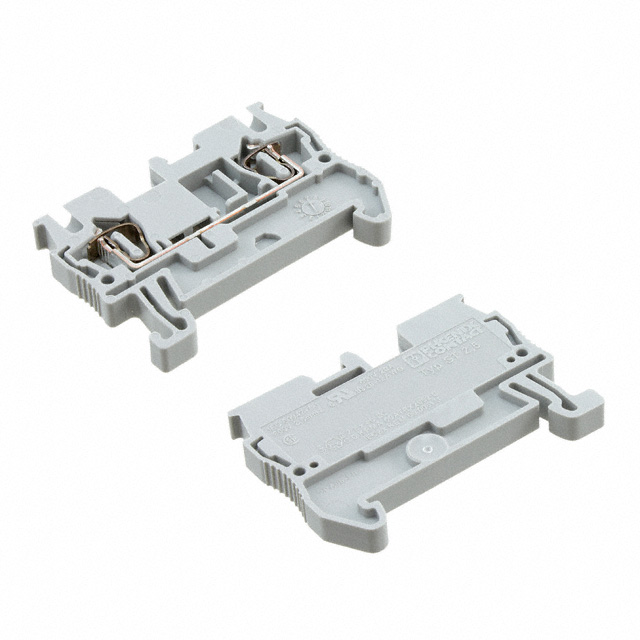

    产品名称: PHOENIX CONTACT ST 2,5
    产品类型: 馈电式模块化端子台
    主要功能: 提供一种用于电气连接的端子块,通过弹簧夹连接方式,实现电线与设备之间的安全可靠连接。
    应用领域: 广泛应用于工业自动化控制、楼宇自动化系统、能源管理及各类需要电气连接的场合。

    技术参数


    - 型号: ST 2,5
    - 接线方式: 弹簧夹连接
    - 适用导线截面范围: 0.08 mm² - 4 mm²(固体),0.08 mm² - 2.5 mm²(绞合)
    - 导线截面范围(AWG): 28 - 12
    - 宽度: 5.2 mm
    - 颜色: 灰色
    - 安装方式: NS 35/7.5 或 NS 35/15 导轨安装
    - 绝缘材料: 聚酰胺(PA)
    - 阻燃等级: UL 94 V0

    产品特点和优势


    - 高可靠性连接: 采用弹簧夹连接设计,确保电气连接的长期稳定性。
    - 广泛的适用性: 支持从 0.08 mm² 到 4 mm² 的多种导线截面,能够适应不同的应用场景。
    - 环保合规: 自 2003 年起符合 WEEE 和 RoHS 指令。
    - 认证全面: 通过了 ABS、BV、CB、CSA、CUL、DNV、GL、GOST、KR、LR、NK、UL、VDE-PZI 等多项国际认证。

    应用案例和使用建议


    应用案例
    1. 工业自动化控制:在生产线中用于连接传感器和执行器。
    2. 楼宇自动化系统:适用于智能家居系统,如照明控制系统。
    3. 能源管理:用于光伏系统的电力传输和分配。
    使用建议
    - 正确的导线剥皮长度:建议使用 10 mm 的剥皮长度以确保最佳的连接效果。
    - 导线适配器:对于大截面导线(2.5 mm² 及以上),可使用导线适配器来确保连接的可靠性。

    兼容性和支持


    - 兼容性: ST 2,5 端子台适用于标准的 35 mm 导轨,包括 NS 35/7.5 和 NS 35/15。
    - 配套附件:提供多种配件,如 D-ST 2,5 终端盖、CLIPFIX 35 快速夹具、ATP-ST 4 分隔板等,可以满足不同的安装需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保导线剥皮长度正确,且插入到指定位置。 |
    | 接触不良 | 检查导线是否完全插入,必要时重新连接。 |
    | 端子台过热 | 检查负载电流是否超出额定值,必要时更换为更大容量的端子台。 |

    总结和推荐


    产品综合评估:
    PHOENIX CONTACT ST 2,5 是一款设计精良、性能可靠的馈电式模块化端子台。它不仅提供了广泛的适用性,还具备环保合规、认证全面等优点。此外,丰富的配件选择也为安装和维护提供了极大的便利。
    推荐使用结论:
    强烈推荐在需要高可靠性电气连接的应用场景中使用 PHOENIX CONTACT ST 2,5。无论是工业自动化、楼宇自动化还是能源管理,这款端子台都能提供卓越的表现。

3031212参数

参数
长*宽*高 48.5mm*5.2mm*44mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3031212厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3031212数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3031212 3031212数据手册

3031212封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.6468
10+ ¥ 3.3142
30+ ¥ 2.5957
100+ ¥ 2.2954
300+ ¥ 2.2095
500+ ¥ 2.1452
库存: 341
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 3.64
