1844646

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,DFMC0,5/9-ST-2,54,Conn PC Terminal Block F 9 POS 2.54mm Spring Clamp ST Cable Mount 6A
供应商型号: 1844646
供应商: Master
标准整包数: 5
PHOENIX CONTACT 端子 - 线对板端子 1844646

1844646概述

    #

    产品简介

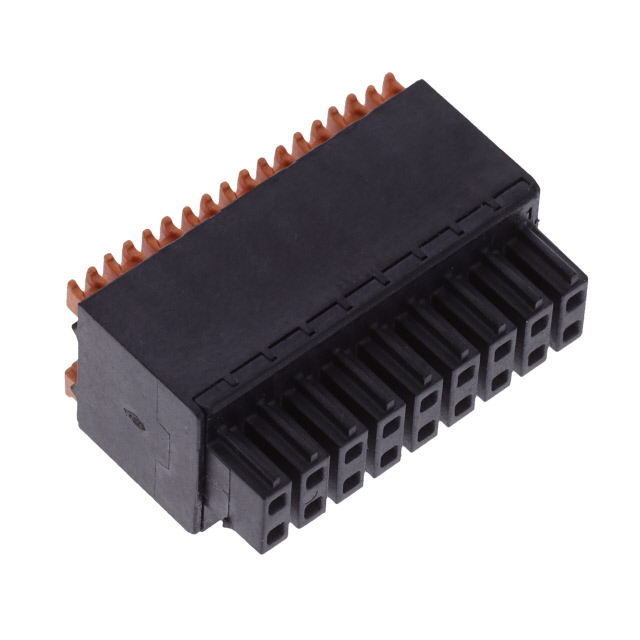

    本文将介绍一款名为DFMC 0.5/9-ST-2.54的印刷电路板连接器(Phoenix Contact公司生产),这是一款专为电子设备内部连接而设计的高性能组件。该连接器属于单排接线式类型,包含9个位置和18个接触点,可适用于多种电子系统,包括工业自动化、控制系统和通信设备等领域。
    主要功能
    - 支持最大6A的电流传输。
    - 额定电压范围广,包括160V(Ⅱ/2级)、32V(Ⅲ/3级)和2.5kV(额定浪涌电压)。
    - 采用弹簧连接方式,确保良好的导电性能和可靠性。
    - 采用镀金接触面,提高耐腐蚀性和使用寿命。

    应用领域
    - 工业自动化设备。
    - 控制系统。
    - 通信设备。
    - 其他需要高可靠性和高性能连接器的电子设备。

    技术参数


    DFMC 0.5/9-ST-2.54连接器的具体技术参数如下所示:
    | 参数 | 描述 |

    | 额定电流 | 6 A |
    | 额定电压 | 160 V(Ⅱ/2级)、32 V(Ⅲ/3级)、2.5 kV(额定浪涌电压) |
    | 位置数 | 9 |
    | 接触点数量 | 18 |
    | 连接方式 | 弹簧连接 |
    | 导体截面积 | 固态:最小0.14 mm²、最大0.5 mm² |
    | 环境温度 | -40°C至+85°C |
    | 尺寸 | 长度:15.4 mm、高度:10.5 mm、宽度:20.32 mm |

    产品特点和优势


    DFMC 0.5/9-ST-2.54连接器在多个方面具备显著的优势,使其在各类电子设备中表现优异:
    1. 可靠性高:采用了镀金接触表面,提高了连接的可靠性和抗腐蚀性,适合严苛环境下的长期运行。
    2. 连接方便:弹簧连接方式使得安装简便,同时确保了稳固的电气连接。
    3. 广泛适用性:额定电压范围广且具有多种认证,确保了连接器的通用性和适用性。
    4. 耐热性能强:能够在极端温度环境下稳定工作,满足各种工业场合的需求。

    应用案例和使用建议


    DFMC 0.5/9-ST-2.54连接器在实际应用中表现出色,尤其适用于工业自动化设备和控制系统。以下是一些典型的应用案例及使用建议:
    1. 工业自动化设备:这类设备通常需要高可靠性和稳定性,DFMC 0.5/9-ST-2.54连接器能够承受高电流和宽电压范围,因此非常适合。
    2. 控制系统:由于连接器具有良好的绝缘性能和耐久性,可以用于复杂多变的控制环境中,确保系统的正常运行。
    3. 建议:对于不同类型的导线(固态或柔性),应根据手册提供的详细规格选择合适的连接方法。在安装时应确保连接牢固,避免因松动导致的电气故障。

    兼容性和支持


    - 兼容性:DFMC 0.5/9-ST-2.54连接器与其他标准PCB连接器具良好的兼容性,确保了与现有系统集成的便利性。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括在线指南、用户手册和技术支持热线。用户可以通过访问Phoenix Contact官方网站获取最新的支持资源。

    常见问题与解决方案


    1. 问题:连接器安装时出现松动。
    解决方案:检查导线是否正确固定,必要时重新紧固。
    2. 问题:接触电阻异常增加。
    解决方案:检查接触面是否有污垢或损坏,清洁后重新安装。
    3. 问题:连接器无法承受预期的电流负载。
    解决方案:确认是否选择了正确的连接器型号并符合规定的电流负载要求。

    总结和推荐


    综上所述,DFMC 0.5/9-ST-2.54印刷电路板连接器凭借其出色的电气性能、可靠性以及广泛的应用范围,成为众多电子设备的理想选择。其坚固耐用的设计和便捷的安装方式使其在工业自动化设备和控制系统中展现出卓越的表现。考虑到其优良的品质和广泛的适用性,强烈推荐在各类需要高性能连接器的应用中使用这款产品。

1844646参数

参数
长*宽*高 15.85mm*23.36mm*10.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1844646厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1844646数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1844646 1844646数据手册

1844646封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 13.5596 ¥ 112.7425
25+ $ 12.9165 ¥ 107.3954
50+ $ 11.872 ¥ 98.6586
100+ $ 11.5523 ¥ 94.6014
250+ $ 11.3835 ¥ 93.2191
500+ $ 11.3202 ¥ 92.7008
1000+ $ 11.3202 ¥ 92.7008
库存: 40
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 563.71
