2905422

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,1类浪涌保护器-插拔件,FLT-SEC-P-T1-350/25-P,
供应商型号: Q-2905422
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 电路保护 2905422

2905422概述

    # 产品介绍

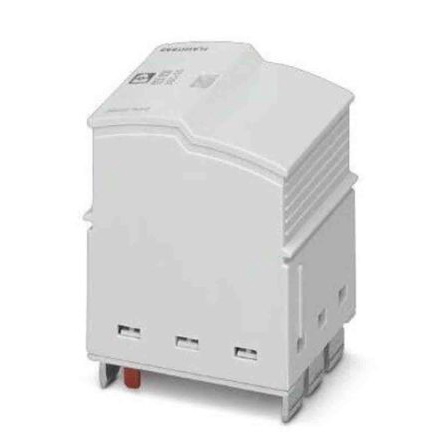

    FLT-SEC-P-T1-350/25-P 型1级防雷插头

    产品简介


    FLT-SEC-P-T1-350/25-P 是一款适用于230/400V交流网络的1级防雷插头。该产品属于闪电电流吸收器的替换插件,特别适用于L-N和L-PEN路径。作为FLASHTAB SEC PLUS 350产品系列的一部分,该插头可以有效防止由于雷击造成的过电压损害,从而保护电力系统的安全稳定运行。
    主要功能
    - 高度敏感的火花间隙设计,避免线路尾随电流。
    - 泄漏电流低,适合安装在计量前区域。
    - 在高电压波动条件下,最大连续电压可达350V AC。
    - 具备快速响应能力和高效能。
    - 采用插拔式设计,便于维护和更换。
    - 内置光学机械状态指示器,便于现场监控。
    - 可以配合CHECKMASTER 2进行插头检查。
    应用领域
    - 电网系统:保护电力传输和分配网络免受雷击影响。
    - 工业自动化:确保工业控制系统的可靠性和稳定性。
    - 通信设施:为通信设备提供防雷保护,确保信号传输的安全。
    - 智能建筑:保护建筑物内部的电器设备不受雷电损害。

    技术参数


    尺寸与环境条件
    - 高度:46.6mm
    - 宽度:35.5mm
    - 深度:59.4mm
    - 环境温度(工作):-40°C 至 80°C
    - 相对湿度(工作):5% 至 95%
    - 冲击:30g(半正弦波,11ms)
    - 振动:5g(5-500 Hz,2.5小时)
    电气特性
    - 最大连续电压:350V AC
    - 额定放电电流:25kA(8/20 µs)
    - 最大放电电流:50kA(8/20 µs)
    - 雷击冲击电流(10/350 µs):12.5 As
    - 雷击冲击电流(10/350 µs),峰值:25kA
    - 跟随电流中断能力:50kA
    - 短路电流额定值:50kA
    - 电压保护水平:≤1.5kV
    - 响应时间:≤100ns
    - 剩余电压:≤1.5kV(在In时)
    标准认证
    - IEC 61643-11
    - EN 61643-11
    - UL 94 V-0

    产品特点和优势


    - 无尾随电流:独特的火花间隙设计,使得线路中没有尾随电流,保证系统长期稳定运行。
    - 低泄漏电流:适合安装在电表前,不会对测量结果造成干扰。
    - 高连续电压:能够承受高达350V的连续电压,在电网波动较大的环境中表现优异。
    - 可插拔设计:便于维护和更换,减少停机时间和成本。
    - 光学机械状态指示器:实时显示设备状态,方便维护人员进行监测。
    - 高电压保护等级:最高电压保护等级仅为1.5kV,显著提高了系统的安全性。

    应用案例和使用建议


    实际应用案例
    这款防雷插头广泛应用于各种电力传输和配电网络,例如工业自动化系统、通信基站和智能楼宇等。在这些应用场景中,它有效地减少了因雷击引起的过电压对设备的损害,保障了系统的稳定运行。
    使用建议
    - 安装位置:尽量靠近关键设备和电源入口处安装,以便更好地发挥保护作用。
    - 定期检查:使用CHECKMASTER 2定期检查插头的状态,确保其正常工作。
    - 配套使用:与同系列的其他防护设备一起使用,形成全面的防护体系。

    兼容性和支持


    兼容性
    FLT-SEC-P-T1-350/25-P 插头可以与其他类型的PLC控制器、断路器等设备搭配使用,具有良好的兼容性。
    支持和服务
    - 厂商提供详细的用户手册和技术支持。
    - 在线下载相关资料,包括产品认证证书、操作指南等。
    - 提供保修服务,具体条款详见用户手册。

    常见问题与解决方案


    常见问题
    1. 设备无法正常工作。
    2. 插头状态指示灯不亮。
    3. 出现异常发热现象。
    解决方案
    1. 检查电源连接是否正确。确保所有连接均符合制造商的规定。
    2. 清洁状态指示灯部分。若脏污覆盖可能会影响其正常显示。
    3. 减少负载。过大的电流可能导致设备过热,降低负荷后检查是否有所改善。

    总结和推荐


    FLT-SEC-P-T1-350/25-P 防雷插头以其出色的性能和可靠性,在各种电力系统中表现出色。它的独特设计和卓越性能使其成为电力保护领域的首选产品。无论是在工业自动化、通信还是智能建筑等领域,FLT-SEC-P-T1-350/25-P都能提供可靠的防雷保护,极大地提高系统的稳定性和安全性。因此,强烈推荐此款产品用于需要高度防雷保护的应用场景。

2905422参数

参数
类型 -
长*宽*高 35.5mm(宽度)*46.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
