711218

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,穿墙端子,HDFK50-VP/Z,
供应商型号: Q-711218
供应商: 期货订购
标准整包数: 10
PHOENIX CONTACT 端子 - 其他 711218

711218概述

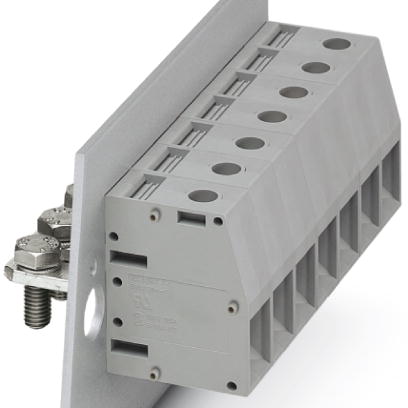

    穿墙端子 HDFK 50-VP/Z 技术手册

    1. 产品简介


    HDFK 50-VP/Z 是一款高性能的穿墙端子,主要用于电力分配系统中。它具有1个位数的接线端口,能够承受高达150A的负载电流,适用于16 mm² 到50 mm² 的导线。该产品采用螺钉连接方式,提供高效的电力传输解决方案。

    2. 技术参数


    - 额定横截面: 50 mm²
    - 额定电流 IN: 150 A
    - 最大负载电流: 150 A
    - 额定电压 UN: 690 V
    - 层数: 1
    - 连接量: 2
    - 颜色: 灰色
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 最大紧固扭矩: 8 Nm (外部) / 15 Nm (内部)
    - 污染等级: 3
    - 电涌电压类别: III
    - 绝缘材料组: I
    - 连接符合标准: IEC 60947-7-1
    - 接线数据:
    - 刚性导线最小横截面: 16 mm²
    - 刚性导线最大横截面: 50 mm²
    - 柔性导线最小横截面: 16 mm²
    - 柔性导线最大横截面: 50 mm²
    - 最小导线横截面 AWG: 6
    - 最大导线横截面 AWG: 1/0
    - 剥线长度: 24 mm
    - 螺纹: M6 (外部), M8 (内部)

    3. 产品特点和优势


    HDFK 50-VP/Z 穿墙端子具有以下显著特点和优势:
    - 易组装: 通过安装销和端子的卡接设计,方便用户快速安装和分组。
    - 安全可靠: 新型防触摸绝缘外壳设计确保操作安全,提高用户的安全系数。
    - 高效连接: 通用螺钉锁紧装置,确保连接稳固且易于维护。
    - 广泛适应性: 支持从16 mm² 到50 mm² 的导线,满足不同应用需求。
    - 环境友好: 符合RoHS标准,环保耐用。

    4. 应用案例和使用建议


    HDFK 50-VP/Z 穿墙端子常应用于工业控制系统、电力分配系统和建筑自动化系统中。例如,在大型配电柜中,它可用于连接主电源和负载,实现电力的有效分配。建议在安装过程中注意以下几点:
    - 确保导线横截面和螺钉规格匹配,避免过载风险。
    - 使用正确的紧固扭矩值,以确保连接的可靠性。
    - 定期检查连接点,确保长时间运行下的稳定性。

    5. 兼容性和支持


    HDFK 50-VP/Z 与其他相关附件如棱柱补偿块、端子标识条等完全兼容,提供完整的解决方案。厂商还提供了详细的用户手册和技术支持,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    1. 问题: 连接不稳定,如何解决?
    - 解决方法: 检查紧固扭矩是否达到标准值,如不足则重新拧紧。

    2. 问题: 导线接头处出现松动,如何处理?
    - 解决方法: 拆除并重新安装导线,确保连接紧密。

    3. 问题: 如何正确剥线以防止损伤?
    - 解决方法: 使用专业的剥线工具,并严格按照规定的剥线长度进行操作。

    7. 总结和推荐


    总体而言,HDFK 50-VP/Z 穿墙端子是一款高性能、安全可靠的电力连接产品。其易于安装、维护简便的特点使其在市场上具备较高的竞争力。对于需要高效电力传输解决方案的应用场合,我们强烈推荐使用这款产品。
