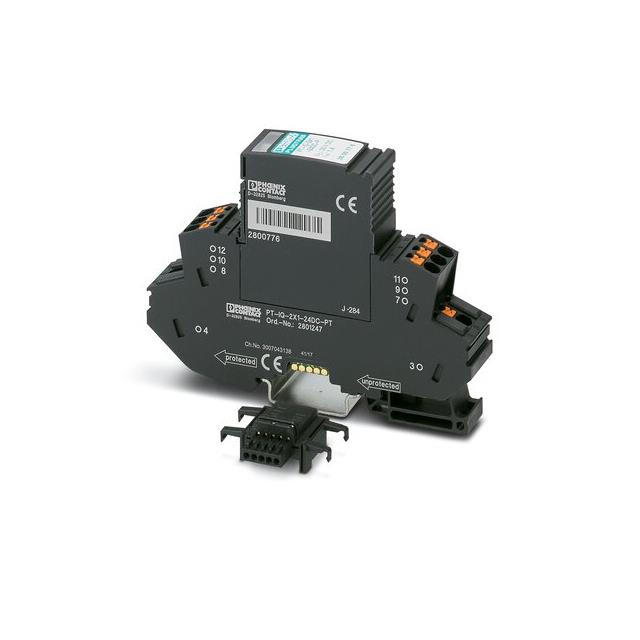

2801247

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 浪涌保护设备, PT-IQ-2X1-24DC-PT 系列, 最大浪涌电流10kA, 电涌放电器保护模块
供应商型号: 2801247-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 浪涌抑制器 2801247

2801247概述

    避雷保护装置 PT-IQ-2X1-24DC-PT 技术手册

    1. 产品简介


    PT-IQ-2X1-24DC-PT 是一款由保护插头和底座元件组成的避雷保护装置,具有集成的多级状态指示模块。这款避雷保护装置适用于两条带有共同参考电位的信号线。它特别适用于需要高效保护通信线路的应用场景,如工业自动化、数据中心和建筑自动化系统等。

    2. 技术参数


    | 参数名称 | 参数值 |

    | 高度 | 109.3 mm |
    | 宽度 | 17.7 mm |
    | 深度 | 77.5 mm |
    | 工作温度范围(操作) | -40°C 至 70°C |
    | 储存/运输温度范围 | -40°C 至 85°C |
    | 保护等级 | IP20 |
    | 材料 | PA 6.6 |
    | 燃烧等级(UL) | UL 94 V0 |
    | 色彩 | 黑色 |
    | 适用标准 | IEC 61643-21 |
    | 额定电压 | 24 V DC |
    | 最大连续工作电压 | 30 V DC 或 21 V AC |
    | 标称电流 | 1000 mA (至 40°C) |
    | 额定放电电流 | 10 kA (8/20 μs) |
    | 冲击放电电流(峰值) | 2.5 kA (10/350 μs) |
    | 电压保护水平 | ≤75 V (C1 - 1 kV/500 A) |
    | 响应时间 | ≤1 ns |
    | 入射衰减(典型值) | 0.3 dB (≤ 300 kHz / 150Ω) |
    | 截止频率(3dB) | 1.1 MHz (GND) |
    | 容量(核心-地) | 2 nF |
    | 串联电阻 | 1.2 Ω ±5% |
    | 连接方式 | 推入式连接 |
    | 导体横截面积(绞合线) | 0.2 mm² 至 2.5 mm² |
    | 导体横截面积(实心线) | 0.2 mm² 至 4 mm² |
    | 导体横截面积(AWG/kcmil) | 24 至 12 |

    3. 产品特点和优势


    - 集成状态指示:多级状态指示模块,便于实时监测避雷保护装置的工作状态。
    - 高可靠性:符合 IEC 61643-21 标准,具备优异的避雷保护能力。
    - 广泛的应用温度范围:能够在 -40°C 至 70°C 的范围内正常工作。
    - 卓越的防护性能:提供高达 10 kA 的额定放电电流和 2.5 kA 的冲击放电电流(10/350 μs)。
    - 快速响应:响应时间≤1 ns,确保快速消除过电压带来的危害。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化系统:如PLC控制单元的保护。
    - 数据中心:保护服务器机房的网络通信设备。
    - 建筑自动化系统:保护楼宇控制系统中的信号线路。
    使用建议:
    - 安装时应确保导体横截面积符合要求,避免过大的电流导致保护装置损坏。
    - 在安装过程中注意正确连接电源,以确保装置能有效工作。
    - 建议定期检查状态指示模块,及时发现潜在故障并进行维护。

    5. 兼容性和支持


    PT-IQ-2X1-24DC-PT 可以安装于符合 DIN 导轨标准的电气柜内。制造商提供了详尽的技术文档和支持服务,帮助客户解决安装和使用过程中遇到的问题。此外,该产品已通过多项国际认证,确保其在全球范围内的兼容性。

    6. 常见问题与解决方案


    1. 问题:状态指示灯未亮起
    - 解决方法:检查是否有外部短路或过载情况发生。如果存在,应立即断开电源并更换装置。
    2. 问题:响应时间不符合标准
    - 解决方法:重新校准装置,确保接线无误。必要时联系制造商获取技术支持。

    7. 总结和推荐


    综上所述,PT-IQ-2X1-24DC-PT 是一款功能强大且可靠的避雷保护装置,具备集成状态指示、宽温工作范围和优异的保护性能。对于需要保护关键通信线路的应用场景,该产品是理想的选择。我们强烈推荐该产品用于各种工业自动化和数据中心环境中。

2801247参数

参数
额定电流 1A
额定电压 24V
冷电阻 -
最大稳态电流 -
不同电流时R值 -
长*宽*高 77.5mm*17.7mm*109.3mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装
