3060513

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,UT2,5-TWIN/1P-PE,菲尼克斯 接地模块化接线排, UT 2.5-TWIN/1P-PE系列, 单层, 插入式,螺钉端接
供应商型号: 651-3060513
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 3060513

3060513概述

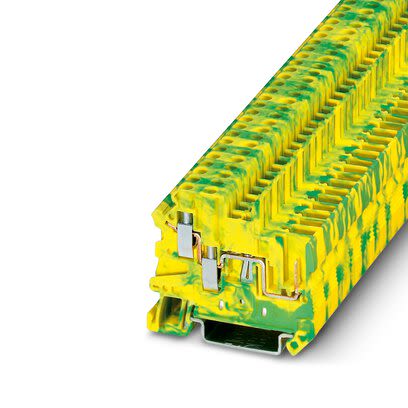

    UT 2,5-TWIN/1P-PE 地线端子:详细技术手册

    1. 产品简介


    UT 2,5-TWIN/1P-PE 地线端子是一款专为配电系统设计的高品质接地连接器。该产品主要用于确保系统的安全接地,以防止电气故障和潜在的安全隐患。它具备高度可靠的机械和电气性能,适用于各种工业和商业应用场合。该端子的主要功能是提供一个稳定的电气连接点,使电气设备能够可靠地接地,以保护设备和人身安全。

    2. 技术参数


    - 最大负载电流:需确保总电流不超过该值。
    - 额定电流:取决于所用插头。
    - 额定电压:取决于所用插头。
    - 连接方式:螺钉/插接式连接。
    - 导体截面积范围:0.14 mm² 至 4 mm²。
    - 额定截面积:2.5 mm²。
    - 绝缘等级:过电压类别 III,污染等级 3。
    - 冲击电压耐受能力:6 kV。
    - 温度指数:绝缘材料(DIN EN 60216-1 (VDE 0304-21))130 °C。
    - 防火等级:UL 94 V0。
    - 机械性能:可达100次插入/拔出循环,符合DIN EN 50155标准,通过了振动和冲击测试。
    - 环境条件:操作温度范围-60 °C至70 °C,存储/运输温度范围-25 °C至60 °C(最高可至-60 °C至+70 °C)。
    - 安装类型:适用于NS 35/7.5 和 NS 35/15 导轨。

    3. 产品特点和优势


    - 统一形状和间距:与馈通端子块具有相同的形状和间距,便于安装和替换。
    - 可靠接触:通过简单的滑动安装即可实现无机械和电气错误的接触。
    - 高标准认证:满足IEC 61984和IEC 60947-7-2的所有要求。
    - 高安全性:通过严格的电气和机械测试,确保产品在恶劣环境下的稳定运行。

    4. 应用案例和使用建议


    该地线端子广泛应用于工业控制系统、配电箱和各类电气设备中,用于确保系统的安全接地。在实际应用中,建议用户按照制造商的指导进行正确的安装和维护。例如,在选择合适的导体截面积时,应考虑实际的负载电流和环境条件,以确保安全和稳定的工作性能。

    5. 兼容性和支持


    - 兼容性:与标准的NS 35/7.5和NS 35/15导轨兼容,可用于多种类型的电气设备。
    - 支持和服务:厂商提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何确定合适的导体截面积?
    解答:根据实际负载电流和环境条件选择适合的导体截面积,确保不超过最大负载电流。

    - 问题2:产品在高湿度环境中能否正常工作?
    解答:该产品可以在相对湿度20%至90%的操作条件下正常工作,确保环境条件在规定的范围内。

    7. 总结和推荐


    综上所述,UT 2,5-TWIN/1P-PE 地线端子凭借其卓越的电气性能、可靠的安全接地能力和广泛的适用范围,成为众多工业和商业应用的理想选择。我们强烈推荐这款产品用于各种需要安全接地的应用场合,以保障设备和人身安全。

3060513参数

参数
长*宽*高 55.7mm(长度)*5.2mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3060513厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3060513数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3060513 3060513数据手册

3060513封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9115 ¥ 58.4022
10+ $ 6.457 ¥ 54.5617
25+ $ 6.156 ¥ 52.0182
50+ $ 5.9184 ¥ 50.0105
100+ $ 5.454 ¥ 46.0863
250+ $ 5.04 ¥ 42.588
库存: 46
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.4
