1594013

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,RC-06S1N8A0000,触点插芯,菲尼克斯 连接器插芯, 6路, 插座, 用于RC 连接器
供应商型号: 651-1594013
供应商: Mouser
标准整包数: 1

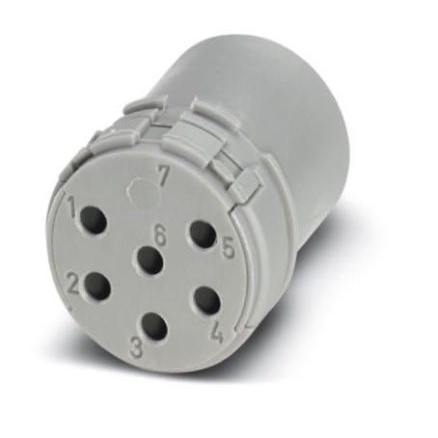

PHOENIX CONTACT 圆形连接器 1594013

1594013概述

    RC-06S1N8A0000接触件技术手册解析

    1. 产品简介


    RC-06S1N8A0000是德国菲尼克斯(Phoenix Contact)公司生产的一种接触件,主要用于电力连接。这种接触件属于插头的一部分,可插入特定的插座中以实现可靠的电力传输。它被广泛应用于工业自动化、机械设备、电源系统等多个领域,确保设备间的稳定电力连接。

    2. 技术参数


    RC-06S1N8A0000的主要技术参数如下:
    | 参数 | 规格 |

    | 包装单位 | 1个 |
    | 每个包装重量 | 3.94克(不含包装) |
    | 海关编码 | 85472000 |
    | 接触位置数量 | 6个 |
    | 接触直径 | 2毫米 |
    | 额定电流(25°C时) | 20安培 |
    | 绝缘材料 | PA66 |
    | 标称/操作电压(电力接点) | 300伏 |
    | 脉冲耐压(电力接点) | 2.5千伏 |

    3. 产品特点和优势


    - 多功能性:RC-06S1N8A0000提供6个接触点,能够同时连接多个电路,增强了系统的灵活性。
    - 高可靠性:采用PA66作为绝缘材料,符合DIN EN 61984:2001标准,保证了长期稳定的性能。
    - 高标准:额定电流为20安培,适用于多种工业应用环境。
    - 安全性高:脉冲耐压高达2.5千伏,有效防止电涌对系统的影响。

    4. 应用案例和使用建议


    RC-06S1N8A0000适用于多种工业场景,例如自动化生产线、机械设备控制板和配电系统。为了确保最佳性能,在安装过程中需要遵循以下几点建议:
    - 正确选择线径:确保导线直径与接触件兼容,避免因过细或过粗导致的接触不良。
    - 定期检查:由于长时间使用可能产生磨损或腐蚀,建议定期进行检查和维护。
    - 环境适应性:确保安装环境符合产品的工作温度范围和湿度要求,避免暴露在极端条件下。

    5. 兼容性和支持


    RC-06S1N8A0000与同系列的菲尼克斯接触插头兼容。制造商提供全面的技术支持和售后服务,包括在线文档下载和客户咨询服务。

    6. 常见问题与解决方案


    - Q1: 安装过程中如何避免接触件损坏?
    - A1: 在安装前务必确认导线的正确直径,并严格按照操作指南进行操作。

    - Q2: 如何判断接触件是否老化?
    - A2: 定期检查接触部位是否有变色、磨损或其他异常现象,如有异常应及时更换。

    7. 总结和推荐


    综上所述,RC-06S1N8A0000接触件凭借其卓越的电气特性和广泛的适用性,成为工业自动化领域的理想选择。我们强烈推荐该产品用于需要稳定电力传输的应用场合,特别是在高电流需求和高可靠性要求的环境中。此外,菲尼克斯公司提供的完善技术支持将使您的项目实施更加顺利。

1594013参数

参数
端接 -
额定电流 -
外壳材料 -
针脚数 6pin
触头镀层 - 配接 -
类型 Insert
颜色 -
安装方式 导线安装
零件状态 在售

1594013厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1594013数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1594013 1594013数据手册

1594013封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.566 ¥ 47.0327
5+ $ 5.382 ¥ 45.4779
10+ $ 4.961 ¥ 41.9205
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.03
