0914439

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 热断路器, TMC M1 系列, 1A, 1 极
供应商型号: 8017028
供应商: 海外现货
标准整包数: 1

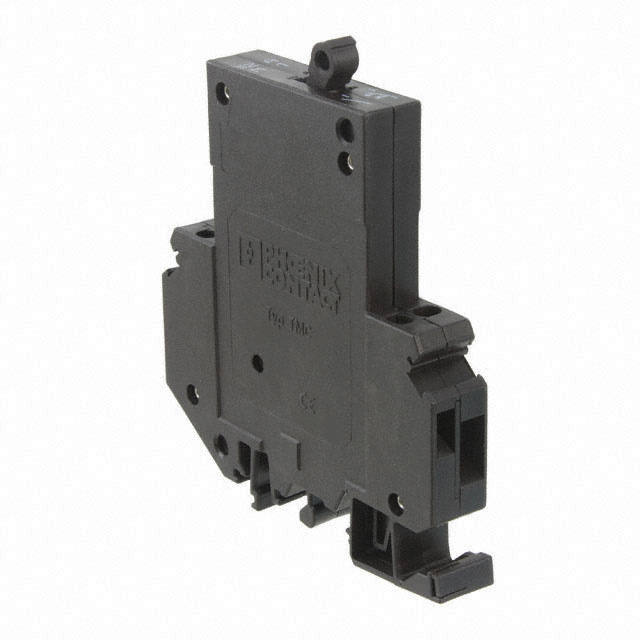

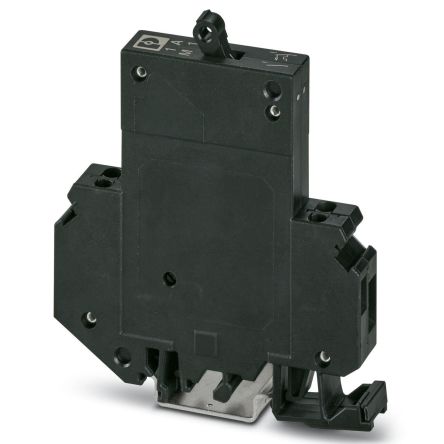

PHOENIX CONTACT 断路器 0914439

0914439概述

    # TMC 1 M1 100 1.0A 热磁设备断路器技术手册

    产品简介


    TMC 1 M1 100 1.0A 是一款热磁设备断路器,由凤凰接触器公司制造。它属于热磁断路器系列,设计用于保护电气系统免受过载和短路的影响。此型号的断路器配备一个常开触点,并且可安装在标准的DIN导轨上(NS 32或NS 35)。其主要应用于自动化设备、工业控制、电力配电等领域。

    技术参数


    电气参数
    - 过电压类别:GRP II
    - 额定电压:250 V AC / 65 V DC
    - 额定工作电流:1 A
    - 额定短路开关容量:400 A (2500 A @ 32 V DC)
    - 短路开关容量:5000 A (UL 1077: 277 V AC)
    - 绝缘电阻:> 100 MΩ (500 V DC)
    - 介电强度:3000 V AC (操作区域)
    安装与物理特性
    - 层数:2
    - 位数:1
    - 颜色:黑色
    - 安装类型:DIN导轨安装,35 mm 宽
    - 尺寸:高度 82.5 mm,宽度 12.5 mm,深度 96 mm
    - 环境温度范围:-30°C 至 +60°C
    连接数据
    - 最小刚性导线横截面:0.2 mm²
    - 最大刚性导线横截面:6 mm²
    - 最小柔性导线横截面:0.2 mm²
    - 最大柔性导线横截面:4 mm²

    产品特点和优势


    TMC 1 M1 100 1.0A 热磁设备断路器具备以下特点和优势:
    - 高可靠性:通过严格的UL、VDE等认证,确保其在各种环境下的稳定性和安全性。
    - 多功能性:适用于多种电压和电流需求,满足不同应用场合。
    - 便于安装:标准的DIN导轨安装方式使得安装和维护极为简便。
    - 防护等级:IP30 的操作区域防护等级,适合工业应用中的保护要求。

    应用案例和使用建议


    应用案例
    该断路器常用于小型电气系统的保护,如自动控制系统、电动机保护、低压配电柜等。例如,在一个配电柜内安装多个断路器,以保护不同的负载电路。
    使用建议
    - 在安装时确保导线的连接牢固可靠,避免松动引起的安全隐患。
    - 考虑到实际环境条件,如极端温度和湿度,应选择适当的附件进行防护。
    - 定期检查断路器的状态,尤其是其连接点的温度变化情况,及时排除潜在故障。

    兼容性和支持


    - 兼容性:TMC 1 M1 100 1.0A 适用于标准的DIN导轨安装,可以与多种电气设备配套使用。
    - 支持与维护:凤凰接触器公司提供全面的技术支持和售后服务,包括安装指南、维护手册等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否有过载情况,适当调整负载或更换更高额定值的断路器。 |
    | 断路器无法闭合 | 检查电路是否已完全修复,重新测试。 |
    | 导线连接不稳定 | 重新连接导线,并使用合适的紧固扭矩。 |

    总结和推荐


    TMC 1 M1 100 1.0A 热磁设备断路器是一款高性能的产品,具备优异的可靠性和广泛的适用性。其坚固耐用的设计和标准化的安装方式使其成为工业自动化和配电系统中的理想选择。对于需要高性能和可靠性的应用场合,强烈推荐使用此款断路器。

0914439参数

参数
断路器类型 热磁性
执行器类型 控制杆
额定电流 1A
极数 1
额定电压-AC 250V
额定电压-DC 65V
照明电压-标称值 -
照明 -
长*宽*高 105mm*12.5mm*82.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

0914439厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0914439数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 0914439 0914439数据手册

0914439封装设计

查看详情并下载
Symbol
Footprint
3D Model
