1010302

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 240V 3 无 50A 热磁性 控制杆 DIN导轨安装 65.7mm*52.9mm*116mm
供应商型号: 651-1010302
供应商: Mouser
标准整包数: 1

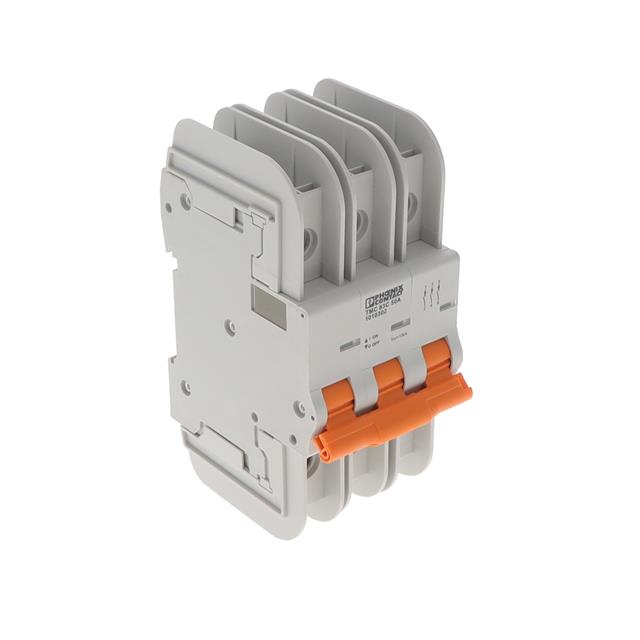

PHOENIX CONTACT 断路器 1010302

1010302概述

    # Phoenix Contact TMC 83C 50A Miniature Circuit Breaker: A Comprehensive Guide

    1. 产品简介


    产品类型: 热磁式断路器
    主要功能: 用于保护电路免受过载和短路的影响。通过热效应和磁效应结合,实现精准的电流检测与切断。适用于各种配电系统及工业控制设备中。
    应用领域: 工业自动化、楼宇自动化、数据中心、通信设施等需要高可靠性的电力系统中。

    2. 技术参数


    - 额定电压: 240 V AC (Δ)
    - 额定电流: 50 A
    - 热磁脱扣方式: TM (thermomagnetic)
    - 额定短路分断能力: 10 kA (IC)
    - 导体截面积: 1 mm² - 35 mm²(刚性)
    - 导体截面积(AWG): 18 - 2
    - 连接方法: 螺钉连接
    - 紧固扭矩: 最小 2 Nm
    - 安装类型: DIN 导轨(宽度 35 mm)
    - 机械寿命: 20,000 次
    - 电寿命: 6,000 次
    - 尺寸: 宽度 52.9 mm,高度 116 mm,深度 76.6 mm(含 DIN 导轨 7.5 mm)
    - 重量(包括包装): 222.222 g
    - 重量(不包括包装): 222.222 g
    - 颜色: 浅灰色(RAL 7035)

    3. 产品特点和优势


    - 精准保护: 通过热效应和磁效应结合,能够精确检测并迅速切断过载和短路电流,提高系统安全性。
    - 耐用性高: 机械寿命高达 20,000 次,电寿命为 6,000 次,确保长期稳定运行。
    - 宽泛适用性: 可处理从 1 mm² 到 35 mm² 的导体截面积,适应不同应用场景的需求。
    - 标准认证齐全: 满足国际和国内各项标准,如 UL 489、IEC 60947-2 等,确保产品质量符合全球标准。
    - 环境适应性强: 在 -35°C 至 70°C 温度范围内正常工作,湿度测试高达 95%,抗冲击振动能力强,适合恶劣环境使用。

    4. 应用案例和使用建议


    应用案例
    - 数据中心: 在数据中心中,TMC 83C 50A 可用于保护各类机柜内的配电线路,确保服务器和存储设备的稳定供电。
    - 楼宇自动化: 在楼宇控制系统中,可作为配电盘上的保护装置,保障照明、空调、电梯等系统的安全运行。
    使用建议
    - 正确安装: 需要根据设备手册进行正确安装,确保连接稳固,避免接触不良引发事故。
    - 定期检查: 建议定期检查断路器的工作状态,包括触点清洁和紧固螺丝,以保持最佳性能。
    - 配合其他配件: 可以考虑搭配其他附件,如辅助开关、报警开关等,以增强系统的监控和报警功能。

    5. 兼容性和支持


    - 兼容性: 该断路器可与同系列的其他组件(如接线桥、终端适配器等)完美匹配,形成完整的配电系统。
    - 支持和服务: 出于安全考虑,建议用户购买后阅读完整的技术手册,并联系凤凰电子的产品技术支持团队获取进一步指导。

    6. 常见问题与解决方案


    - Q: 断路器无法合闸?
    - A: 检查是否有过载或短路情况,如果确认无异常,则可能是内部部件损坏,需要专业维修。
    - Q: 断路器动作时间过长?
    - A: 检查断路器的连接是否松动,确保导体截面符合要求,如问题依旧则需联系厂家更换新件。
    - Q: 断路器安装时发现固定螺丝无法旋紧?
    - A: 确认使用合适的工具施加适当的力矩(最小为 2 Nm),若仍存在问题,检查螺丝孔是否损坏或螺纹是否被破坏。

    7. 总结和推荐


    综上所述,Phoenix Contact TMC 83C 50A 断路器是一款高性能、多功能的微型断路器。其精准的保护机制、广泛的应用范围和坚固的结构使其成为众多行业用户的理想选择。对于追求高效、可靠且安全配电系统的用户而言,这款产品无疑是一个值得信赖的伙伴。我们强烈推荐将其应用于各种配电和控制系统中。

1010302参数

参数
照明
断路器类型 热磁性
执行器类型 控制杆
额定电流 50A
极数 3
额定电压-AC 240V
额定电压-DC -
照明电压-标称值 -
长*宽*高 65.7mm*52.9mm*116mm
安装方式 DIN导轨安装
包装方式 散装

1010302厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1010302数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 1010302 1010302数据手册

1010302封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 66.814 ¥ 564.5783
5+ $ 63.6444 ¥ 537.7952
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 564.57
