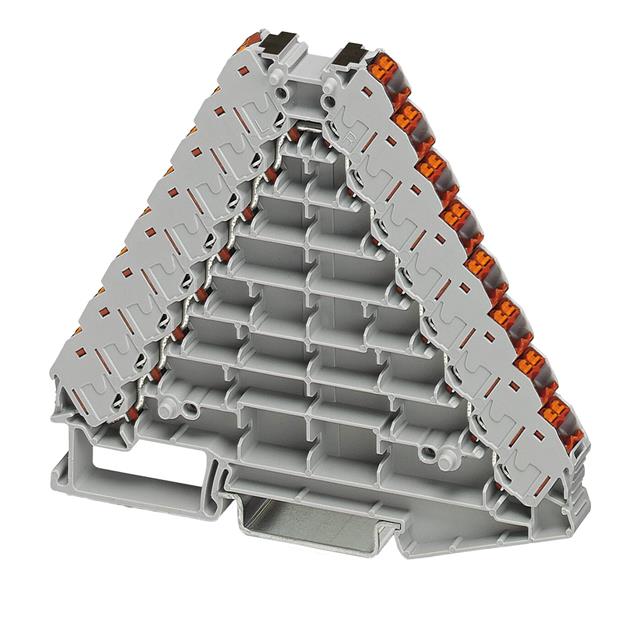

3270248

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 导轨式接线端子排, PTRV 8-PV /RD系列, 灰色, 推入式端接, 17.5A
供应商型号: 651-3270248
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-专用 3270248

3270248概述

    # PTRV 8-PV/RD 潜在分布器技术手册

    产品简介


    PTRV 8-PV/RD 是一款高性能的潜在分布器,专为满足多种工业应用需求而设计。它主要通过推入式连接技术(Push-in Connection)实现安全、可靠的电气连接。此产品适用于分布式配电系统中的高电流和高电压环境,广泛应用于铁路运输、工业自动化控制、楼宇智能布线及各类机电控制系统中。
    主要功能
    - 潜在分配:将单一输入信号分配至多个输出端口,适合需要多路供电的场合。
    - 灵活连接:支持不同规格导线的便捷连接。
    - 安全性保障:具备过电压保护功能,支持IEC 60947-7-1标准连接。
    应用领域
    - 铁路车辆电气系统
    - 工业自动化设备
    - 城市轨道交通控制柜
    - 分布式电力控制系统

    技术参数


    以下是PTRV 8-PV/RD的技术规格和关键参数:
    | 参数类别 | 参数值 |

    | 产品类型 | 潜在分布器 |
    | 位置数 | 2 |
    | 连接数量 | 32 |
    | 行数 | 8 |
    | 额定电压 | 250 V |
    | 额定电流 | 17.5 A |
    | 最大负载电流 | 20 A(2.5 mm² 导线时不超过)|
    | 绝缘等级 | III 类 |
    | 耐压测试 | 4 kV |
    | 温升范围 | ≤ 45 K |
    连接规格
    - 导线截面积:0.14 mm² 至 2.5 mm²(柔性/刚性)
    - 连接方式:推入式
    - 连接排布:8级,每级4个连接点
    尺寸与安装
    - 宽度:8.3 mm
    - 高度:100 mm
    - 深度(NS 35/7.5):87.5 mm
    - 深度(NS 35/15):95 mm
    - 安装方式:NS 35 DIN 钢轨

    产品特点和优势


    PTRV 8-PV/RD 具备以下显著特点和优势:
    1. 高接触质量:采用推入式连接技术,比传统Wire-Wrap® 和 TERMI-POINT® 技术更加可靠。
    2. 紧凑设计:工具无需接线,节省空间。
    3. 广泛兼容性:支持多种导线规格和材料,适应复杂的应用场景。
    4. 卓越的安全性:过电压防护、温度控制和严格的机械强度测试确保运行稳定。
    5. 环境适应性强:能在-60℃至105℃的极端环境下正常工作。

    应用案例和使用建议


    应用案例
    - 在高速列车的电气布线中,PTRV 8-PV/RD 可用于配电系统的电压分配,确保各车厢之间的电能供应平衡。
    - 在工业自动化生产线中,用于驱动电机、传感器和其他设备的集中供电。
    使用建议
    1. 在连接前检查导线截面是否匹配,避免因不匹配导致接触不良。
    2. 推入导线时,确保其完全插入并锁紧以保证良好的接触。
    3. 定期检查设备的温升情况,避免过载运行。

    兼容性和支持


    兼容性
    PTRV 8-PV/RD 可与标准NS 35 DIN 钢轨完美适配,并可与其他凤凰接触器产品系列配套使用。
    支持服务
    - 提供完整的技术文档和安装指南。
    - 厂商提供全球范围内的技术支持和售后服务。

    常见问题与解决方案


    问题 1:连接处出现松动怎么办?
    解决方案:重新检查导线是否完全推入到位,必要时更换新的连接器。
    问题 2:设备温升过高如何处理?
    解决方案:降低负载电流或增加散热措施,确保符合最大负载电流的要求。
    问题 3:产品为何无法锁定?
    解决方案:确认安装方向正确,并检查是否有异物阻塞。

    总结和推荐


    综合评估
    PTRV 8-PV/RD 是一款高效、安全且易于使用的潜在分布器。其优异的电气性能和机械可靠性使其成为众多工业领域的理想选择。特别是在铁路车辆和工业自动化领域,该产品展现了强大的市场竞争力。
    是否推荐
    强烈推荐!这款产品不仅满足了高要求的工业标准,还提供了极高的操作便利性和长期稳定性。对于需要高性能潜在分配器的用户,PTRV 8-PV/RD 是不可或缺的选择。

3270248参数

参数
长*宽*高 100mm(长度)*8.3mm(宽度)
安装方式 DIN导轨安装
包装方式 散装

3270248厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3270248数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3270248 3270248数据手册

3270248封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.061 ¥ 330.0655
5+ $ 37.2384 ¥ 314.6645
10+ $ 35.8344 ¥ 302.8007
30+ $ 34.2576 ¥ 289.4767
50+ $ 32.0565 ¥ 270.8774
100+ $ 30.4185 ¥ 257.0363
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 330.06
