2866776

产品分类: 开关电源
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,QUINT-PS/1AC/24DC/20,电源,菲尼克斯 导轨电源, QUINT-PS/1AC/24DC/20系列, 24V 直流输出, 85 → 264V 交流输入
供应商型号: Q-2866776
供应商: 国内现货
标准整包数: 1

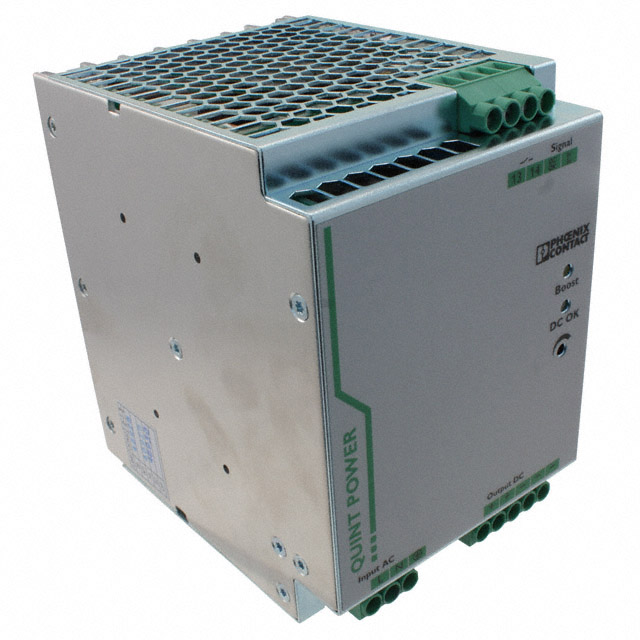

PHOENIX CONTACT 开关电源 2866776

2866776概述

    QUINT-PS/1AC/24DC/20 电源供应单元:产品概述与技术手册

    1. 产品简介


    产品名称: QUINT-PS/1AC/24DC/20
    制造商: Phoenix Contact
    产品类型: 工业级 DIN 导轨安装式电源供应单元
    主要功能: 提供电压转换(交流转直流),支持 SFB(选择性熔断器断开)技术,确保系统可靠性。
    应用领域: 广泛应用于工业自动化控制、数据中心、通信设备等领域。

    2. 技术参数


    - 输入电压范围: 交流 100 V ... 240 V 或直流 90 V ... 350 V
    - 输出电压: 24 V DC,±1% 的精度
    - 最大输出电流: 20 A,POWER BOOST 模式下可达 26 A
    - 尺寸: 宽度 90 mm,高度 130 mm,深度 125 mm
    - 防护等级: IP20
    - 温度范围:
    - 运行:-25°C 至 70°C
    - 启动:-40°C
    - 存储/运输:-40°C 至 85°C
    - 重量: 1.7 千克
    - 功率损耗: 最大无负载时 8 W,额定负载时 40 W
    - 效率: 高达 93%(在 230 V AC 和额定负载条件下)
    - 浪涌保护: 输出端小于 35 V DC
    - 认证标准: CE 认证,UL 认证,CSA 认证,IECEE CB 方案认证等

    3. 产品特点和优势


    - 高可靠性: 使用 SFB 技术,磁性断路器可快速响应过载,提供高达 6 倍额定电流的动态功率储备,确保快速跳闸。
    - 优越的系统可用性: 功能监测可以预防潜在的故障,在出现错误之前发出警报。
    - 静态 POWER BOOST: 支持高达 1.5 倍额定电流的持续功率提升,有助于可靠启动重型负载。
    - 广泛的电压范围: 输出电压可调节,范围从 5 V DC 到 56 V DC。

    4. 应用案例和使用建议


    - 应用案例: 常见应用在工业控制系统、数据中心和通信基础设施等。这些场景需要稳定且可靠的电源供应来确保系统正常运行。
    - 使用建议: 在高温环境下使用时,建议考虑安装散热风扇以保证散热效果;在安装时应按照手册要求正确安装,以避免误接线导致的问题。

    5. 兼容性和支持


    - 兼容性: QUINT-PS/1AC/24DC/20 可与其他品牌的电气设备良好兼容,特别是在工业环境中。
    - 支持: 制造商提供详尽的技术文档和配件选项,方便客户进行安装和维护。此外,还提供了完善的售后服务和技术支持,确保用户能够及时获得帮助。

    6. 常见问题与解决方案


    - 问题 1: 设备启动困难
    解决方案: 检查输入电压是否在规定的范围内,并确认所有连接都正确且紧固。
    - 问题 2: 设备过热
    解决方案: 确保设备周围有足够的通风空间,必要时安装散热风扇。
    - 问题 3: 输出电压不稳定
    解决方案: 检查内部连接是否有松动,确保所有设置符合要求。

    7. 总结和推荐


    综上所述,QUINT-PS/1AC/24DC/20 是一款高性能、高可靠性的工业级电源供应单元,适用于多种工业自动化应用。其独特的 SFB 技术、可靠的功率储备能力和广泛的应用范围使其在市场上具有很强的竞争力。对于需要高度可靠电源供应的工业应用,强烈推荐选用这款产品。

2866776参数

参数
输出数量 1
负载调节 1%
最大输入电压 240V(AC)
电压-输出4 -
电压-输出3 -
电流-输出2 -
最小输入电压 100V(AC)
电流-输出1 20A
电压-输出2 -
输出功率 480W
电压-输出1 24V
长*宽*高 125mm*90mm*130mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

2866776厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2866776数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 开关电源 PHOENIX CONTACT 2866776 2866776数据手册

2866776封装设计

查看详情并下载
Symbol
Footprint
3D Model
