0903025

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 24V 1 无 3A 固态 开关,滑动 DIN导轨安装 83mm*12.5mm*83mm
供应商型号: Q-0903025
供应商: PHOENIX CONTACT
标准整包数: 6

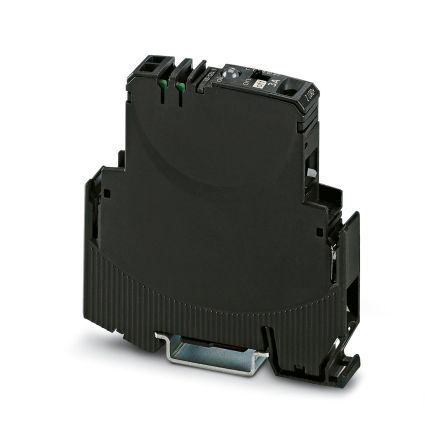

PHOENIX CONTACT 断路器 0903025

0903025概述

    # CLIPLINE电子微型断路器EC-E技术手册

    1. 产品简介


    CLIPLINE EC-E系列是PHOENIX CONTACT公司推出的电子型微型断路器,主要用于24V DC电源供应单元的负载电路选择性保护。该产品通过主动电流限制技术和过载关断功能,能够以比电源供应单元更快的速度响应过载和短路情况,同时将残余电流限制在额定电流的1.3到1.8倍之间,从而实现对最大电容负载高达20,000 µF的稳定控制。
    该产品广泛应用于工业自动化、机械设备和建筑自动化等领域,特别适用于需要快速响应和高可靠性控制的场合。

    2. 技术参数


    | 参数类别 | 规格说明 |

    | 额定电压 | 24V DC(18V至32V DC范围) |
    | 额定电流 | 固定电流强度:0.5A至12A |
    | 关闭时间 | 过载电流>1.1 x IN时,典型关闭时间为3秒;过载电流>1.8 x IN时,时间为100ms至3秒 |
    | 关闭电流 | 短路电流:主动电流限制功能,通常为1.8 x IN |
    | 温度范围 | 工作温度:0°C至50°C(无冷凝);存储温度:-20°C至70°C |
    | 绝缘等级 | IP20,符合DIN 40050标准 |
    | 尺寸 | 12.5mm x 80mm x 83mm |
    | 重量 | 约65克 |

    3. 产品特点和优势


    - 选择性负载保护:通过电子断开特性曲线确保对不同负载的有效保护。
    - 主动电流限制:可以有效限制启动电容负载及过载/短路时的电流。
    - 易于安装:设计宽度仅为12.5mm,可直接安装在NS 35 DIN导轨上。
    - 多功能信号指示:多色LED灯及状态输出显示运行和故障状态。
    - 安全特性:集成温度监控和欠压检测,保障系统的安全性。

    4. 应用案例和使用建议


    应用案例:
    EC-E系列产品常用于工业自动化控制系统中,例如输送机系统、机器人手臂和照明控制系统。特别是在具有大电容负载的应用场景下,其主动电流限制功能能显著提高系统的稳定性和可靠性。
    使用建议:
    - 确保电缆截面根据所选EC-E型号的额定电流进行匹配。
    - 在系统或机器设计时采取预防措施,避免因故障导致的意外重启。
    - 定期检查设备,尤其是使用化学环境中的密封材料。

    5. 兼容性和支持


    EC-E系列产品与各种24V DC电源模块兼容,并可通过标准DIN导轨轻松安装。PHOENIX CONTACT提供了详尽的技术文档和技术支持服务,确保用户能够顺利部署和维护这些产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法启动 | 检查电源电压是否在正常范围内 |
    | 故障灯亮红色 | 检查是否有过载或短路情况 |
    | 信号输出异常 | 确认连接正确并测试设备信号接触点的状态 |

    7. 总结和推荐


    CLIPLINE EC-E系列电子微型断路器以其高精度的电流限制、可靠的过载保护以及便捷的安装方式,成为众多工业应用的理想选择。产品具备出色的性能和稳定性,尤其适合需要快速反应和高效管理的大容量负载控制。因此,强烈推荐使用该系列产品来提升您的系统性能和安全性。

0903025参数

参数
极数 1
额定电压-AC -
额定电压-DC 24V
照明电压-标称值 -
照明
断路器类型 固态
执行器类型 开关,滑动
额定电流 3A
长*宽*高 83mm*12.5mm*83mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

0903025厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0903025数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 0903025 0903025数据手册

0903025封装设计

查看详情并下载
Symbol
Footprint
3D Model
