2839415

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器-基座,PT4+F-BE,
供应商型号: 651-2839415
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 电路保护 2839415

2839415概述


    产品简介

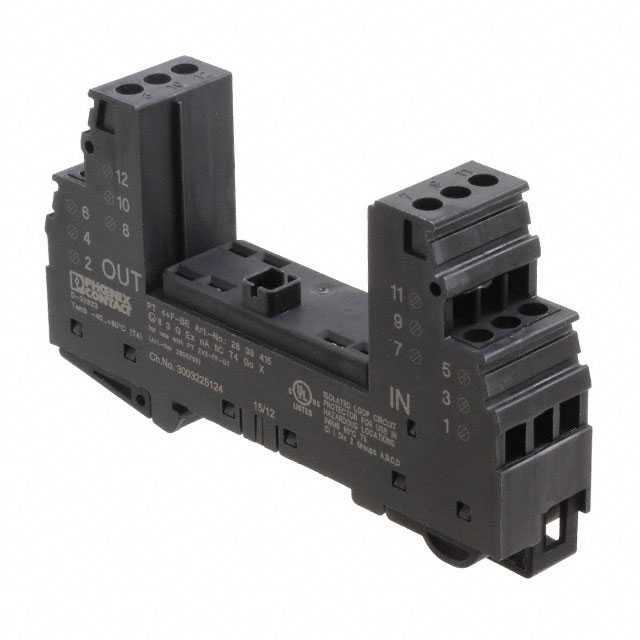

    本文介绍的是菲尼克斯接触公司生产的PT 4+F-BE 防护插头基座元件(产品型号:2839415)。这是一款用于保护4线浮动静态电路的防浪涌防护元件,它配备有气体填充式防浪涌装置。该元件适用于NS 35/7.5和NS35/15导轨安装,具有17.5毫米宽的外壳设计。PT 4+F-BE主要应用于工业自动化控制、电力系统、通信设备以及其他需要高可靠性的电子控制系统中。

    技术参数


    以下是PT 4+F-BE的关键技术参数:
    - 尺寸:
    - 高度:90 毫米
    - 宽度:17.7 毫米
    - 深度:65.5 毫米
    - 垂直间距:1个模块单位
    - 完整模块高度:90 毫米
    - 完整模块宽度:17.7 毫米
    - 完整模块深度:65.5 毫米
    - 环境条件:
    - 工作温度范围:-40°C 至 +85°C
    - 防护等级:IP20
    - UL 94阻燃等级:V0
    - 颜色:黑色
    - 安装方式:DIN导轨安装,规格为35mm
    - 功能方向:信号接地/屏蔽接地
    - 连接数据:
    - 连接方法:螺钉连接
    - 螺纹:M3
    - 扭矩:0.5 Nm
    - 裸露长度:8毫米
    - 导线截面积(绞合):最小0.2 mm²,最大2.5 mm²
    - 导线截面积(实心):最小0.2 mm²,最大4 mm²
    - 美国导线规格(AWG/kcmil):最小24,最大12

    产品特点和优势


    - 可检查性: 用户可以通过CHECKMASTER进行检查,确保产品正常工作。
    - 维护简便: 采用双件设计,易于维护。
    - 基座持久性: 作为安装系统的一部分,确保安装稳定性。
    - 一致性: 实现一致的插件信号电路保护。
    - 阻抗中性断开: 可用于测试和维护目的时,实现阻抗中性断开。

    应用案例和使用建议


    PT 4+F-BE在多种应用场景中展现出色的表现,例如工业控制、电力供应、通信设施等领域。为了最大化其性能,建议定期使用CHECKMASTER检查产品状态,并保持安装环境温度和湿度在制造商规定的范围内。此外,在实际操作中应严格遵循制造商的安装和维护指南,以确保最佳效果。

    兼容性和支持


    PT 4+F-BE与多种标准导轨兼容,例如NS 35/7.5和NS35/15,符合广泛的行业标准。此外,厂商提供全面的技术支持和售后维护服务,确保用户能够在安装和使用过程中得到及时的帮助和指导。

    常见问题与解决方案


    1. 问题:如何进行日常维护?
    - 解决方案:使用CHECKMASTER工具对PT 4+F-BE进行定期检查。如果发现问题,应立即采取措施并联系技术支持。
    2. 问题:如何正确连接导线?
    - 解决方案:严格按照螺钉扭矩要求进行紧固。使用适当的剥线工具将导线准确剥至指定长度,避免短路或接触不良。

    总结和推荐


    总体而言,PT 4+F-BE 防护插头基座元件是一款高效且可靠的保护装置。其独特的维护便利性和广泛的适用性使其成为工业控制系统中的理想选择。我们强烈推荐在各种应用场景中使用此产品,以获得最优的保护效果。

2839415参数

参数
类型 -
长*宽*高 65.5mm*17.7mm*90mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2839415厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2839415数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2839415 2839415数据手册

2839415封装设计

查看详情并下载
Symbol
Footprint
3D Model
